Alibre Design Anwenderbericht

"Ich habe meine Hausaufgaben gemacht, und es gibt nichts in der Nähe von Alibre Design's Fähigkeiten für den Preis. Keine andere Designsoftware hatte eine Chance, nachdem wir Alibre gefunden hatten. Ich habe das, was ich in TurboCAD Pro gemacht hatte, verworfen und neu angefangen."

Vern Godfrey
Gründer, Beeline Movers

Dank Alibre Design mit Leichtigkeit viel Zeit eingespart

Wie viele von uns kennen heute einen Erfinder, der ein Vierteljahrhundert lang seine Erfindung entworfen, gebaut, getestet, benutzt und perfektioniert hat? Alibre kennt einen solchen Menschen, Vern Godfrey, und ist stolz darauf, Teil seiner Reise gewesen zu sein, um seinen einzigartigen Zero Turn Radius (ZTR)-Mäher - The BeeLine - zum Patent zu erklären.

Als Vern Godfrey mit kostbarer Zeit konfrontiert wurde, um Patentzeichnungen zu erstellen und gleichzeitig einen neuen Prototyp für eine Produkteinführung auf der grössten Messe der Branche zu entwickeln, vertraute sein Unternehmen BeeLine Mowers auf den Einsatz von Alibre Design, um eine für viele unmöglich erscheinende Frist einzuhalten.

Ein Wettlauf gegen die Zeit

Obwohl Vern Godfrey einen neunten Prototyp entwickelt und zahlreiche Fotos davon gemacht hatte, teilte ihm sein Anwalt mit, dass das Patentamt einen Satz von Zeichnungen mit einem sehr spezifischen Format und Layout benötige, und Fotos nicht ausreichen würden.

In der Zwischenzeit hatte sich Vern angemeldet, um seine Erfindung auf der Green Industry and Equipment (GIE) EXPO in Louisville, Kentucky, der wichtigsten Veranstaltung der Branche, auf der jedes Jahr Ausrüstungshersteller ihre Produkte präsentieren, zu präsentieren. Bevor Vern seinen Mäher an den Start brachte, musste er sein geistiges Eigentum schützen. Das bedeutete, dass er Zeichnungen in Rekordzeit benötigte.

Da es eine Ausstellungsfläche und eine Demonstrationsfläche gab, benötigte Vern zwei Prototypen für die Show. Er hatte neun Prototypen entwickelt, aber nur der neunte hatte das Design, das er präsentieren wollte. Und nach 300 Mähstunden war es ein wenig abgenutzt, aber es funktionierte immer noch in ihrem Vorführbereich im Freien. Mit wenig Zeit brauchte er noch ein glänzendes neues Modell für die Indoor-Kabinenfläche.

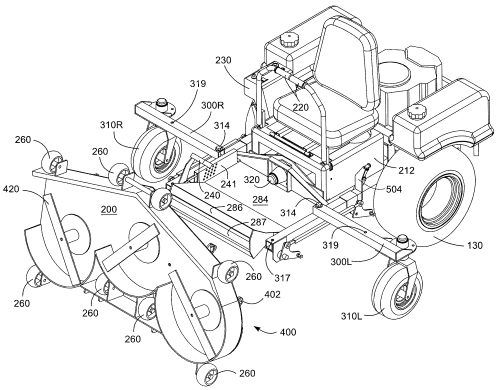

Assoziative Explosionszeichnungen für den Patentantrag sind mit Alibre Design kein Problem

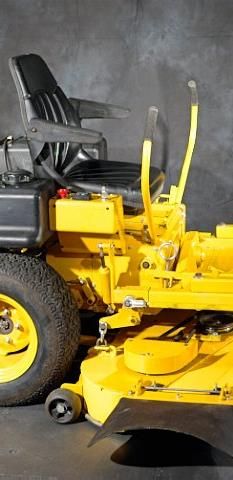

Beeline Mower ganz mit Alibre Design gezeichnet

Tüfteln + 2D CAD = Zu langsam

In den letzten 25 Jahren hat Vern Prototypen entwickelt, indem er Teile gebaut und getestet hat. Wenn sie nicht funktionierten, bastelte er an ihnen herum, bis sie es taten. Jetzt, da zwei Termine bevorstehen, hatte Vern weniger Zeit zum Basteln. Er blickte auf seinen Sohn Jeff, der für seinen Lebensunterhalt Fertigungssoftware schreibt, um als Konstrukteur an dem Projekt mitzuwirken und in seiner Freizeit Zeichnungen für den neunten Prototyp zu erstellen, während Vern den zehnten Prototyp baute.

Bevor er ein CAD-Programm ausprobierte, hatte Jeff mehrere erfolglose Versuche unternommen, Fotos mühsam zu verfolgen und in 2D-Zeichnungen zu konvertieren. Jeff sagte: "Obwohl meine Versuche schliesslich funktioniert haben mögen, hätte ich bei all meinen Bemühungen ein paar 2D-Zeichnungen erhalten. Wenn ich später eine Ansicht aus einem anderen Blickwinkel, eine Ansicht mit bestimmten Teilen versteckt oder etwas anderes brauchte, gab es für mich keine Möglichkeit, das zu tun."

Zu diesem Zeitpunkt erinnerte sich Jeff an eine Kopie von TurboCAD Pro, die er einige Jahre zuvor hatte. Da es für ihn zu teuer war, ein Upgrade durchzuführen, begann er mit dem Design für das Patent in der alten Version. Da er immer noch in flachen, zweidimensionalen Zeichnungen ohne Parametrik arbeitete, war das Ändern von Dimensionen mit der umfangreichen Zeichnungsnachbearbeitung extrem zeitaufwendig. Jeff sagte: "Es war unmöglich, von dort, wo ich war, dorthin zu gelangen, wo ich sein wollte, ohne viel von meiner Arbeit zu verlieren. Ich habe mehr Zeit damit verbracht, gegen TurboCAD zu kämpfen, als etwas Produktives zu tun. Bei der Geschwindigkeit konnte ich nicht rechtzeitig fertig werden." Er beschloss, sich nach einem anderen Programm umzusehen.

“"Es war unmöglich, von dort, wo ich war, dorthin zu gelangen, wo ich sein wollte, ohne viel von meiner Arbeit zu verlieren. Ich habe mehr Zeit damit verbracht, gegen TurboCAD zu kämpfen, als etwas Produktives zu tun. Bei der Geschwindigkeit konnte ich nicht rechtzeitig fertig werden."”

Alibre war die Rettung

Jeff suchte online nach CAD-Programmen, die 3D-Parametrisierungen durchführen konnten und fand eine 30-tägige kostenlose Testversion von Alibre Design. Jeff lud die Software herunter und begann sie für die Modellierung des Prototyps zu verwenden. Sie war extrem einfach zu erlernen, mit allen Funktionen, die er brauchte, um dieses relativ komplexe Gerät zu modellieren. Jeff sagte: "Ich habe meine Hausaufgaben gemacht, und es gibt nichts in der Nähe der Fähigkeiten von Alibre Designs für den Preis. Keine andere Designsoftware hatte eine Chance, nachdem wir Alibre gefunden hatten. Ich habe das, was ich in TurboCAD Pro gemacht hatte, verschrottet und neu angefangen."

"Alibre Design ist unglaublich einfach zu bedienen", bemerkte Jeff. Ohne formale Schulung im Programm modellierte Jeff den gesamten Mäher mit mehr als 200 Teilen in seiner Freizeit in sechs Wochen. So lernte Jeff im Gegenwert von nur zweieinhalb Arbeitswochen Alibre Design, mass und skizzierte jeden Teil des in seiner Einfahrt geparkten Prototypen und modellierte ihn präzise auf seinem Computer. Jeff fügte hinzu: "BeeLine hätte Tausende mehr für SolidWorks oder Inventor ausgeben können, aber wir sind kein grosses Unternehmen und jeder Dollar zählt. Ausserdem, warum sollte man für Dinge bezahlen, die man nicht braucht?"

Einfacher Prozess spiegelt die reale Welt wider

Jeff sagte: "Die Verwendung von Alibre Design ist ein unkomplizierter Prozess, der leicht nachvollziehbar ist, da er nachahmt, wie man Dinge in der realen Welt baut. Die logische und intuitive Natur des Programms folgte dem Weg, den mein Vater und ich auf dem Bauernhof gelernt haben. Mit einem so gut organisierten Programm wurde der ganze Prozess schneller."

Mit Alibre Design konnte Jeff die patentierbaren Merkmale des BeeLine Mähers leicht nachbilden und zeigen, wie er einen der grössten Mängel der meisten Mittelmontage-Mäher auf einzigartige Weise überwindet - die Schwierigkeit der Deckswartung, einschliesslich des sicheren Schärfens und Wechsels der Messer. Jeff modellierte den Prozess, wie eine Person das Mähdeck abnehmen, vor dem Mäher rollen und in eine vertikale Position kippen kann - ein Prozess, der vier Minuten ohne zusätzliche Werkzeuge oder einen Wagenheber dauert. Jeff sagte: "Obwohl ich mit komplexen Funktionen arbeitete, hatte ich den Komfort, dass ich jeden Schritt sichtbar zeigen konnte, ohne meine Designarbeit wiederholen zu müssen".

Alibre Design Funktionen, die den Modellierungsprozess beschleunigt haben:

3D-Constraints - Im Gegensatz zur einfachen Anordnung statischer Teile im 3D-Raum ermöglichte die vollständige Palette der 3D-Constraints (Abhängigkeiten) von Alibre Design, seine eigentliche Konstruktionsabsicht zu erfassen, so dass er Dinge wie Bewegungssimulation und Interferenzkontrolle durchführen konnte.
Interaktives 3D-PDF - Um für die Show bereit zu sein, arbeiteten die Leute von BeeLine an zwei Prototypen, einem Video und einer Website gleichzeitig. Jeff sagte: "Die Möglichkeit, 3D-Konstruktionen als PDF-Dateien zu exportieren und die konzeptionellen Informationen mit der Gruppe zu teilen, stellte sicher, dass wir alle auf der gleichen Seite waren. Allein diese Funktion hat uns wertvolle Zeit gespart, und der Verzicht auf spezielle Software zum Betrachten der Designs hat uns eine Menge Geld gespart. Die interaktive Möglichkeit, Designs im Raum dynamisch zu drehen und Ebenen innerhalb der PDF-Dateien ein- und auszuschalten, hat uns geholfen, die Details zu erkennen."
Schnelle, genaue 2D-Zeichnungen - Das Patentamt hat sehr spezielle Regeln für Zeichnungen, die für Patente eingereicht wurden, und Jeff konnte diese Zeichnungen automatisch in Alibre Design generieren, mit genügend Zeit. Und während der Erstellung des Modells, wenn sich die Konstruktion geändert hat, werden die Zeichnungen automatisch auf Knopfdruck aktualisiert, was Stunden an Nacharbeit bei 2D-Zeichnungen spart.

Alibre Design spart Zeit und macht den Tag produktiv

Jeff hatte eine Nacht Zeit, um die Originalität zu zeigen, wie sich die rohrförmigen Stossdämpfer in verschiedene Richtungen drehen, um eine reibungslose Fahrt auch über unwegsames Gelände zu ermöglichen. Er sagte: "Ohne Alibre Design hätte ich die Bewegung im 3D-Raum nicht zeigen können. Ohne sie hätten wir die Frist für die Patentanmeldung nicht eingehalten."

"Die Möglichkeit, die mechanische Verbindung von Teilen einzurichten und zu testen, war für dieses Projekt enorm wichtig", erklärte Jeff. "Wir brauchten die parametrische Fähigkeit, und Alibre Design war die einzige Software, die aus der Ferne zum Richtpreis erhältlich war, mit der ich unsere komplexen Entwürfe rechtzeitig hätte fertig stellen können."

Jeff bemerkte: "Alibre hat mir unzählige Stunden gegenüber meinen bisherigen fehlgeschlagenen Methoden erspart." Die einfache Handhabung führte dazu, dass die Zeichnungen rechtzeitig an den Patentanwalt geliefert wurden, um fünf Tage vor dem geplanten Termin ein angemeldetes Patent für den neuen BeeLine Mäher zu erhalten.

Jeff sagte: "Obwohl mein Vater keine Computerkenntnisse hatte, erkannte er den grossen Vorteil der Modellierung, als er einige ziemlich bedeutende Änderungen am Rahmendesign von Prototyp neun auf zehn vornehmen wollte. Das grundlegende Rahmendesign und die bereits entworfenen und getesteten modellierten Kernkomponenten eliminierten den Versuch und Fehler und sparten enorm viel Zeit. Was wochenlanges Rätseln und Basteln erfordert hätte, dauerte bei Alibre Design ein paar Tage."

Für die Konstruktion, den manuellen Bau der einzelnen Teile, die Lackierung und die Montage des Mähers wurden etwa sieben Wochen benötigt. Vern startete den neuen Mäher, fuhr ihn auf den Anhänger neben dem anderen Mäher und fuhr zur Messe, wo die BeeLine ein sehr beliebtes Produkt war - herzlichen Glückwunsch BeeLine!

Vern schaffte all dies, ohne einen fünfstelligen Betrag für Software auszugeben.

Über BeeLine

BeeLine, ein Unternehmen aus Missouri, im Besitz des Erfinders Vern Godfrey, hat einen Zero Turn Radius Mäher entwickelt, der sich in mehr als 25 Jahren Entwicklung, Test und Einsatz entwickelt hat. Es nutzt eine Mischung aus soliden und bewährten Konstruktionsprinzipien sowie zum Patent angemeldeten Ideen. Zu den einzigartigen Merkmalen gehören ein zweiteiliger, drehbarer Rahmen, der den Bodenkonturen sanfter und genauer folgt als bestehende Konstruktionen, rohrförmige Stossdämpfer für Automobile, die eine reibungslose Fahrt ermöglichen, und ein Frontrahmen-Design, das ein Schnellkupplungssystem auf dem Deck für Wartungsarbeiten bereitstellt. Die Einfachheit des Designs des Mähers macht ihn praktisch für den Wohnbereich und dennoch robust genug, um den anspruchsvollsten kommerziellen Bedingungen standzuhalten.
