Was ist eine Software für das Design von Blechen?
Bleche verformen sich auf vorhersehbare Weise nach verschiedenen mathematischen Prinzipien. Die Software für das Design von Blechen berücksichtigt diese Prinzipien und stellt sicher, dass die Teile so erstellt werden, wie sie sich bei der Herstellung verhalten werden. Letztlich ermöglicht sie die Erstellung präziser Teile. Die andere Hauptfunktion für das erstellen von Blechen ist die Ausführung von abgewickelten Blechen für die Fertigung.
Vorteile der Blechbearbeitung
Bleche haben viele Vorteile gegenüber traditionell bearbeiteten Teilen. Es ist relativ kostengünstig, sowohl von den Materialkosten als auch vom Versand her. Es ist äußerst vielseitig einsetzbar und wird in vielen Materialien und Stärken angeboten. Es eignet sich perfekt für Gehäuse, Strukturelemente und unzählige andere Anwendungen. Sie sollten sicher sein, dass Ihre Design-Lösung über Werkzeuge verfügt, die speziell für die besonderen Anforderungen des Blechdesigns entwickelt wurden.

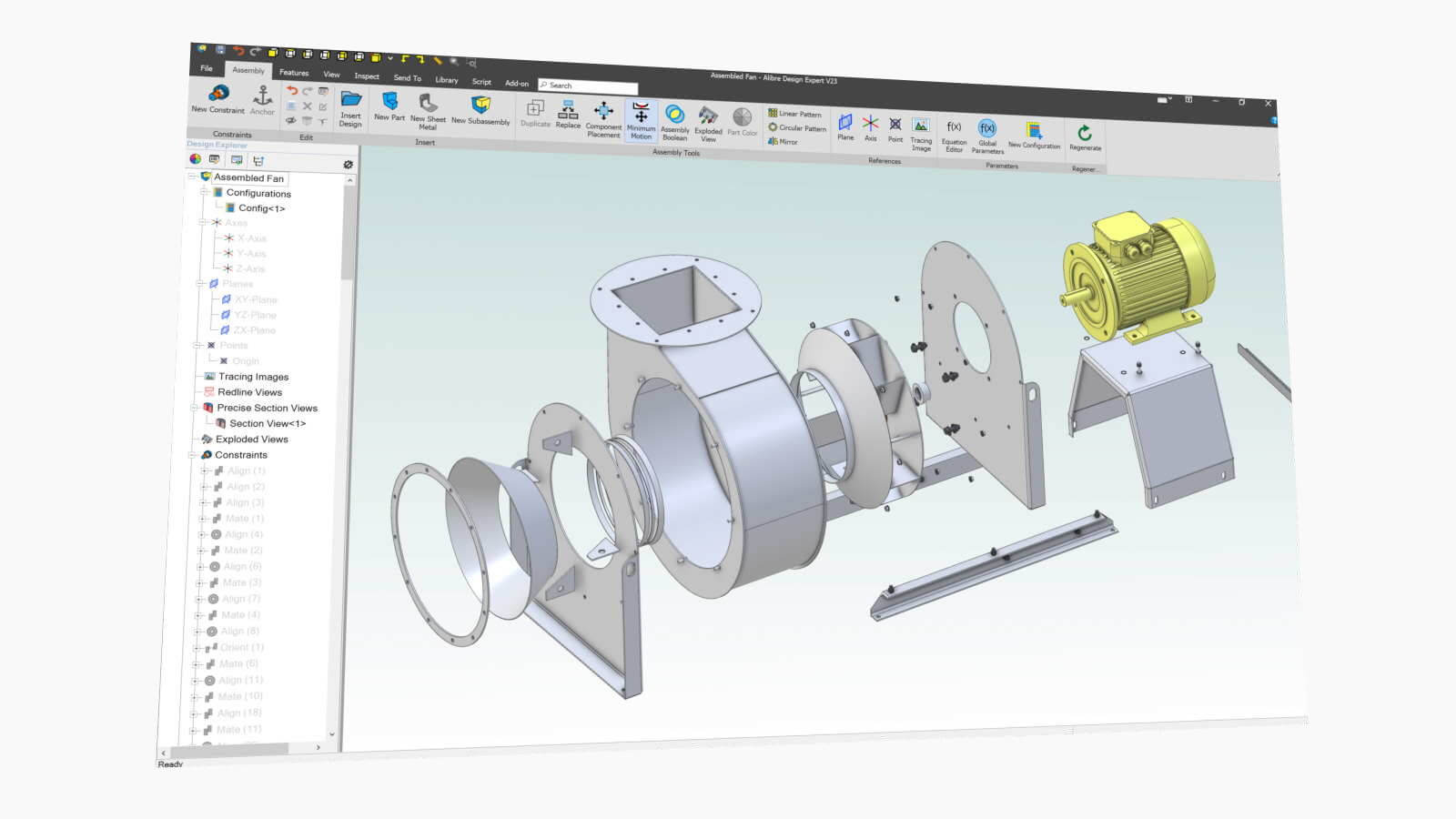

Ein industrielles Gebläsesystem, das in hohem Maße auf Blechkomponenten angewiesen ist
Übersicht Blechabwicklung
Alibre Design Expert verfügt über einen speziellen Bereich für das Design von Blechen. Ein umfassendes Angebot an Werkzeugen und Design-Techniken stellt sicher, dass Sie so gut wie jedes Blechteil erstellen können.
Sie können auch reguläre oder importierte Teile in native Blechteile umwandeln, um sie für Änderungen oder Abwicklungen vorzubereiten.
Sie können auch reguläre oder importierte Teile in native Blechteile umwandeln, um sie für Änderungen oder Abwicklungen vorzubereiten.

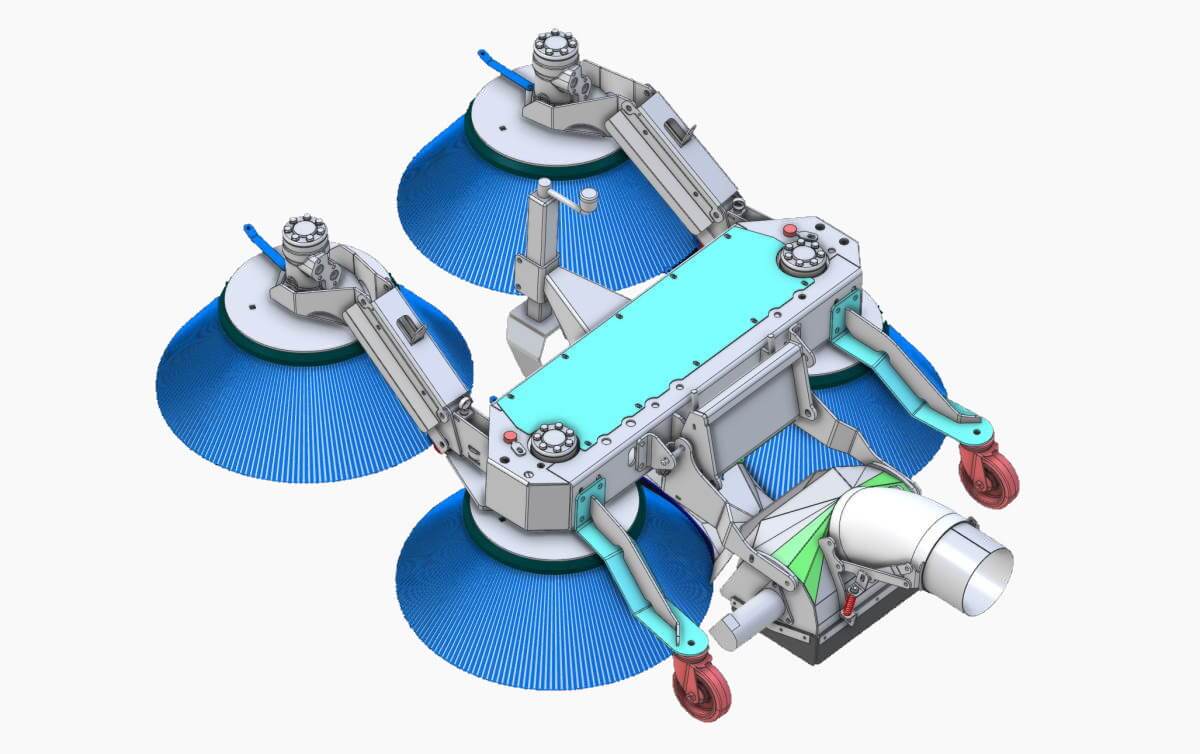

Eine Straßenreiniger-Kopfbaugruppe mit Dutzenden von Blechteilen
Mathematik für Sie erledigt
Das Design von Blechen stellt eine besondere mathematische Herausforderung dar, wenn es darum geht, die Verformungen beim Biegen und Entfalten zu berechnen - Alibre Design übernimmt dies für Sie.

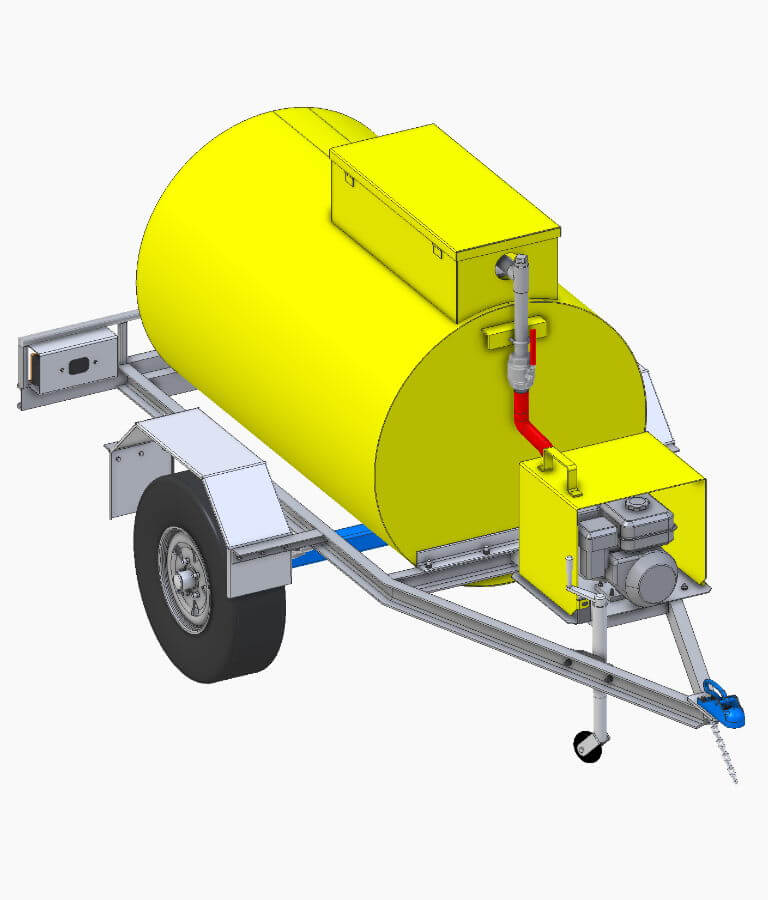

Ein mobiler Tank und eine Pumpe, die stark von Blechteilen abhängig sind
Start eines Blechteils
Beginnen Sie Blechkomponenten mit einem von mehreren "Basis-Features". Jedes Basis-Feature ist ideal für eine andere Klasse von Teilen. Sie können dann die Feature-Erstellung nach Belieben fortsetzen.
Basisblech
Die häufigste Methode. Erstellen Sie eine Skizze und geben Sie ihr eine Dicke. Beginnen Sie zuerst mit der "zentralsten" Geometrie.

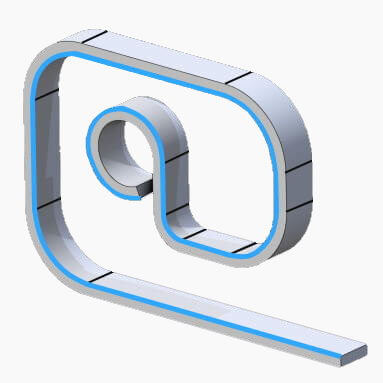

Blechkontur
Erstellen Sie ein 2D-Profil und erstellen Sie dann automatisch ein Multi-Flansch-Feature mit diesem.

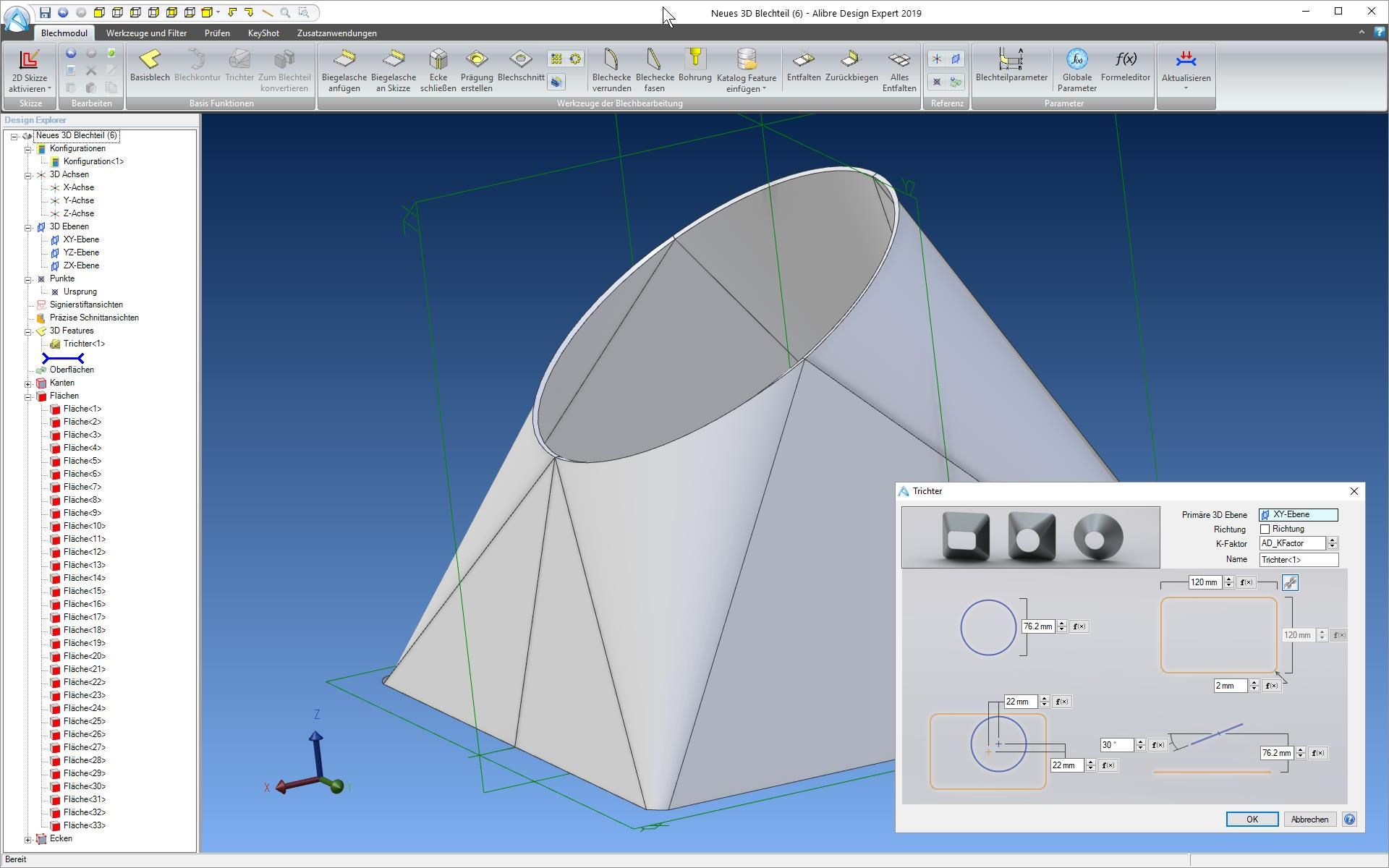

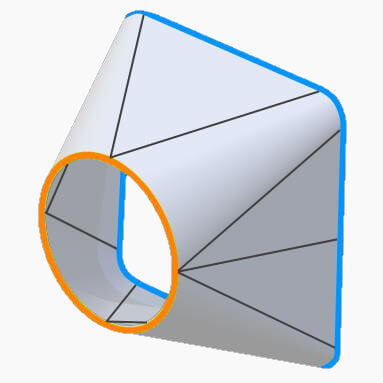

Blechübergang
Erstellen Sie mit einem benutzerfreundlichen Assistenten Übergänge zwischen Kreis, Ellipse, Quadrat und Rechteck.
Importierte Dateien in Bleche konvertieren
Ein Konvertierungsassistent öffnet importierte Dateien und führt Sie durch den Prozess der Definition von Rippen, Biegungen und Radien. Wenn die Datei in einer anderen Blechsoftware erstellt wurde, können Sie normalerweise die Ein-Klick-Konvertierung verwenden.
Durch die Konvertierung stummer Geometrie in eine native Blechdarstellung können Sie leicht Änderungen vornehmen und flache Muster erstellen, indem Sie die Geometrie aufklappen.
Durch die Konvertierung stummer Geometrie in eine native Blechdarstellung können Sie leicht Änderungen vornehmen und flache Muster erstellen, indem Sie die Geometrie aufklappen.
Entfalten und zurückbiegen
Während des Modellierungsprozesses können Sie selektiv Abschnitte des Modells aufbiegen, um Modellierungsoperationen zu ermöglichen, die im gebogenen Zustand möglicherweise nicht das richtige Ergebnis liefern würden.
Importierte Dateien in Bleche konvertieren
Sie können während der Modellierung sofort eine Abwicklung sehen, um visuell zu prüfen, ob es Überlappungen gibt. Wählen Sie bei der Zeichnungserstellung die Option Abwicklung einfügen, um das abgewickelte Blech in der Zeichnung zu projizieren.

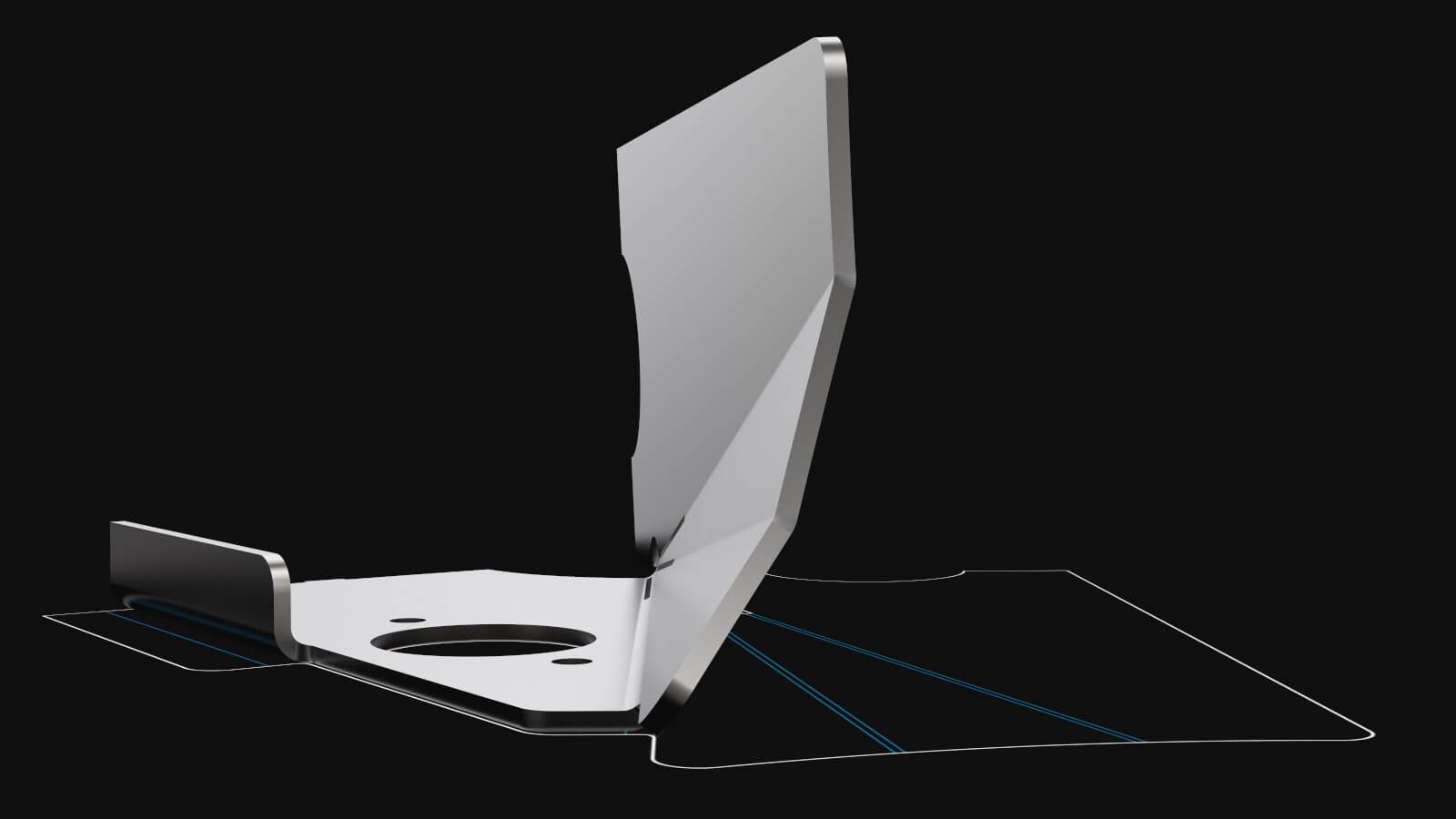

Eine Visualisierung des entfalteten Zustands eines Blechteils

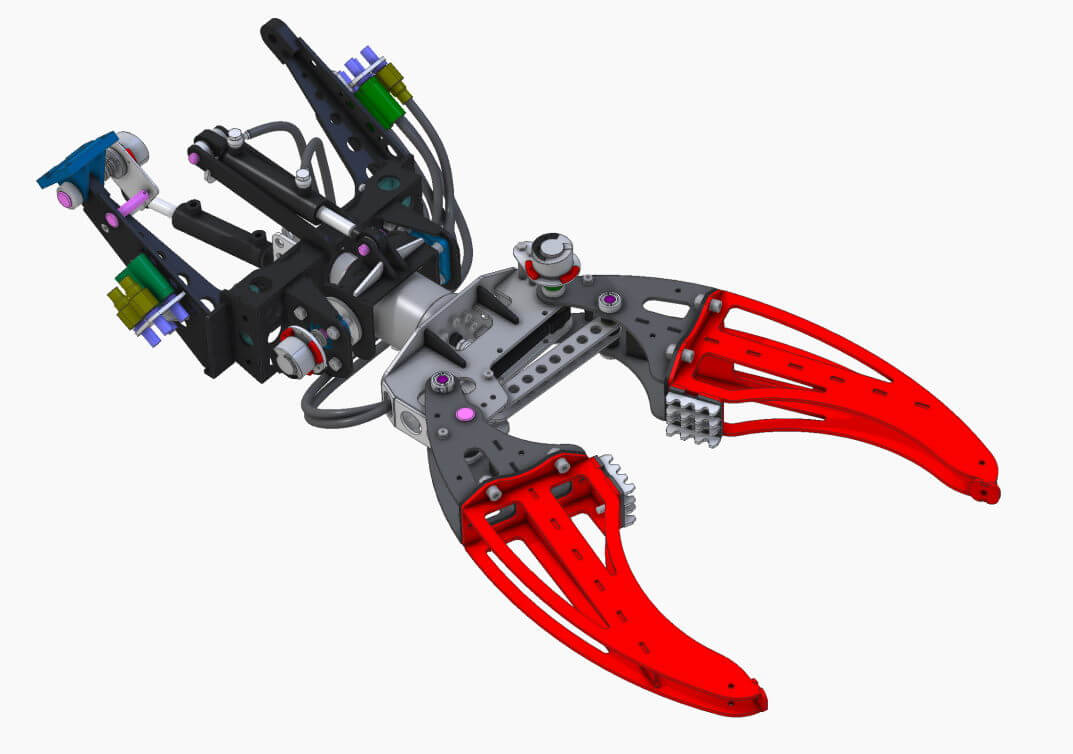

Design eines Greiferroboterarms, der Bleche nutzt
Übergangsbleche
Bei vielen Designs, vor allem wenn es um Rohrleitungen oder Entlüftungsanwendungen geht, müssen unterschiedliche Formen miteinander verbunden werden. Dank den Blechübergängen lässt sich diese Anforderung schnell erfüllen. Mit Hilfe eines Assistenten lassen sich perfekte Verbindungen zwischen verschiedenen Profiltypen herstellen. Wählen Sie Profile, Eckradien, Profilabweichungen, Höhe und relative Winkel. Alle Blechübergänge können entfaltet und abgewickelt werden.

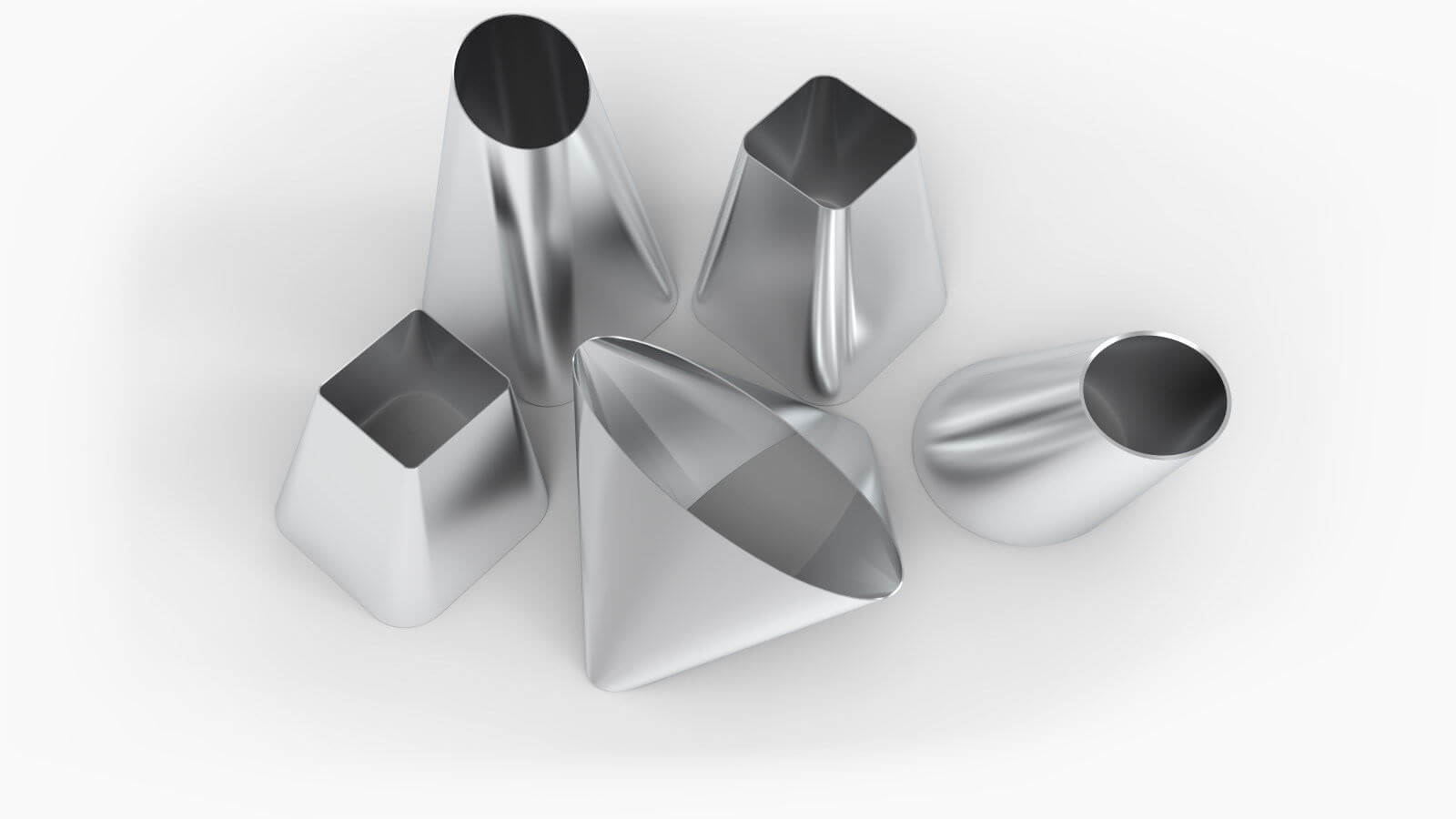

Mehrere Beispiele für geschwungene Übergänge zwischen Kreisen, Ellipsen, Quadraten und Rechtecken.
Eck- und Randbedingungen
Beginnen Sie Blechkomponenten mit einem von mehreren "Basis-Features". Jedes Basis-Feature ist ideal für eine andere Klasse von Teilen. Sie können dann die Feature-Erstellung nach Belieben fortsetzen.
Relief
An den Ecken wird ein Reliefschnitt angebracht.
Offene Ecke
Erhältlich für Biegungen über 90 Grad.
Geschlossene Ecke
Hält die Ecken so eng wie möglich.
Geschlossene Kante Seite A
Überlappen Sie eine Kante über die andere, um eine wasserdichte Abdichtung zu erreichen.
Geschlossene Kante Gleich
Erhältlich für Biegungen über 90 Grad.
Closed Edge Side B
Überlappen Sie eine Kante über die andere, um eine wasserdichte Abdichtung zu erreichen.
Stempel und Ausprägungen
Stempel werden zum Schneiden und Formen von Vertiefungen in Anwendungen wie Strukturstreben verwendet, bei denen das Gewicht reduziert werden muss, ohne die Steifigkeit zu beeinträchtigen. Andere Anwendungen umfassen die Texturierung, um mehr Grip auf begehbaren Oberflächen wie Anhängerbetten zu erreichen. Das Grübchenwerkzeug ermöglicht die Verwendung beliebiger Formen für das Grübchenmuster und kann ein durchgehendes oder ausgeschnittenes Grübchen erzeugen.

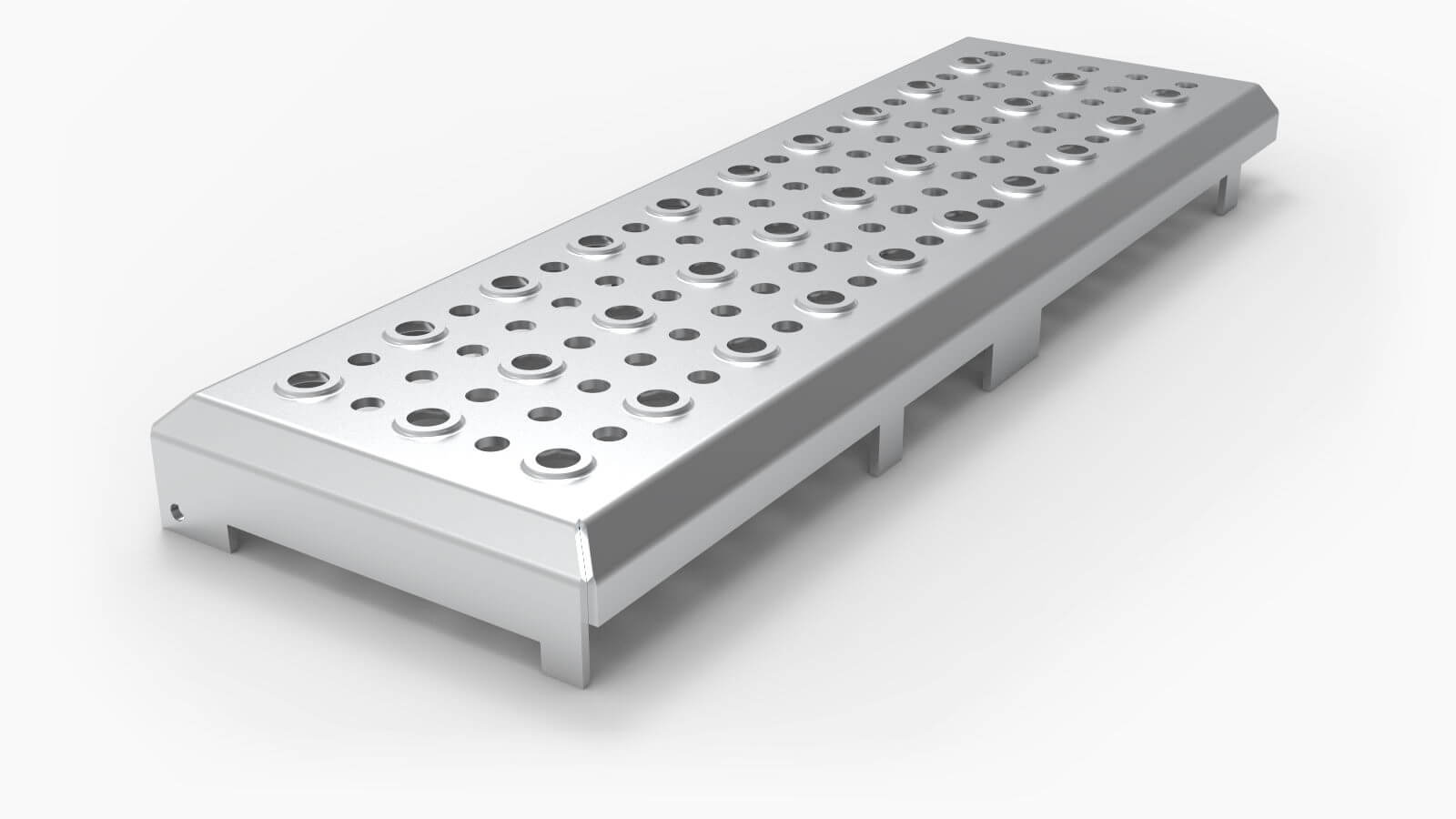

Eine Abdeckplatte mit Noppen für strukturelle Unterstützung und Halt.
Stosskanten und Saum
Sie können eine Vielzahl von Säumen anfertigen, um raue Kanten zu bearbeiten, für ein saubereres Aussehen zu sorgen und die Steifigkeit zu erhöhen. Säume können auch die Sicherheit erhöhen. Wenn die Eigenschaften, die ein Saum bietet, erforderlich sind, ist ein Saum oft anderen Kantenbehandlungen vorzuziehen, obwohl er mehr Material und Bearbeitungskosten erfordert.

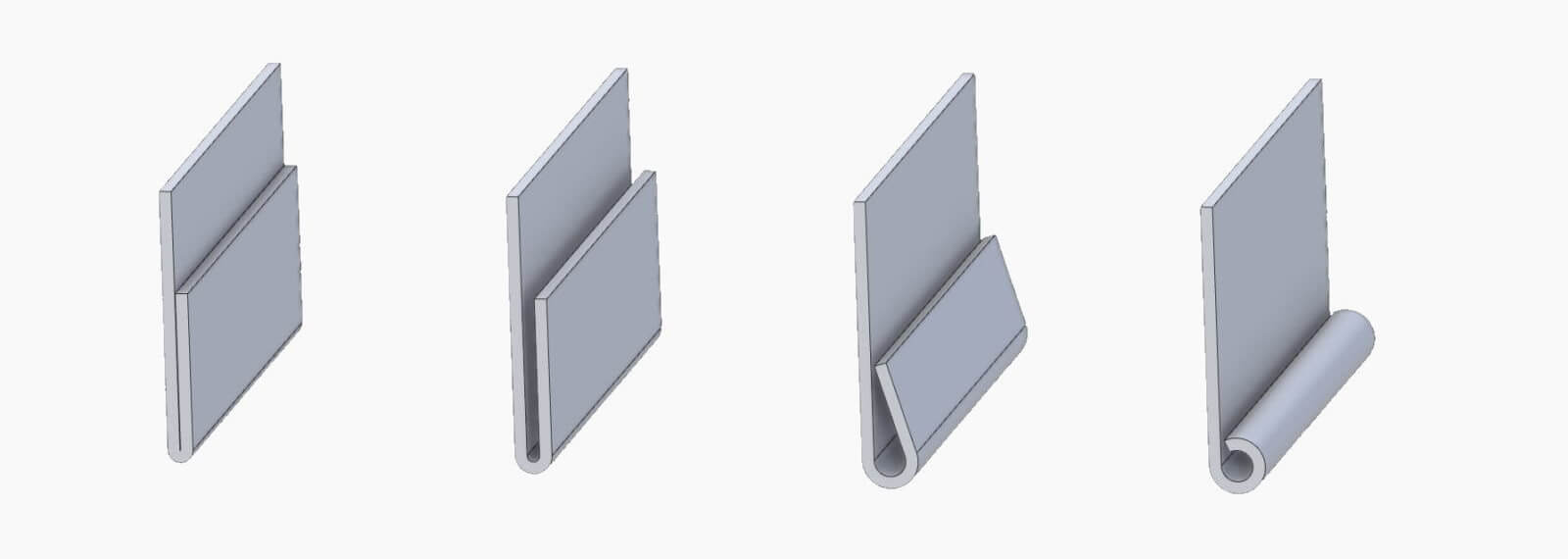

Ein paar Arten von Säumen.
Von links nach rechts: Geschlossen, offen, tropfenförmig, gerollt
Von links nach rechts: Geschlossen, offen, tropfenförmig, gerollt

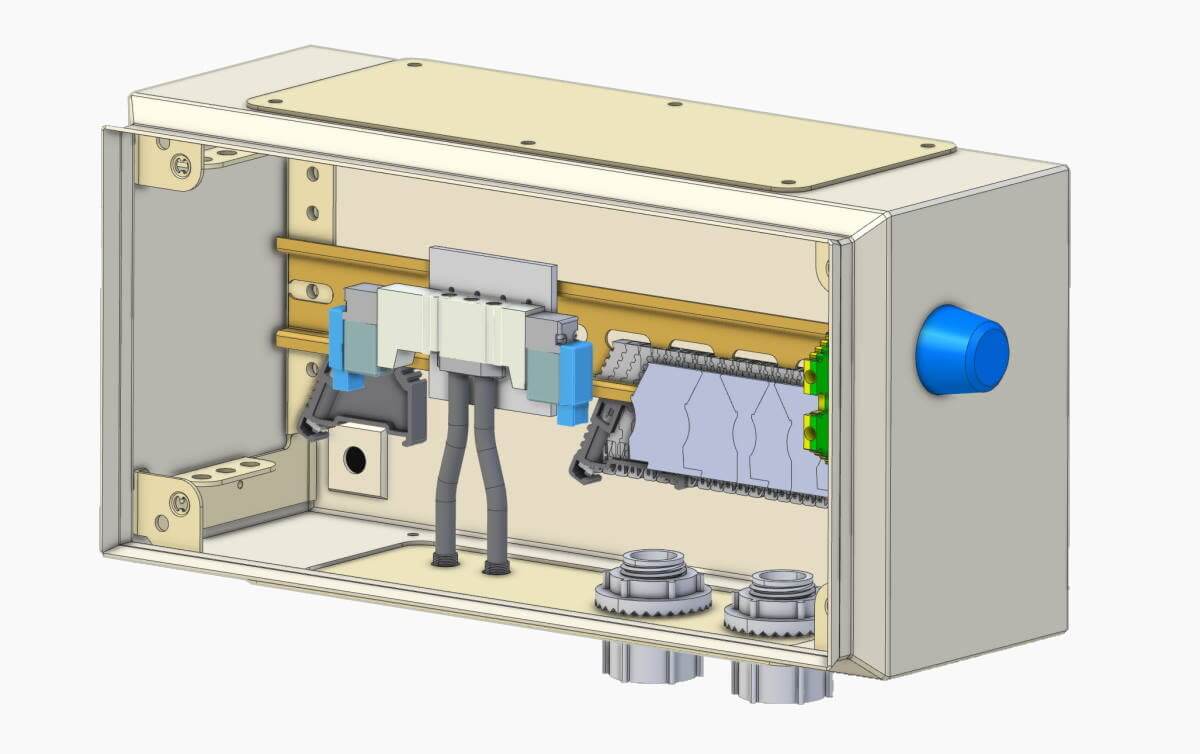

Elektronikbauteile in einem Blechgehäuse.
Gehrungsflansche
Flansche, die mit stromlinienförmigen Ecken zusammenlaufen, werden als Gehrungsflansche bezeichnet. Sie werden für eine Vielzahl von Design-Situationen verwendet und sind ein unschätzbares Werkzeug. Das Werkzeug ist flexibel und unterstützt fast jeden Annäherungswinkel.
Die Umwandlung mehrerer Flansche in Gehrungsflansche ist so einfach wie das Ankreuzen einer Option und die Auswahl der Eckbedingungen. Erstellen Sie Dutzende von perfekten Biegungen, die die gewünschte Form in wenigen Minuten erreichen.
Die Umwandlung mehrerer Flansche in Gehrungsflansche ist so einfach wie das Ankreuzen einer Option und die Auswahl der Eckbedingungen. Erstellen Sie Dutzende von perfekten Biegungen, die die gewünschte Form in wenigen Minuten erreichen.

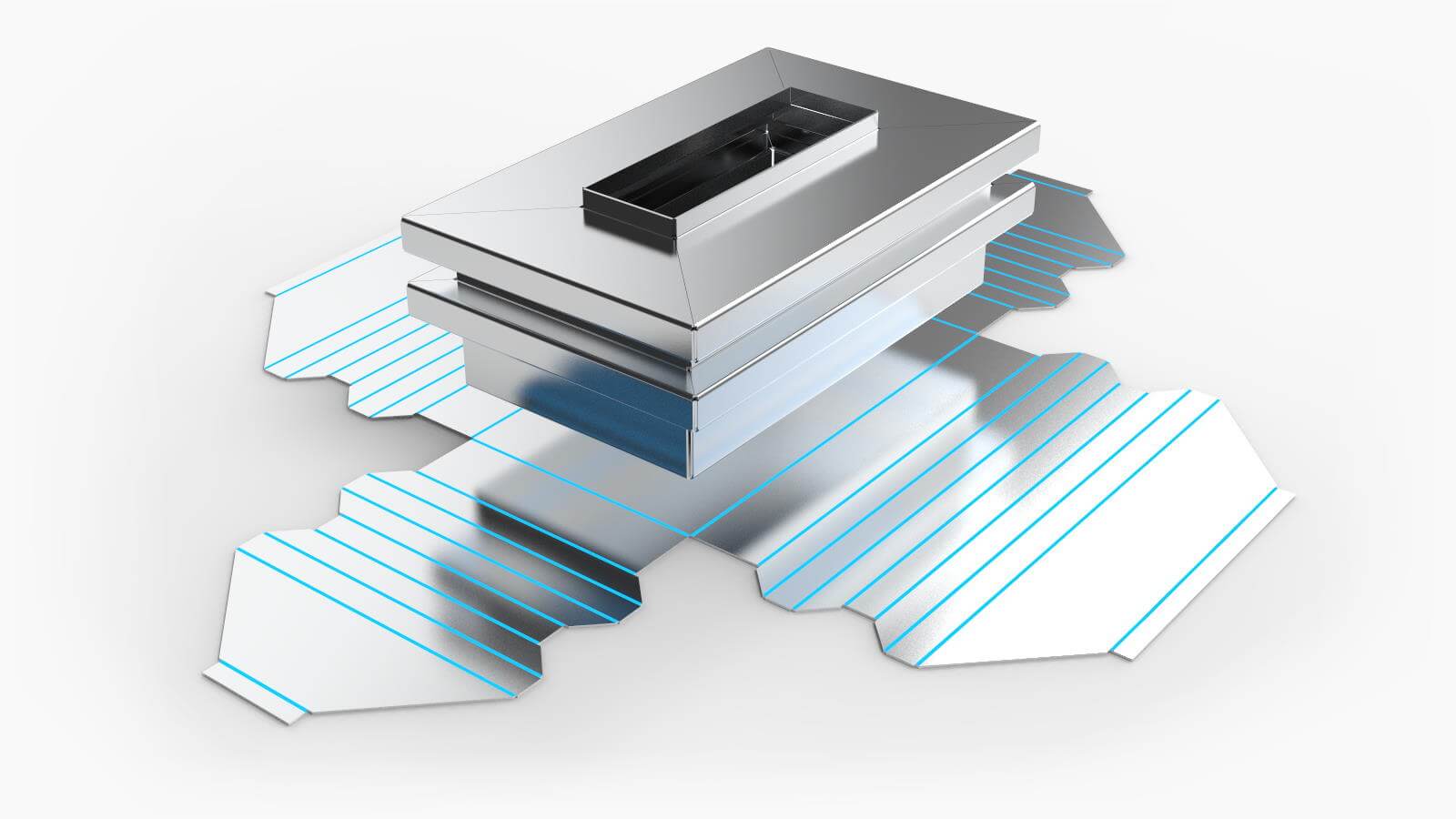

Ein Gehäuse, das aus acht kombinierten Gehrungsflanschen besteht.

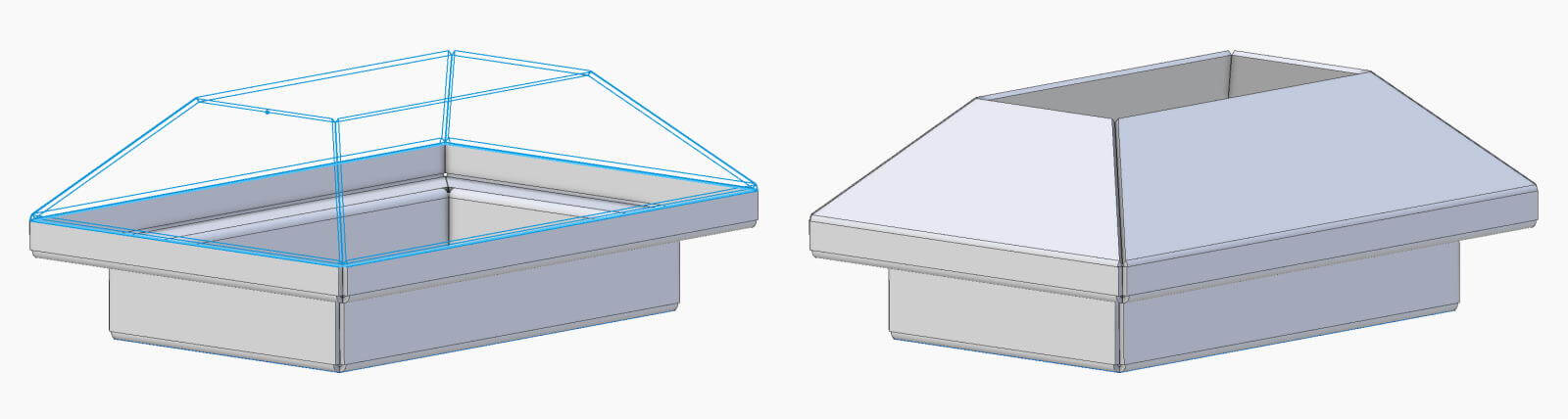

Eine Vorschau auf einen Gehrungsflansch während der Erstellung. In diesem Beispiel werden vier Flansche gleichzeitig erstellt und treffen perfekt aufeinander.
Wiederverwendbare Blöcke
Speichern Sie häufig verwendete Profil- und Feature-Kombinationen, um eine schnelle Wiederverwendung für gängige Objekte zu ermöglichen, die für Ihr Unternehmen einzigartig sind, wie z. B. Gitter, Logos, Vertiefungen oder alles andere, was Sie verwenden könnten.
Speichern Sie die Blöcke an einem beliebigen Ort auf Ihrer Festplatte oder in einem zentralen Repository und greifen Sie über das Dateisystem auf sie zu.
Speichern Sie die Blöcke an einem beliebigen Ort auf Ihrer Festplatte oder in einem zentralen Repository und greifen Sie über das Dateisystem auf sie zu.

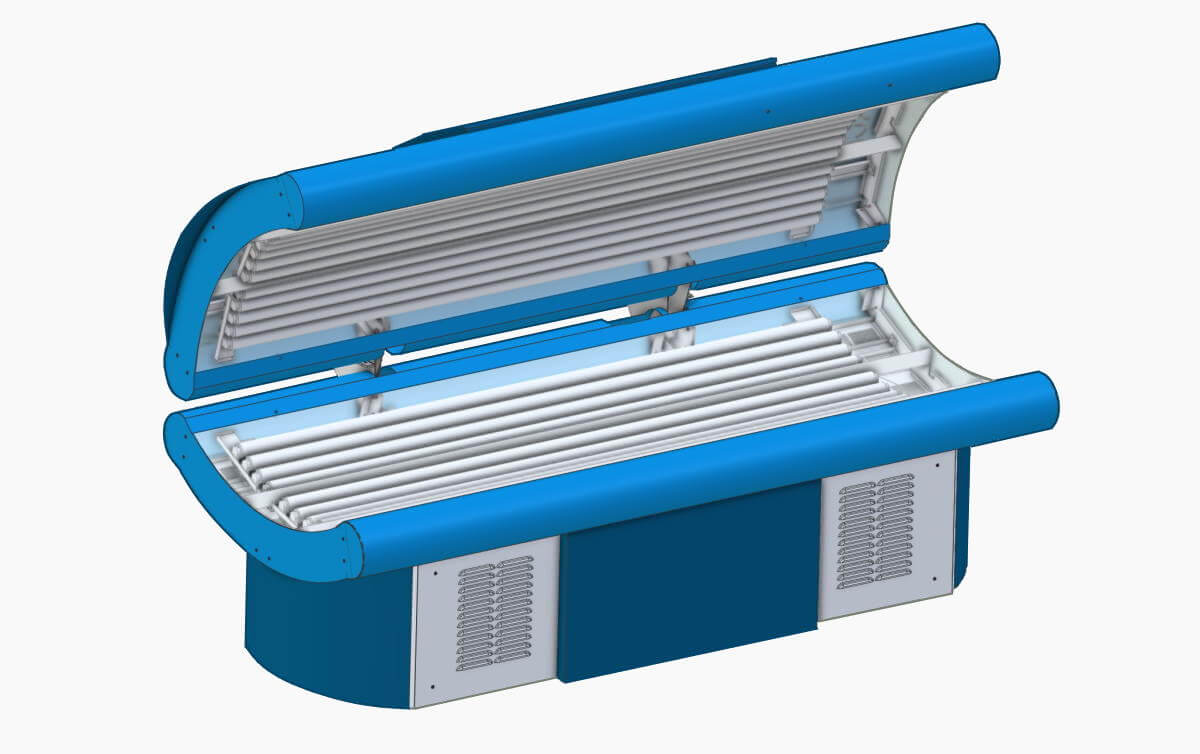

Ein Design für eine Sonnenbank mit Strukturelementen aus Metallblech
Bleche sind überall
Blechteile sind aufgrund ihrer Vielseitigkeit, ihrer Kosten und ihrer Einfachheit allgegenwärtig. Von industriellen Lüftergehäusen über daumengroße Klammern bis hin zu Elektronikgehäusen und Strukturbauteilen ist Blech vielleicht eines der am häufigsten verwendeten Materialien.

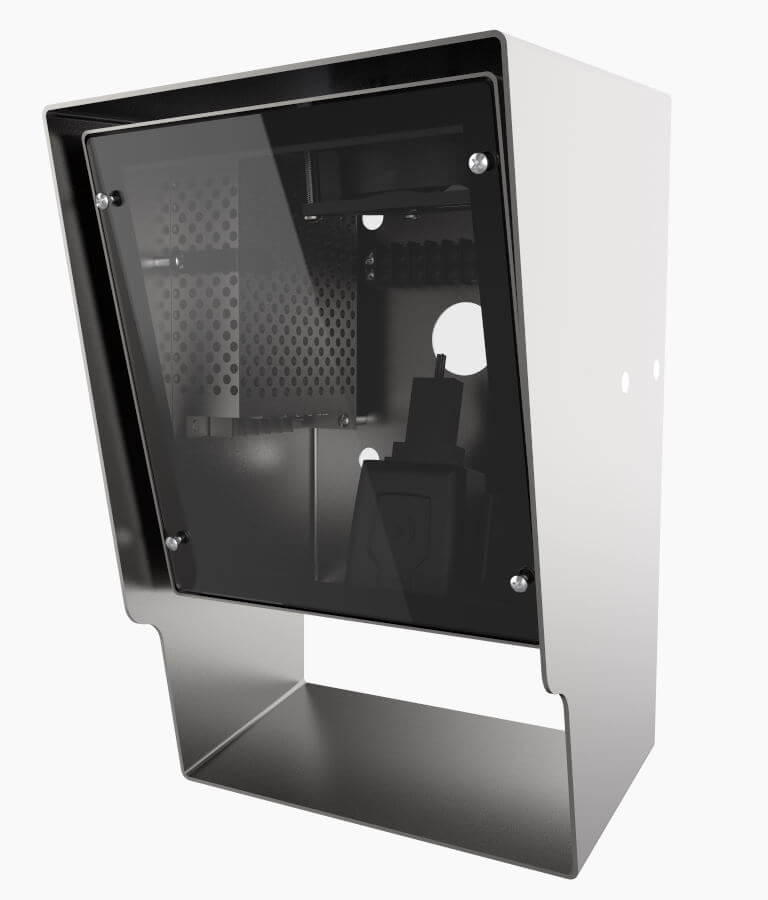

Ein Elektronik-Gehäuse

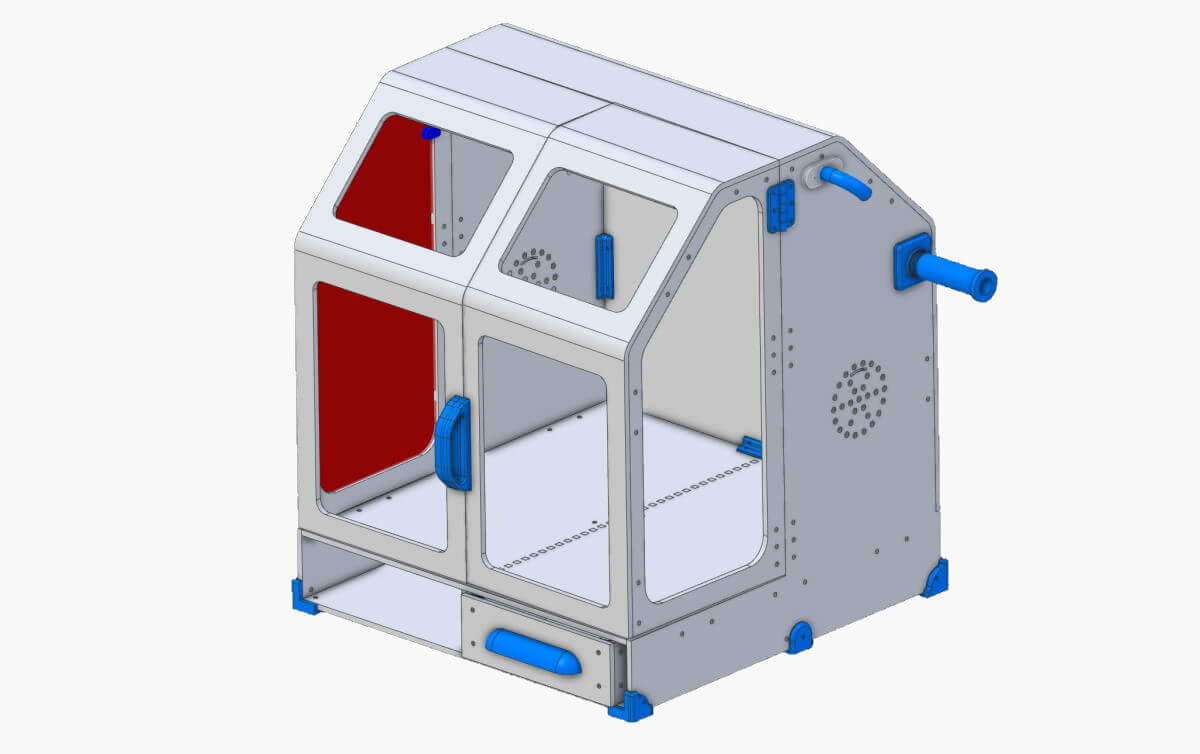

Ein Gehäuse, das hauptsächlich aus Blech entworfen wurde.
