STL-Importer

Importiert STL- OBJ- Dateien in Alibre Design

STL to NURBS to STEP to Alibre Design

Der STL-Importer konvertiert Netze in Nurbs und ermöglicht den Import/Export von 3D-Volumenmodellierungsdateiformaten mit glatten Nurbs-Formen. Es unterstützt viele 3D-Dateierweiterungen, einschließlich 3DM (Rhinoceros 3D Model), STEP (STandardized Exchange of Product), IGES (Initial Graphics Exchange Specification), BREP (Boundary Representation) und IFC (The Industry Foundation Classes). Es ermöglicht auch den Import und die Rekonstruktion von Nurbs-Oberflächen aus Dreiecksnetz-Dateiformaten wie SKP (Trimble SketchUP), OBJ (Alias Wavefront), OFF, STL, 3DS, PLY, DAE, VRML und Punktwolken aus XYZ- oder ASC-Dateien.
Das ist die originale STL-Datei
Die STL-Datei besteht aus lauter Dreiecksflächen und ist eckig. Das Beispiel oben hat eine tiefe Auflösung. Eine STL-Datei kann nicht in Alibre Design importiert werden.

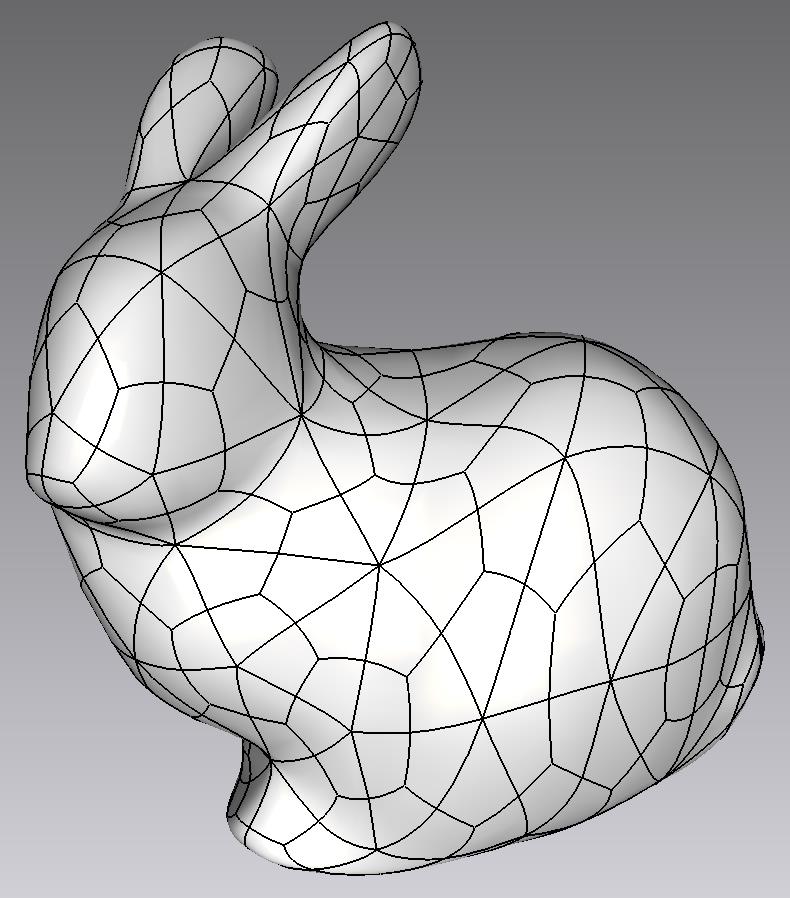

Der STL-Importer konvertiert STL zu NURBS
Der STL-Importer erstellt daraus eine NURBS-Datei welche als STEP-File exportiert, in Alibre Design importiert und dort mit allen Funktionen weiter bearbeitet werden kann.

FUNKTIONEN

  • Punktwolken-zu-Nurbs-Oberflächen-Rekonstruktion aus ASC- und XYZ-Punktwolkendateien.
  • Mesh to Nurbs Oberflächenrekonstruktion aus STL, OBJ, SKP, OFF, 3DS, PLY, DAE und VRML Dateien.
  • Importieren Sie STEP, IGES, BREP, 3DM und IFC Dateiformate mit Nurbs-Formen.
  • Exportieren Sie STEP-, IGES-, BREP- und 3DM-Volumenmodellierungsdateien.
  • Unterstützung für metrische und imperiale Einheiten in STEP- und IGES-Volumendateien.
  • Editierbare Farbe, Transparenz und Namen für einzelne Formkomponenten.
  • Berechnung von Masse, Schwerpunkt, Trägheitsmomenten, Trägheitsradius und Hauptmomenten.
STL-Datei mit Alibre Design bearbeiten!
    Ermöglicht einen Test über einen festen Zeitraum von 2 Tagen.
    Erlaubt maximal 10 Konvertierungen und speichert nur.
    Voll funktionsfähig mit Mesh-to-Nurbs-Funktion wie die registrierte Version.
    Nur für Testzwecke vorgesehen.
