Im Frühjahr 2013 habe ich meinen ersten 3D-Drucker und Alibre CAD beschafft.
Seit dann baue ich als Freizeitbeschäftigung diverse kleine CNC-gesteuerte Maschinen, von der Fräsmaschine über diverse 3D-Drucker bis zum Penplotter.
Die Maschinen baue ich meist für den Eigengebrauch oder für Freunde und Bekannte."
Ingenieur

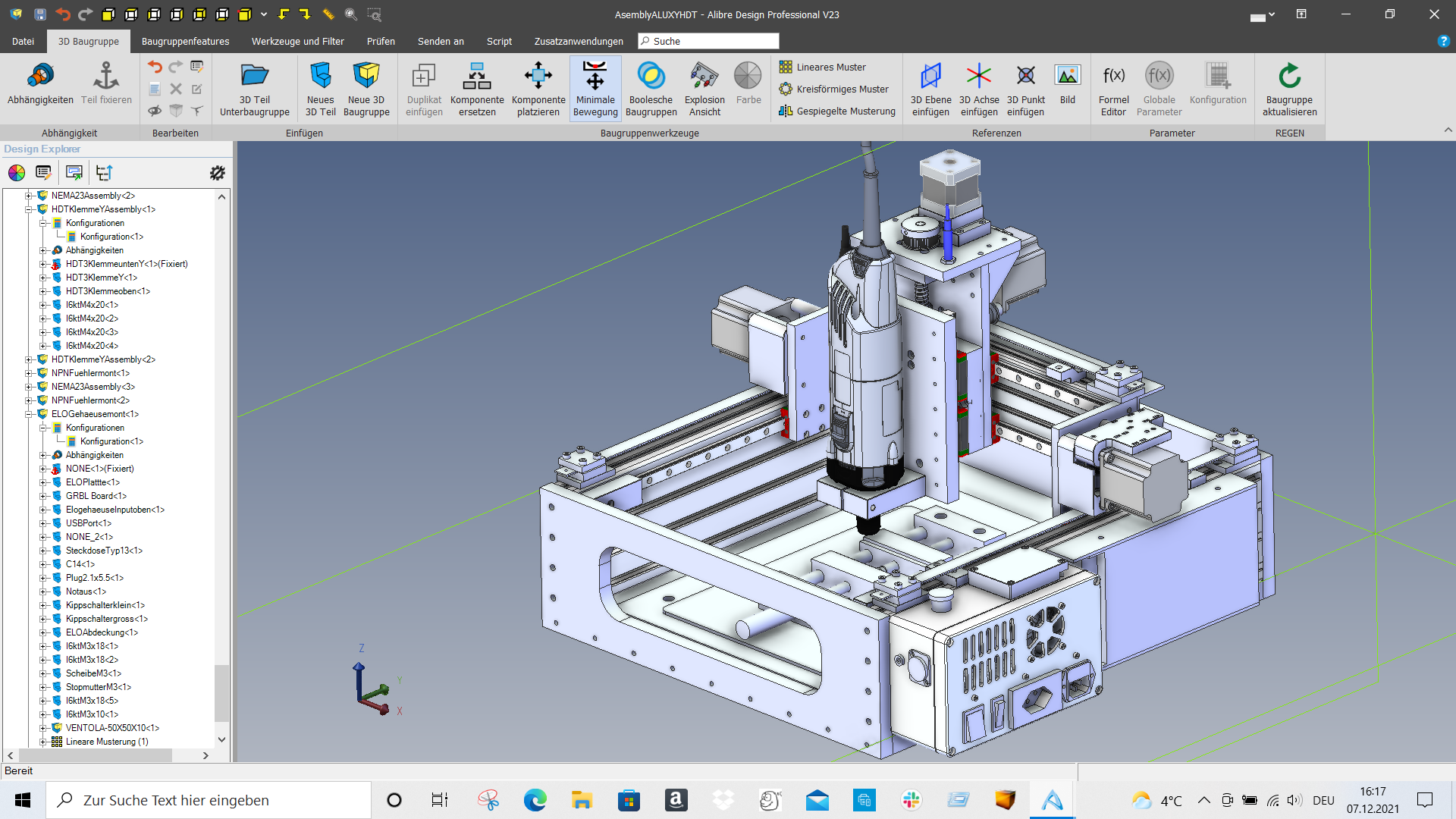

Verfahrweg | X 200mm, Y 300mm, Z 80mm mit 12mm Profilschienenführungen |
Achsantrieb | X und Y: Nema 23 mit Zahnriemen GT3 15mm, Z: Nema17 mit Kugelrollspindel 12mm |
Steuerung | GRBL Board mit Arduino Nano und 4 POLOLU Stepper Driver TB67S109 |
Spindel | 43mm Eurohals für diverse Frässpindeln, Dremel / Proxxon mit Adapter |

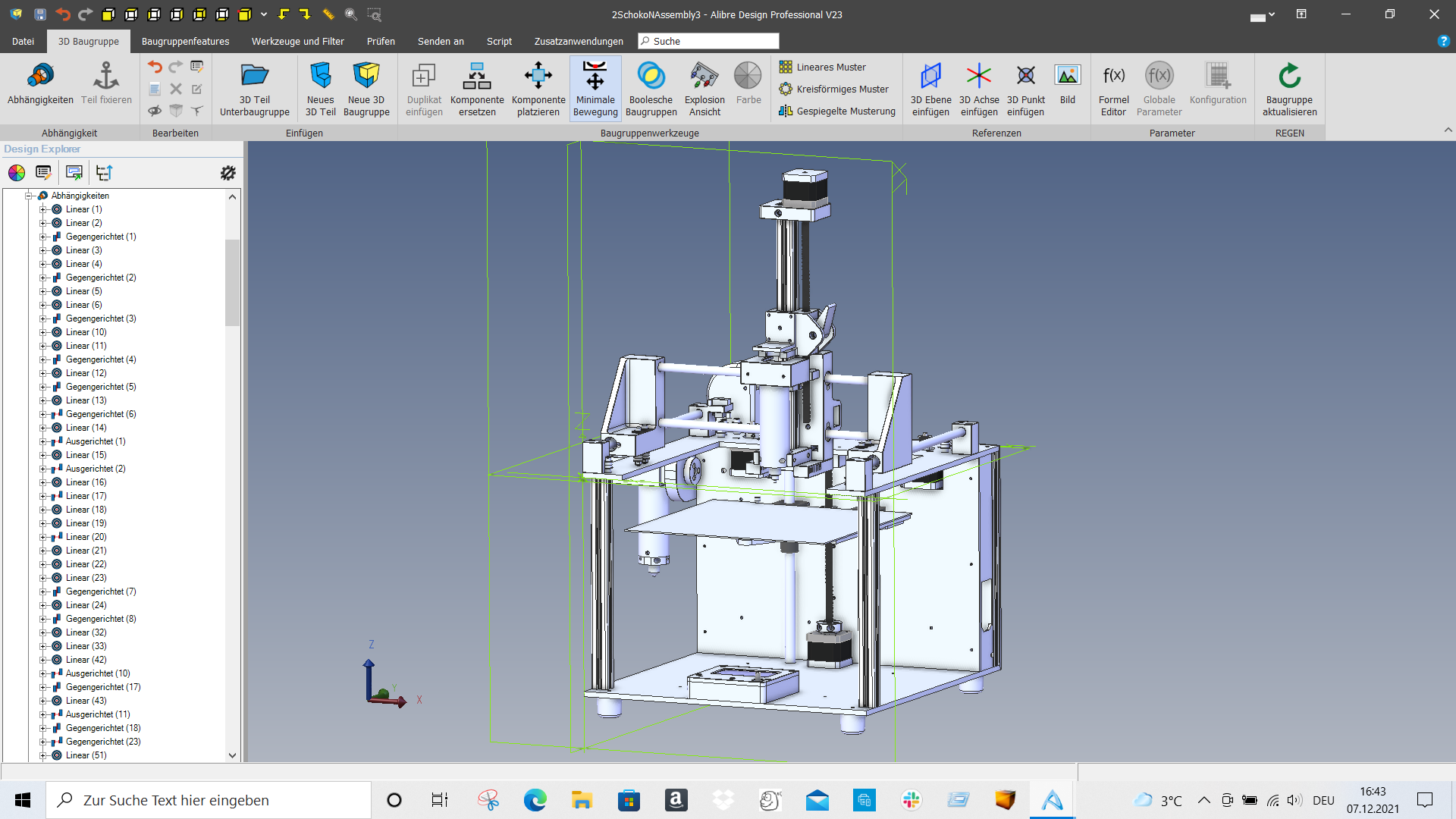

Verfahrweg | X 200mm, Y 200mm, Z 150mm mit Präzisionswellen und Liniarführungen |
Achsantrieb | X , Y, Z: Nema 17 mit Zahnriemen GT2 6mm |
Steuerung | MKS Gen 1.4 Board und 4 POLOLU Stepper Driver TMC2208 |
Druckmedium | 100ml Spritzen |

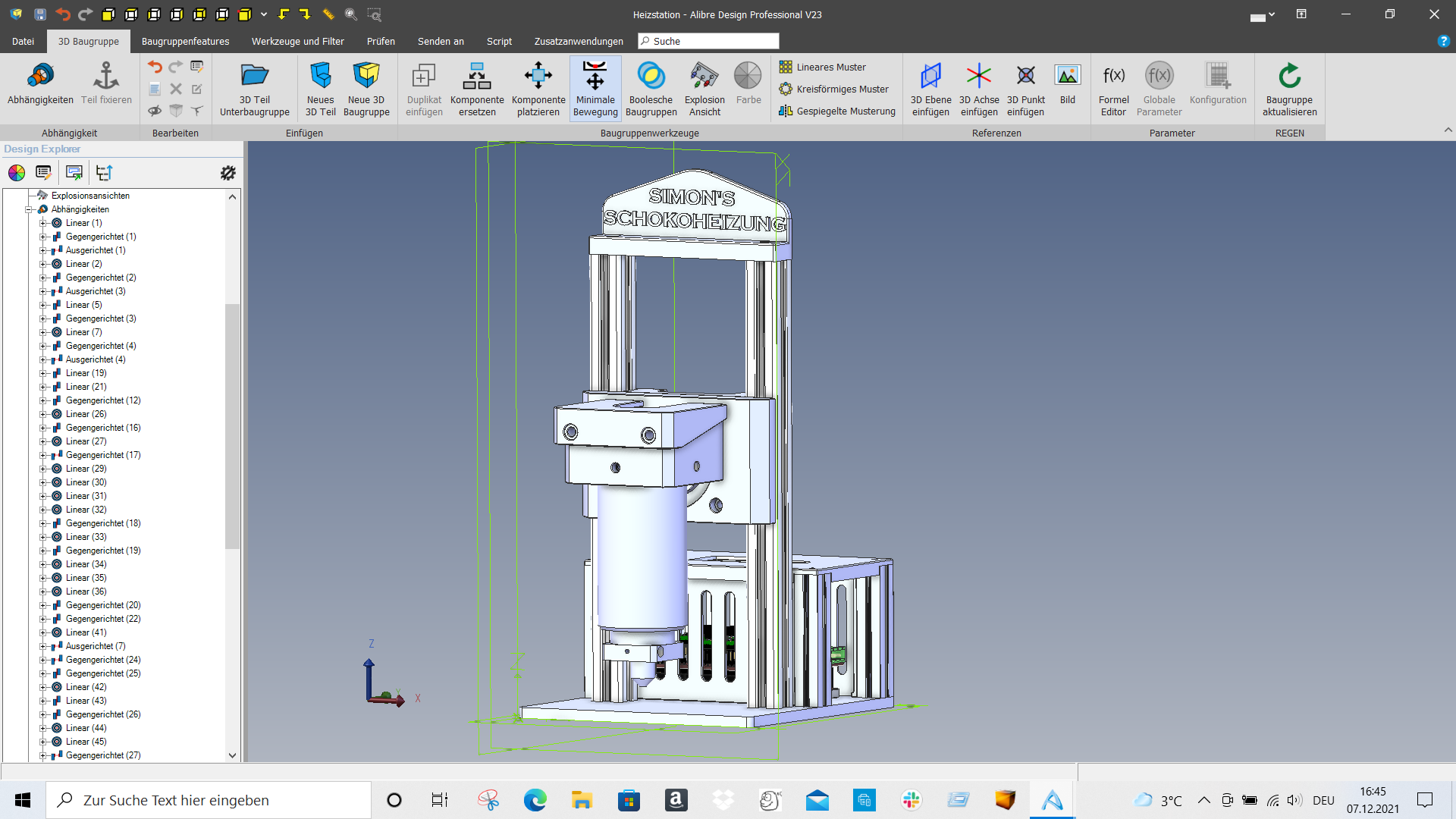

Schokoheizung | für 100ml Spritzen, Steuerung Ramps 1.4 Board mit Arduino Mega 2560 |
Verfahrweg | X 100mm, Y 160mm, Z 60mm mit Präzisionswellen und Liniarführungen |
Achsantrieb | X und Y: Nema 17 mit Zahnriemen GT2 6mm, Z: Nema17 mit 8mm Trapezgewindespindel |
Steuerung | Arduino Uno mit GRBL Board und 4 POLOLU Stepper Driver DRV8825 |
Druckmedium | 43mm Eurohals für diverse Frässpindeln, Dremel / Proxxon mit Adapter |

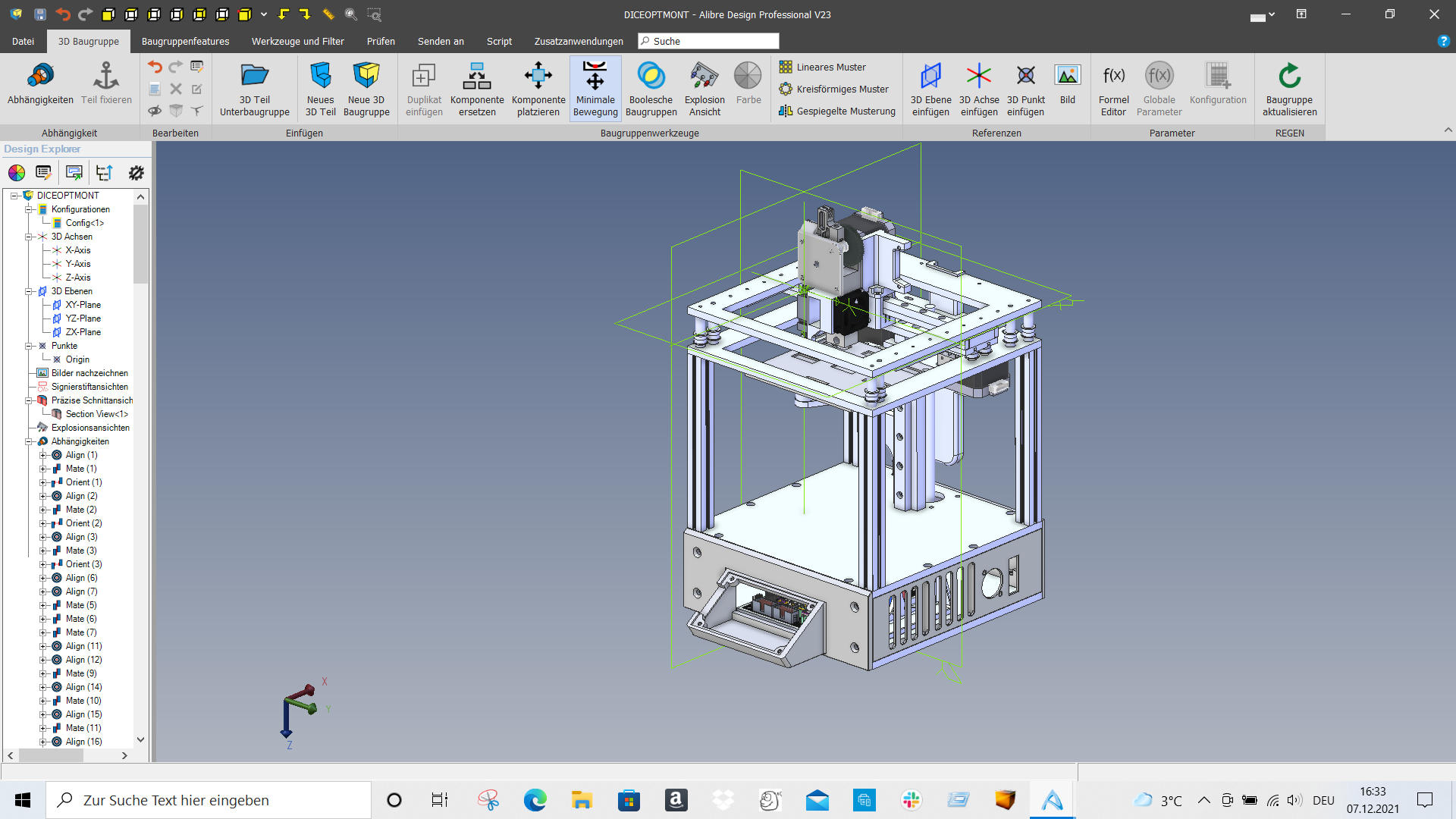

Verfahrweg | X 90mm, Y 80mm, Z 90mm mit 9mm und 12mm Profilschienenführungen |
Achsantrieb | X und Y: Nema 17 mit Zahnriemen GT2 6mm, und Extruder: Nema17 mit 8mm Trapezgewindespindel |
Extruder | E3D Titan oder Bondtech mit E3D V6 Hotend |
Steuerung | Bigtreetech SKR Pro V1.2 (32Bit) und 4 POLOLU Stepper Driver TMC2208 |

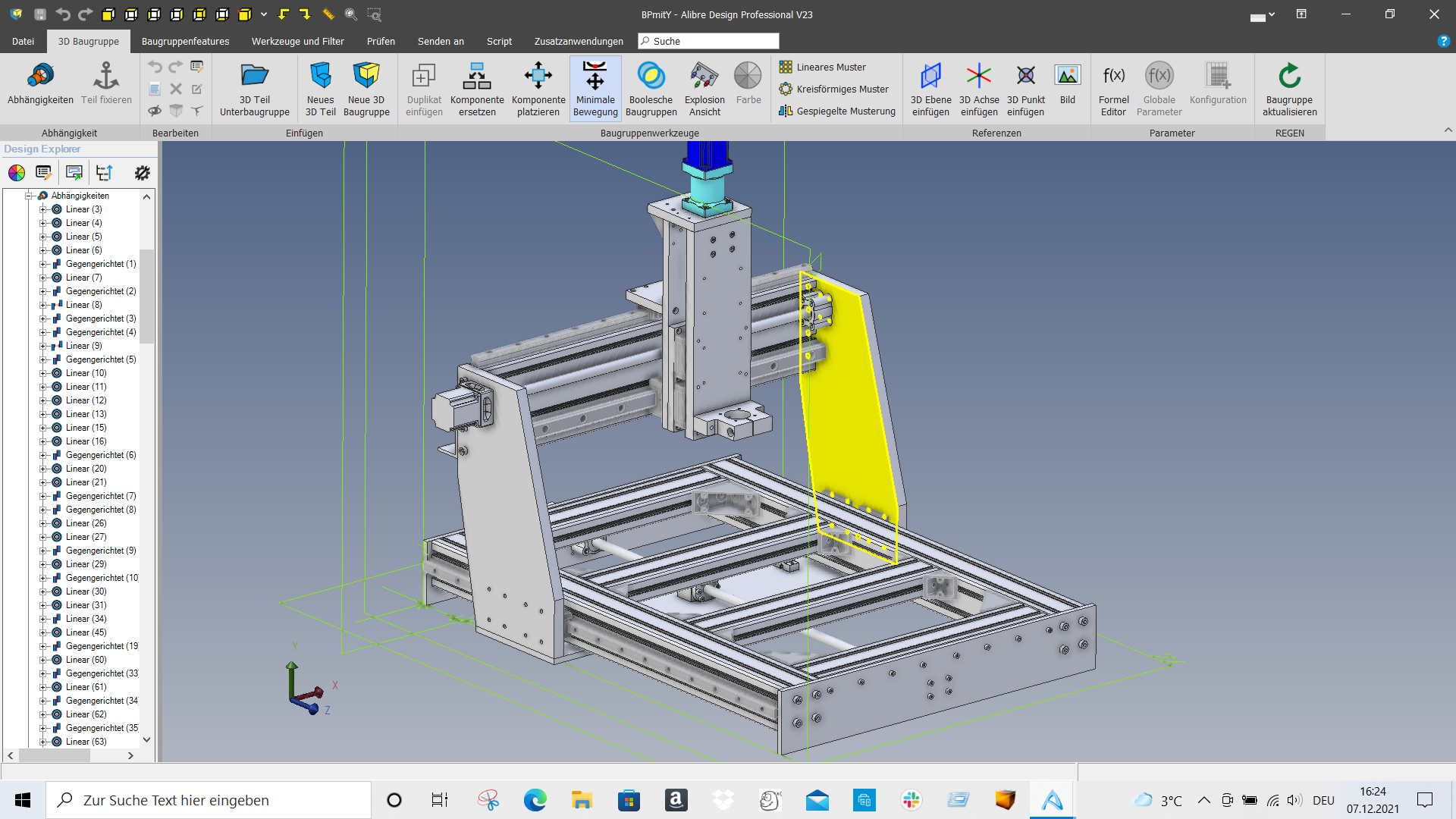

Verfahrweg | X 500mm, Y 650mm, Z 180mm mit 20mm Profilschienenführungen |
Achsantrieb | X , Y und Z: Nema 23 mit Kugelrollspindel 15mm |
Steuerung | Triple Beast von Beamicon |
Spindel | 43mm Eurohals für diverse Frässpindeln |

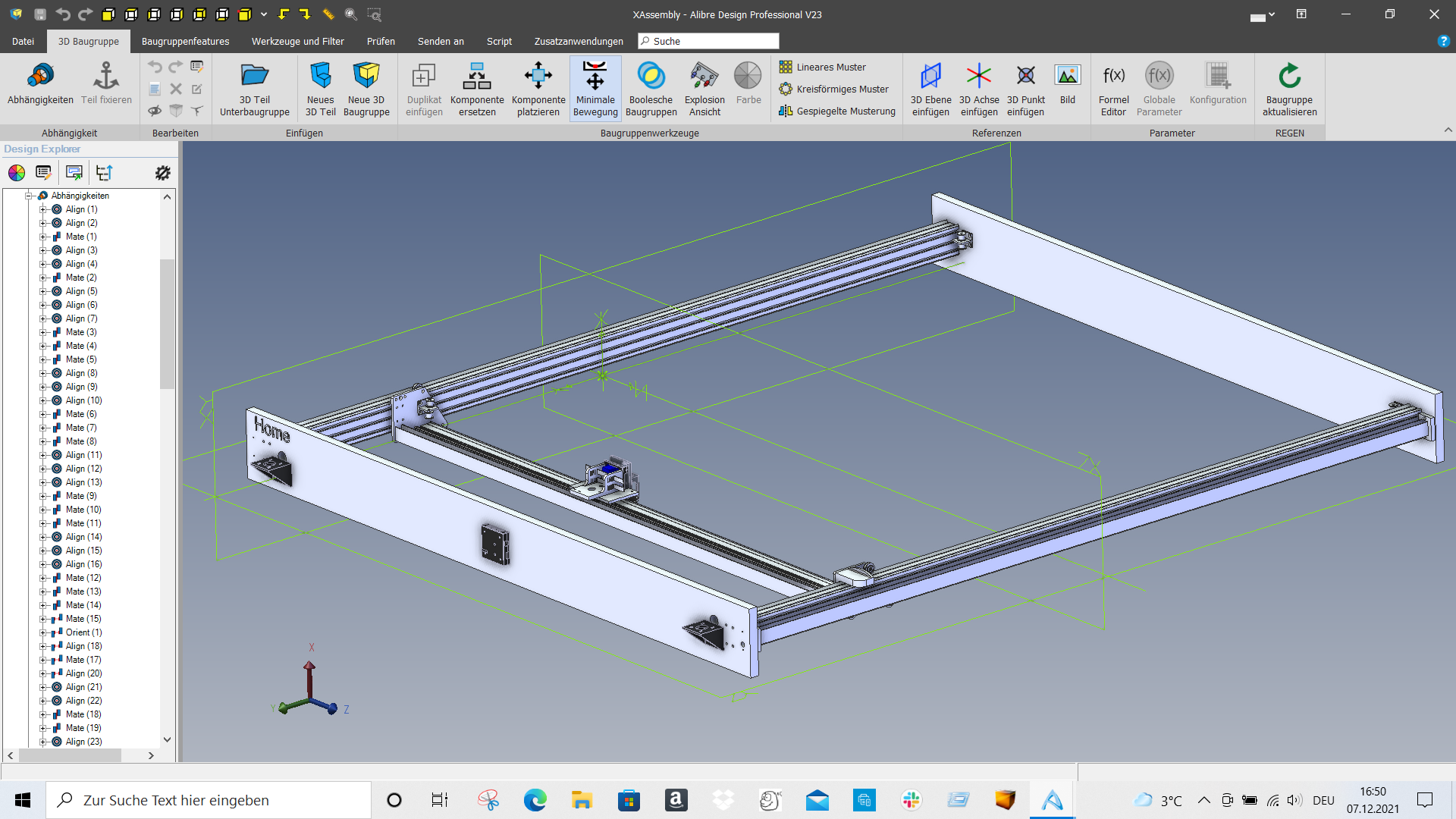

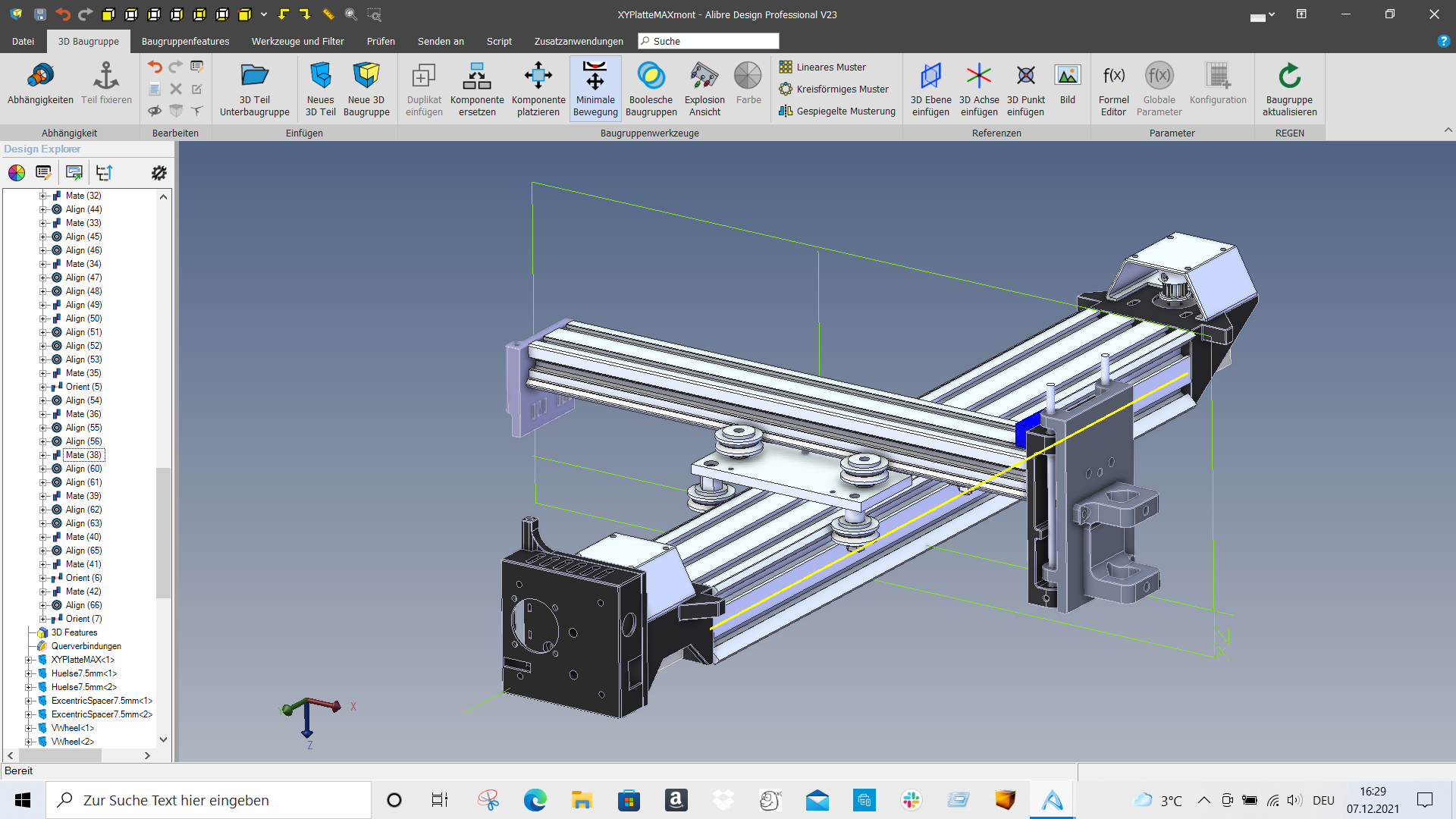

Verfahrweg | X 300mm, Y 200mm oder X 1200mm, Y 1600mm |
Achsantrieb | X , Y: Nema 17 mit Zahnriemen GT2 6mm bzw. 9mm, Z mit Servo |
Verwendung | Diverse Stifte, gerade und 45° z.B für Füller |
Steuerung | Eggbot Board und Inkscape |
Video |

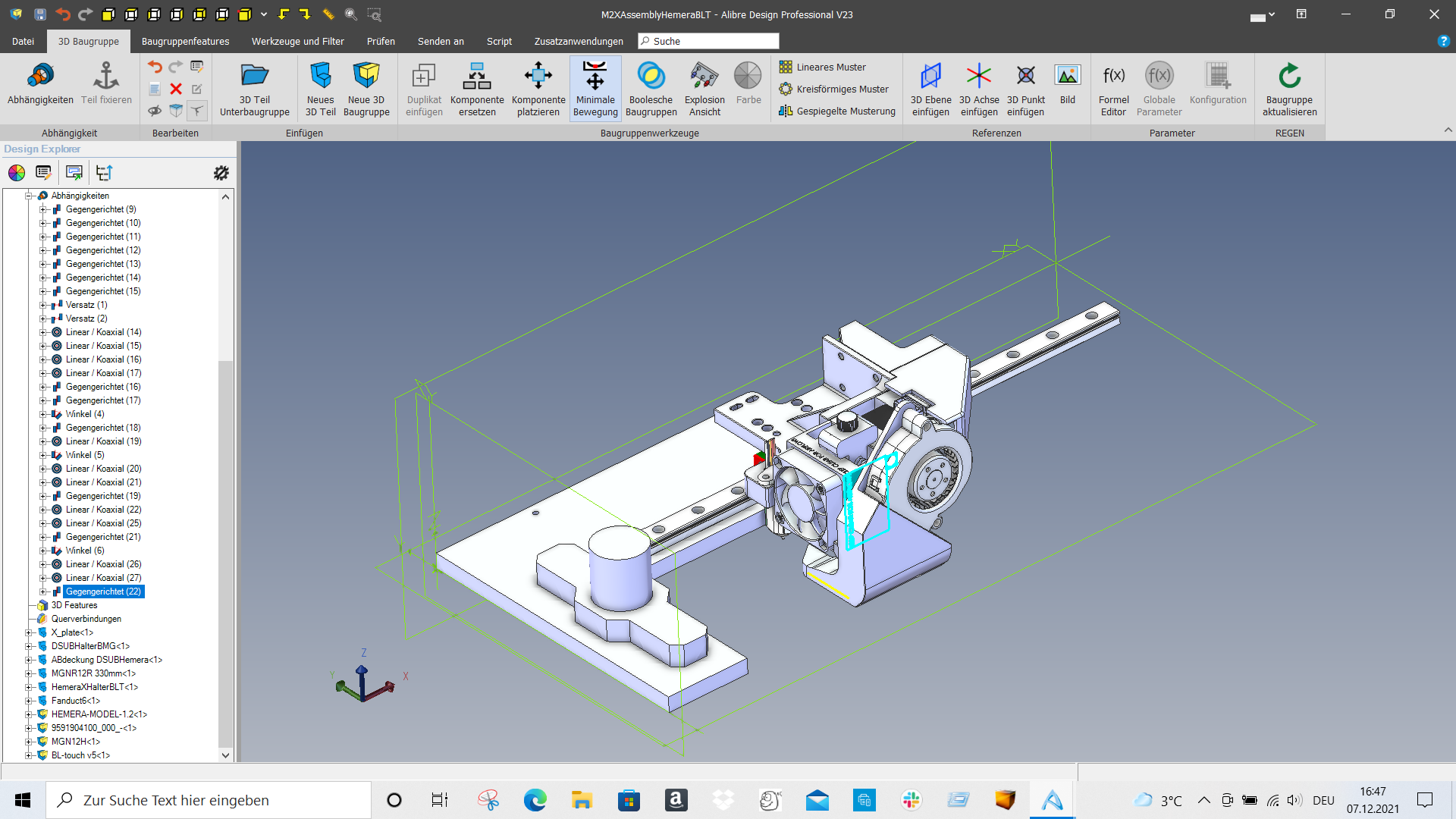

Umbau des Extruder meines Makergear M2 auf einen Hemera Extruder von E3D
