Alibre Design 2019 SP2

Updateverlauf - Updatehistorie - Release Notes - Release History - What's new

2019 SP2: Das Verhalten von 2D PDF Publishing / Print bietet nun erweiterte Optionen, die über Systemoptionen -> 2D-Arbeitsbereiche -> PDF erreichbar sind. In diesem Abschnitt wird das Verhalten von Drucken und PDF-Publishing gesteuert. Wenn die eingebaute Option ausgewählt ist, werden sowohl Print als auch PDF Publish die in Alibre Design 2019 eingeführten Funktionen verwenden - bei einigen Kunden, insbesondere international, führt dies jedoch zu schlechter Qualität. Wenn stattdessen ein PDF-Publikationswerkzeug von Drittanbietern ausgewählt wird, verwenden sowohl Print als auch PDF Publish eine andere Pipeline mit sehr zuverlässigen und qualitativ hochwertigen Ergebnissen. Infolgedessen wird das PDF-Publikationswerkzeug von Drittanbietern als neuer Standard festgelegt, bis die Probleme der integrierten Option behoben sind.

  •     Einige nicht-englische Texte in 2D-Zeichnungen sahen in exportierten DXF/DWGs falsch aus.
  •     Die Erstellung der Zeichenansichtsansicht ist bei einigen komplexen Baugruppen fehlgeschlagen.
  •     Die Reaktivierung der Designkonfiguration hatte in einigen Baugruppen keine Auswirkungen.
  •     Einige PDF-Druckertreiber wie FlexiPDF standen in den PDF-Optionen nicht zur Auswahl.
  •     Einheiten für einige importierte Solidworks-Dateien wurden nicht korrekt eingelesen.
  •     Verbesserte API zum Abrufen/Setzen von Teiledateneigenschaften

Alibre Design 2019

Wir freuen uns, den Veröffentlichungstermin für Alibre Design 2019 am 22. Juli bekannt zu geben. Das Release wird am 22. Juli über den automatischen Update-Mechanismus allen Kunden zur Verfügung gestellt.

Vielen Dank für Ihre Geduld mit uns und für all die harte Arbeit, die Sie uns beim Betatest und bei der Lokalisierung des Releases geholfen haben. Diese Version hat aufgrund der komplexen Natur der HOOPS Visualize-Integration in Alibre Design länger gedauert, als wir erwartet hatten. Wir planen, uns auf Erweiterungs- und Feature-Requests für die nächsten Releases zu konzentrieren und arbeiten bereits an mehreren Features für das nächste Release im vierten Quartal.

Ab dem Release 2019 haben wir einen Grossteil unserer Import-/Exportfunktionen auf Basis von HOOPS Exchange von TechSoft konsolidiert. Bis V2018.x basierte STEP interop auf Code, den wir besitzen, und alle anderen CAD-Dateiformate mit Ausnahme von IGES, SAT und STL basierten auf Datakit.  Wir freuen uns über die Ergebnisse, die wir mit HOOPS Exchange erzielt haben. Dieser STEP-Import scheint robuster zu sein als unser alter STEP-Import. Zusätzlich können wir STEP AP-242 sowie NX-Dateien in 2019 importieren.

Im Bereich STEP Export arbeitet Techsoft derzeit an einigen Problemen, von denen wir berichtet haben, dass sie in einem kommenden Service Pack behoben werden sollen. Insbesondere sehen wir, wie ihr STEP-Exporteur bei bestimmten Geometrien wie elliptischen Zylindern und schraubenförmigen Schnitten versagt. Wenn diese zu Blockierungsproblemen für einen Benutzer werden, haben wir die Möglichkeit, auf unseren bisherigen STEP-Exporter umzusteigen. Natürlich sollten wir diese Option nur dann nutzen, wenn es wirklich notwendig ist. Wir werden eine Registrierungsdatei und Anweisungen haben, um für alle betroffenen Kunden sehr bald auf den älteren STEP-Exporter umzusteigen.

Nochmals vielen Dank für Ihre Geduld. Lassen Sie es uns wissen, wenn Sie Fragen haben oder weitere Informationen benötigen. Wir freuen uns auf eine erfolgreiche Veröffentlichung!

Kurzübersicht - neue Funktionen

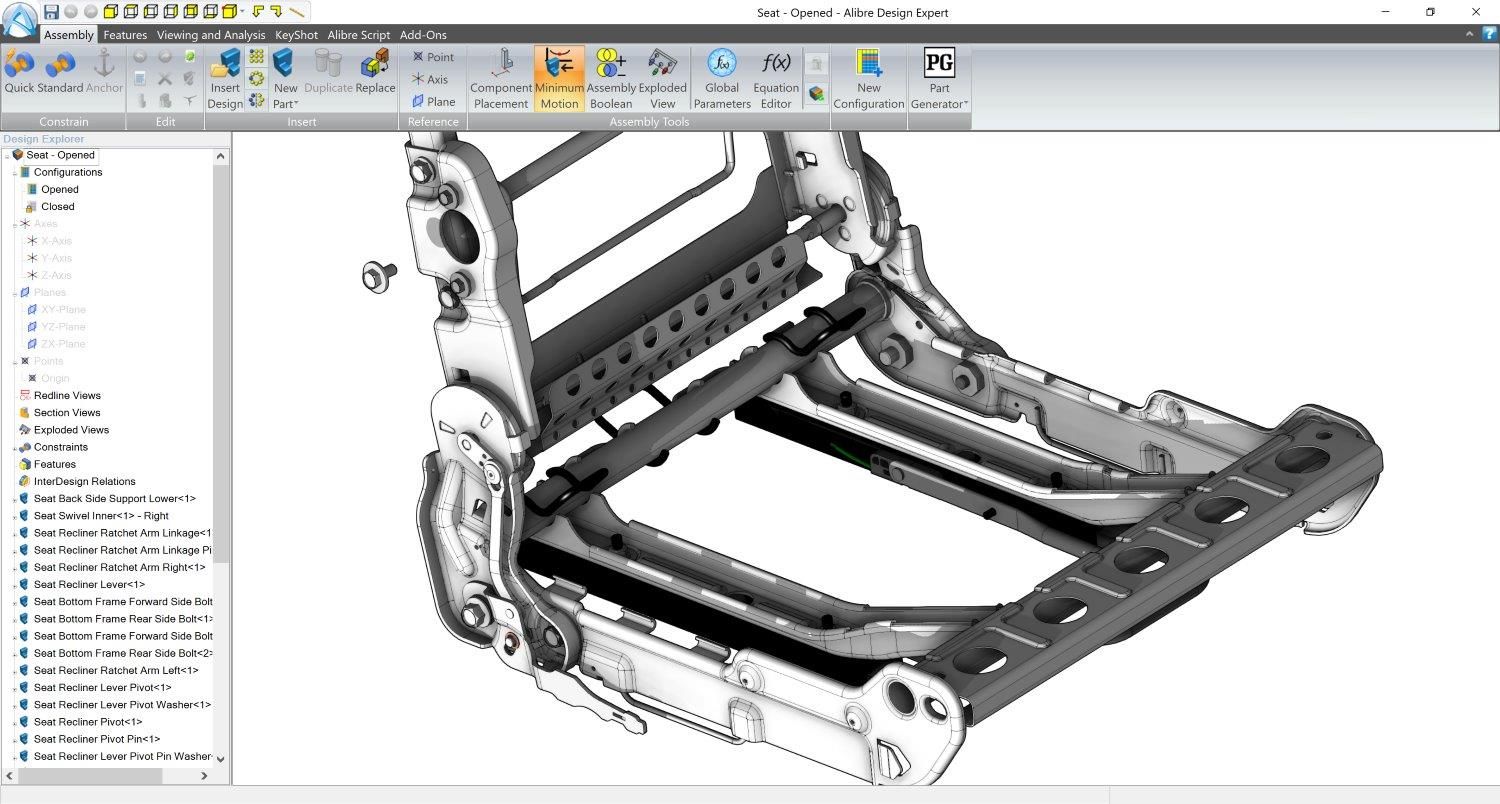

Neue Grafik-Engine basierend auf HOOPS-Visualize



• Antialiasing für 3D und 2D Konstruktionsbereiche

• Verbesserung der Darstellung von Texten

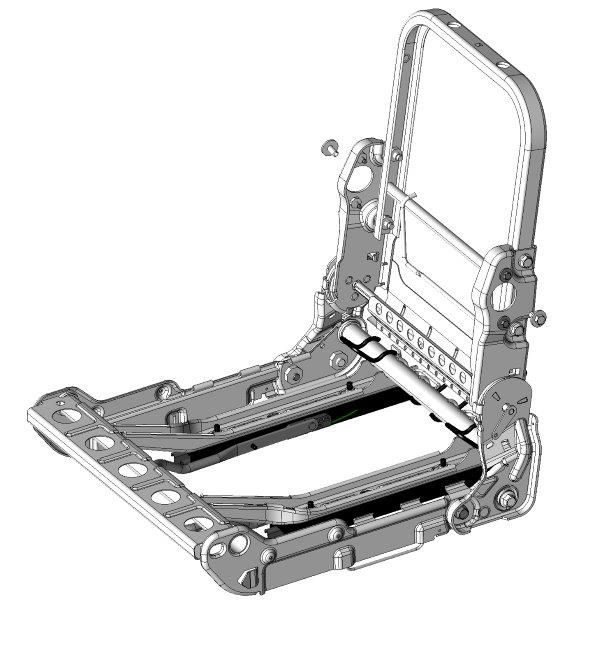

• Ambient Occlusion

In der Computergrafik ist Ambient Occlusion eine Schattierungs- und Rendering-Technik, mit der berechnet wird, wie stark jeder Punkt in einer Szene der Umgebungsbeleuchtung ausgesetzt ist. So ist beispielsweise das Innere einer Röhre typischerweise stärker verschlossen (und damit dunkler) als die freiliegenden Außenflächen, und je tiefer man in die Röhre eindringt, desto verschlossener (und dunkler) wird die Beleuchtung. In Szenen mit offenem Himmel geschieht dies durch Schätzung der Menge des sichtbaren Himmels für jeden Punkt, während in Innenräumen nur Objekte innerhalb eines bestimmten Radius berücksichtigt werden und die Wände als Ursprung des Umgebungslichts angenommen werden. Das Ergebnis ist ein diffuser, ungerichteter Schattierungseffekt, der keine klaren Schatten wirft, sondern geschlossene und geschützte Bereiche verdunkelt und den Gesamtton des gerenderten Bildes beeinflussen kann. Im Gegensatz zu lokalen Methoden wie dem bisherig verwendeten Phong-Shading ist Ambient Occlusion eine globale Methode, was bedeutet, dass die Beleuchtung an jedem Punkt eine Funktion der anderen Geometrie in der Szene ist. Das Erscheinungsbild ist genial und massiv besser als vorher ohne Ambient Occlusion.

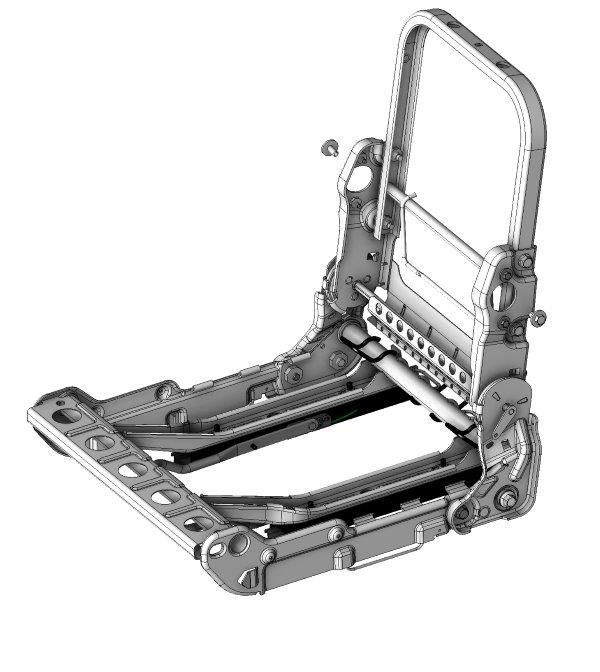

• Modellschatten

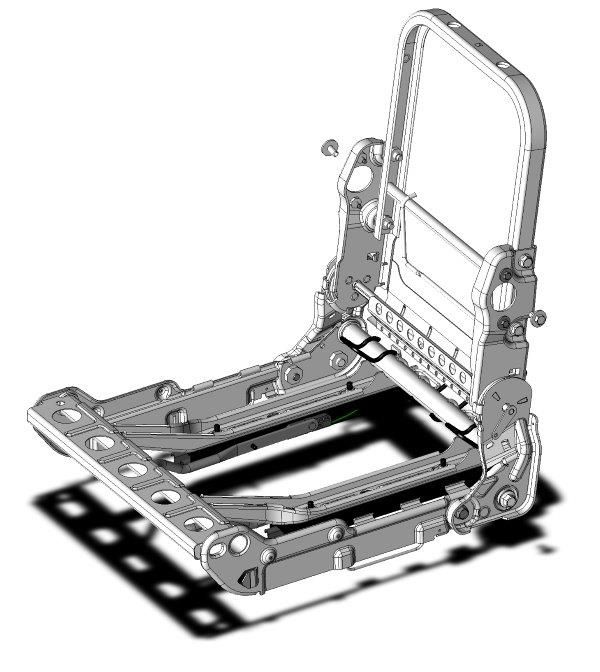

• Bodenschatten

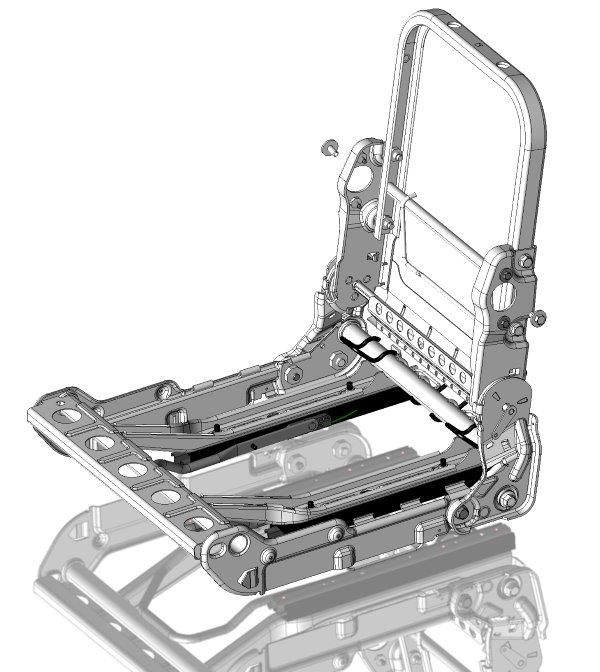

• Bodenreflexionen

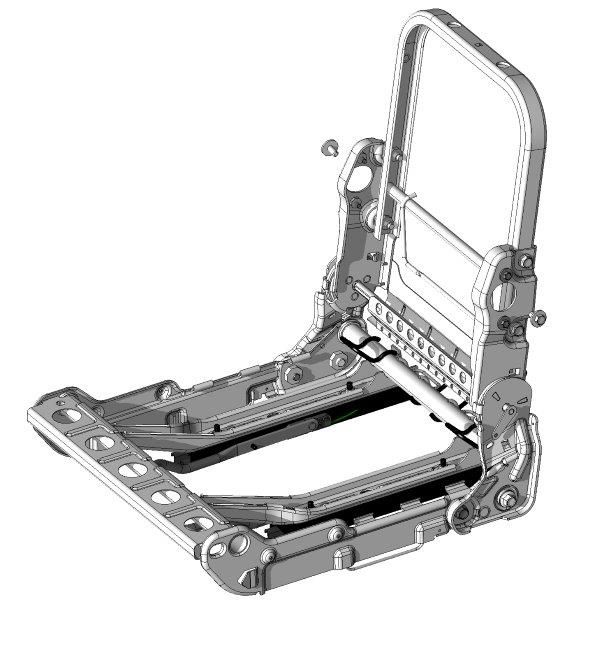

• Neue Silhouette-Kantenmodi

• Neuer Illustrationsansichtsmodus

• Grafik-Pipeline für Add-On-Entwickler freigelegt



Neue Grafik-Performance-Tools



• Eine Reihe neuer Optionen für die Anzeige der Leistung grosser Modelle



Echtzeit-Schnittansichten



• Eine neue Art der Schnittansicht, die vollständig dynamisch und interaktiv ist.

• Bis zu 3 gleichzeitige Schnittebenen erlauben neu, isometrisch ausgebrochene Schnittdarstellungen

• Enormer Leistungsschub gegenüber der traditionellen Schnittansicht für grosse Modelle



Integrierte PDF-Engine



• Eine neue integrierte PDF-Engine für 2D- und 3D-Publishing ist verfügbar.



Echtzeit-Linienstärken in 2D



• Jetzt werden alle Liniengewichte im 2D-Arbeitsbereich angezeigt - Druckvorschau nicht mehr benötigt.
    (Hinweis: wird in der V2019.0 als noch als Beta ausgewiesen.)



Komplett neue Import/Export-Pipeline

Unglaublich robust



• Neue branchenführende Dateiübersetzer für jeden Dateityp

• Erfolgsraten von bis zu 98% bei importierten und exportierten Teilen

• Neues ODA DWG-Toolkit für DWG- und DXF-Import implementiert, das die Interoperabilität verbessert.

• Fehler beim STEP-Import von Allegro PCB Tools, DipTrace, Proteus 8, Creo, ProE behoben



Formate




• Unterstützung für STEP 242, NX und JT wurde hinzugefügt.

• Die Unterstützung für den Solidworks-Export wurde entfernt (der Import ist noch verfügbar)

• Parasolid ist jedoch eine überlegene Exportoption für Solidworks mit weniger Übersetzungsaufgaben und wird unterstützt.



Verbesserungen


Flexibel machen




• Es wurden erhebliche Anstrengungen unternommen, um "Flexibel machen" wesentlich robuster zu machen.



Ribbon (Menüband)




• Eine relativ kleine Reorganisation des Ribbons und einiger Register- und Werkzeugnamen.



Importierte Dateien




• Jetzt werden der Dateityp und der Dateiname im Design Explorer angezeigt, anstelle von "Importierte Datei".



Spracheinstellungen




• Verbesserte Erkennung der Standardspracheinstellungen für einige Standorte



Startfenster




• Ein Rechtsklick auf ein MRU-Bild öffnet nun den Ordner und markiert die Datei.



Ausrichtung auf die Ebene




• "Sicht auf Arbeitsebene" wurde im Rechtsklickmenü der Baugruppe hinzugefügt.



Sortierung der globalen Parameter




• Globale Parameterkonfigurationen werden nun in der Dropdown-Liste sortiert.



3D-Kantenfase




• Eine neue Schaltfläche für den Seitenwechsel bei ungleichen Fasen wurde hinzugefügt, um eine bessere Kontrolle darüber zu erhalten, wie Fasen ungleicher Länge angewendet werden.





Korrekturen




  • Systemweite Einstellungen zum Aktivieren / Deaktivieren von Antialiasing in 3D- und 2D-Arbeitsbereichen (Systemoptionen > Anzeige)
  • Skizzenbemaßung / Beschriftungstext im Design bleibt nun während der Drehung kameragerecht.
  • Text mit Sonderzeichen kann nun auch in 2D-PDF veröffentlicht werden.
  • Text ist nun auch im 2D-PDF durchsuchbar.
  • Mehrere Korrekturen führen zu einer drastisch geringeren Größe von 2D-PDF-Dateien.
  • Einige Bildformate wurden in 2D-Arbeitsbereichen nicht korrekt angezeigt.
  • Dicke Linien verschwinden nicht mehr beim Vergrößern/Verkleinern in 2D-Arbeitsbereichen.
  • Ein Auswahlproblem bei sehr nah beieinander liegenden Flächen wurde behoben.
  • Wenn Sie mit der Maus über einen Constraint-Knoten fahren, wird die eingeschränkte Referenzgeometrie in Teilen nun hervorgehoben.
  • Schrifteigenschaften des Skizzenbemassungstextes in einigen älteren Teilen können nicht geändert werden.
  • Das nach Parasolid exportierte Teil wird beim Import in andere Anwendungen als Baugruppe geöffnet.
  • Umgekehren-Checkbox fehlt in den Extrude-Dialogen in der spanischen Version.
  • 2D-Zeichnungen, die einen bestimmten Typ von BMP-Datei enthalten, können die Software zum Absturz bringen.
  • Eng integrierte Addons können wieder GDI-Grafiken rendern.
  • PNG-Datei-Export aus dem 3D-Arbeitsbereich erzeugt fälschlicherweise den Inhalt einer JPEG-Datei.
  • Einige STEP-Dateien führten zu Speicherfehlern.
  • Neu erstellte Geometrie nicht sichtbar, wenn die Bodenreflexion standardmäßig eingeschaltet ist.
  • Fehler bei der Veröffentlichung einiger Modelle im 3D-PDF-Format
  • Behebung von Fehlern bei der präzisen Schnittansicht in Arbeitsbereichen für Teile und Baugruppen
  • Behebung des Stabilitätsproblems bei der Konvertierung in Blech-Funktion
  • Korrektur für das gelegentliche Verschwinden der Kreuzschraffur in 2D-Schnittansichten
  • Korrektur des Problems, bei dem einige Teile nicht in STEP, Parasolid und 3D-PDF exportiert werden konnten.
  • Korrektur für das Ausblenden von kleinen Flächen, bei denen die Schwellenwerteinstellung 0px nicht eingehalten wurde.
  • Behebung des Absturzes bei der Konvertierung in SMP
  • Korrektur des STEP-Exports, der auf einigen Maschinen zu falschen Teilepositionen führte.
  • Korrektur des 3D-PDF-Exports, der auf einigen Maschinen zu falschen Teilepositionen führte.

• Operation rückgängig machen, nachdem der Interpolationspunkt eines 3D-Splines verschoben wurde, verzerrte den Spline.

• Absturz beim Erstellen einer präzisen Zeichnungsansicht aufgrund einer bestimmten Verrundungsgeometrie.

• Skalierungsprobleme beim Einfügen eines Katalog-Features in ein Teil mit verschiedenen Modelleinheiten.

• Der Cursor wird nicht zurückgesetzt, nachdem Sie im Bemassungswerkzeug über Skizzenknoten gefahren sind.

• Problem beim Platzieren eines Referenzpunkts von einer Achse und einer Ebene in eine Baugruppe.

• Dialoge werden manchmal außerhalb des Bildschirms angezeigt und sind daher für den Benutzer verborgen, wenn zwei Monitore verwendet werden.

• Mehrere transparente Flächenprobleme treten auf.

• Mehrere Probleme mit dem Messgerät, das bizarr agiert, wurden behoben.

• Verbesserte Lizenzierungslogik, um die Inbetriebnahme unter bestimmten Bedingungen zu verbessern.

• Die Textgrösse kann vor der Eingabe nicht auf 10pt gesetzt werden.

• Es wurde ein Problem behoben, bei dem die Software beim Öffnen einiger Baugruppen hängen blieb.

• Behoben Objekt-Referenzfehler beim Öffnen einer 2D-Zeichnung, die mit inaktiver Konfiguration des Teils gespeichert wurde.

• Wenn Sie eine Schnittansicht für einige Modelle aktivieren, werden einige Flächen transparent.

• Direct Entry Koordinatendialog auf dem 4K-Monitor verschoben

• Dialogfeld Kurvenpunkte verschieben auf dem 4K-Monitor vertauscht

• Index Out of bound error behoben - wenn Designs mehrere Konfigurationen haben.

• Objektref-Fehler beim Versuch, die Option "Skalierung ändern"

• Das Bearbeiten einiger Features führt dazu, dass Alibre Design abstürzt.

• Trimmen von versetzten Ellipsen Objekt Referenzfehler

• Alibre stürzt beim Schliessen einiger importierter Dateien ab.

• Alibre stürzt beim Start von Alibre Script aus dem Part/Asm-Arbeitsbereich lautlos ab.

• Das Bearbeiten von Textfiguren löst manchmal eine Ausnahme aus.

• Mehrere Probleme im Zusammenhang mit dem Export und der Darstellung von Modellen mit Assembly-Funktionen wurden behoben.

• Das Platzieren einer neuen Stückliste in einem leeren Zeichenarbeitsbereich löst keine Ausnahme mehr aus.





Alibre Script Verbesserungen




• Hinzugefügt Part.RemovePoint() und Part.RemovePlane()

• Hinzugefügtes Teil.AddPoint(Name, Punkt)

• Hinzugefügt Sketch.AddPoint(X, Y), veraltet Sketch.AddPoint(X, Y, IsReference)

• Hinzugefügt Part.AddAxis() für zylindrische Flächen

• Hinzugefügt Face.GetAdjoiningFaces()

• Hinzugefügt Part.AddPlane() für eine Achse und einen Punkt

• Punkt.X, Punkt.Y und Punkt.Z hinzugefügt.

• Hinzugefügt wurde ThreeD.GetPerpendicularVector()

• Hinzugefügt Part.AddAxis mit Punktobjekten

• Gesichtszuordnung zu 2D-Skizzen, Sketch.StartFaceMapping() und Sketch.StopFaceMapping() hinzugefügt.

• Generisches Mapping zu 2D-Skizzen, Sketch.StartMapping() und Sketch.StopMapping() hinzugefügt.

• TwoD.RotatePoint() hinzugefügt

• Hinzugefügt AssembledPart.GetAssemblyVertices()

• Hinzugefügt AssembledPart.GetAssemblyBoundingBox()

• AssembledPart.PartPointtoAssemblyPoint() und AssembledPart.AssemblyPointtoPartPoint() hinzugefügt.

• Face.GetEdges(), Face.GetVertices() Face.GetArea() hinzugefügt.

• Edge.GetVertices(), Edge.Length und Edge.IsRectangle() hinzugefügt.

• Assembly.GetPartOrientation() hinzugefügt.

• Assembly.Selections gibt nun die Auswahl von Unterbaugruppen, Teilen, Flächen, Kanten und Ecken zurück.

• Edge.GetPart(), Vertex.GetPart() und Face.GetPart() gaben nun ein AssembledPart anstelle von Part zurück, wenn der Rand / Vertex / Fläche über ein Dialogfenster ausgewählt wurde.

• Integrierte Funktionen CurrentPart() und CurrentAssembly() zur Konsole hinzugefügt.

• Integrierte Funktionen CurrentParts() und CurrentAssemblies() zur Konsole hinzugefügt.

• Integrierte Variable AlibreScriptVersion zur Konsole hinzugefügt

• Integrierte Klasse Windows() zur Konsole hinzugefügt

• Fremde Leerzeile nach Eingabe eines Befehls in der Konsole entfernt

 Separate Speicheroption für Benutzerdaten aus dem UI-Layout

• Jetzt können Teile in einer Baugruppe über Dialogfenster ausgewählt werden.

• Skript-geänderter Bezeichner '*' verschoben auf vor Skriptname

• Kapitel zum Handbuch über die eingebaute Funktionalität hinzugefügt

• Kapitel zum Handbuch zur Skizzenzuordnung hinzugefügt

• Sketch.PointtoGlobal() und Sketch.GlobaltoPoint() berücksichtigen nun Skripteinheiten.

• Fehler behoben, bei dem Part.AddPoint(Name, Liste) den Punkt an die falsche Stelle setzte.

• Fehler behoben, bei dem ThreeD.TransformPointUsingVectors() die X-Achse invertierte.

• Fehler behoben, der verhinderte, dass Teile erneut ausgewählt wurden, wenn die Teileauswahlbox den Fokus erhielt.

• Kann nun mit beschädigten Benutzereinstellungsdateien umgehen.

• Es wurde um einen Fehler in .NET- und/oder Drittkontrollen herum gearbeitet, der dazu führte, dass die Höhe des Editors nicht korrekt bestimmt wurde.

• Es wurde ein Problem behoben, das Alibre Script nach einer Neuinstallation von Alibre Design zum Absturz führte.

• Fehler behoben, die Fehler verursachen, wenn versucht wurde, Teilflächen, Kanten oder Ecken zu erhalten, wenn das Teil keinen Körper hat.

• Es wurde ein Fehler behoben, der dazu führte, dass die Browse-Buttons nicht deaktiviert wurden.

• Fehler behoben, der einen Fehler verursacht, wenn versucht wurde, Bilder oder Labels in Dialogfenstern zu aktivieren oder zu deaktivieren.

• Fehler behoben, der manchmal dazu führte, dass Face.DistanceTo() einen Wert von Null zurückgab.

• Fehler behoben, der verhinderte, dass die Zeilennummer in Fehlermeldungen angezeigt wurde.

• Fehler behoben, der zum Absturz führte, wenn ein Skript ausgeführt wurde, das nicht gespeichert wurde.

3D Grafik Performance
Alle unsere Rendering-Pipelines bieten neue und atemberaubende Leistung für grosse Modelle.
Alibre Design 2019 verfügt über eine neue Display-Pipeline für 2D und 3D, die Zeichnungen, Skizzen und 3D-Arbeitsbereiche umfasst. Alles, was im Produkt sichtbar ist, in 3D-Arbeitsbereichen und in 2D-Arbeitsbereichen, wurde überarbeitet:

• Text und Anmerkungen wie z.B. Textnotizen, Bemassungen, Feature Control Frames, Callouts, Labels, etc., die auf dem Grafikfenster (Canvas) angezeigt werden.
• Inhalte in 2D-Zeichnungen wie Zeichnungsansichten mit Standard-, Detail-, Teil-, Bruch- und verschiedenen Schnittansichten sowohl im Standard- als auch im Entwurfsmodus.
• Alle Arten von Skizzenfiguren während des Skizzierens, sowie Constraintsymbole und Skizzenmasse.
• Schattierte Darstellung von 3D-Modellen und deren Ansichtsbearbeitung wie Drehen/Planen/Zoomen etc.
• Rollover und Auswahl von Elementen auf dem Bildschirm, einschliesslich Flächen, Kanten, Skizzenfiguren, Abmessungen, Text, Anmerkungen usw.
• Vorschau der Anzeige von grafischen Figuren während verschiedener Operationen, die Features, Einschränkungen, Skizzengeometrie, verschiedene Musterungsoperationen in allen 3D- und 2D-Arbeitsbereichen erstellen oder bearbeiten.
Leistungschub bei grossen Baugruppen
Die Leistung der Ansichts-Interaktionen Drehen/Pan/Zoom in Frames pro Sekunde (FPS) ist jetzt bis zu 5x schneller.
DirectX Upgrade
Springen Sie von DirectX 9 auf DirectX 11 mit jahrelangen Weiterentwicklungen.
Verwenden Sie Ihre Grafikkarte
Die komplett neue Rendering-Pipeline nutzt nun Ihre Grafikkarte voll aus.
Wer profitiert am meisten von dieser Verbesserung?
Konstrukteure, Zeichner und Designer mit den folgenden Eigenschaften werden die grössten Leistungssteigerungen verzeichnen:
- Arbeiten an 1920x1080, 2K oder 4K Displays
- Arbeiten an grossen Modellen
- und jene die eine Grafikkarte der gehobenen Klasse haben

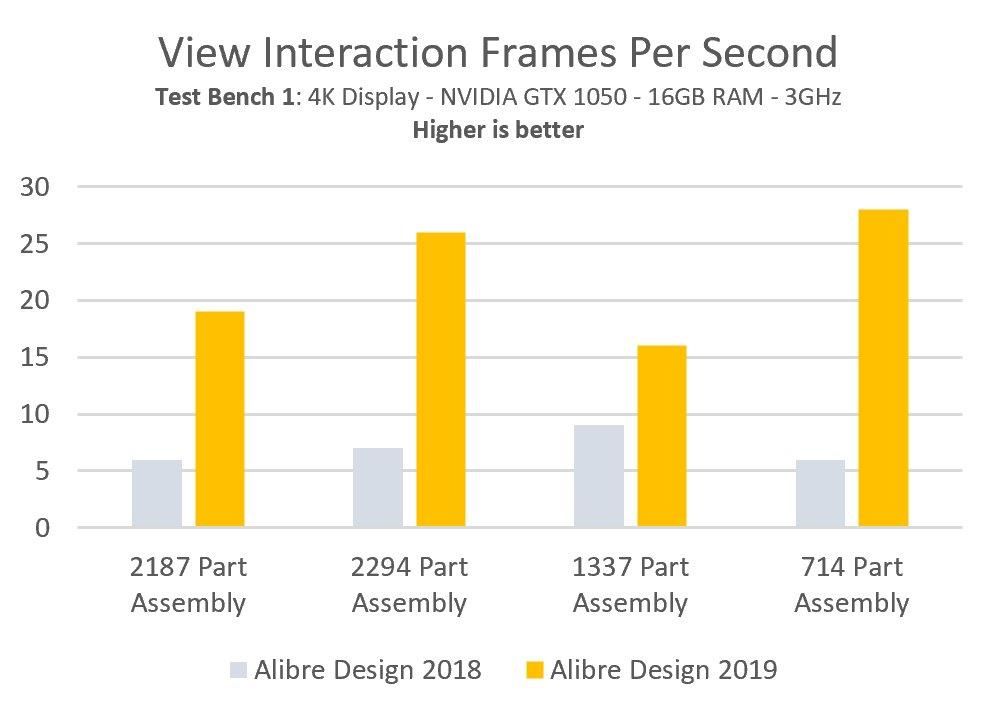

Benchmark 1, grosse Baugruppe?
Der Vergleich von Alibre Design 2018 mit Alibre Design 2019 zeigt einen signifikanten Leistungsgewinn bei der Arbeit mit grossen Auflösungen und Baugruppen auf High-End-Geräten.

Modell 1, Beschleunigungsfaktor: 3.2
Modell 2, Beschleunigungsfaktor: 3.7
Modell 3, Beschleunigungsfaktor: 1.8
Modell 4, Beschleunigungsfaktor: 4.7

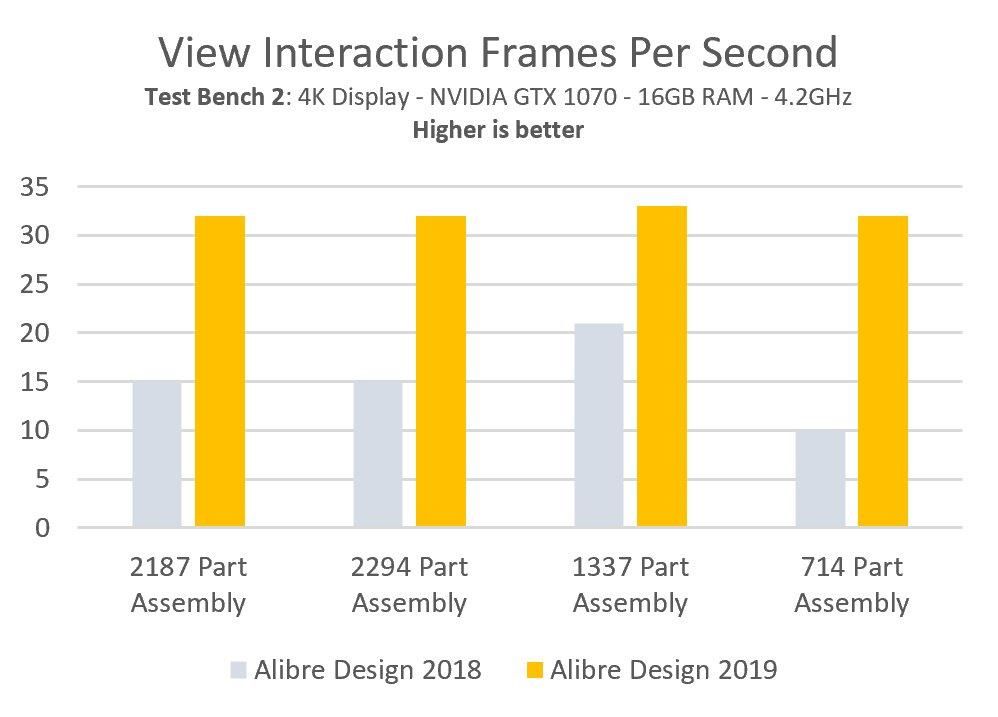

Benchmark 2, grosse Baugruppe?
Der Vergleich von Alibre Design 2018 mit Alibre Design 2019 zeigt einen signifikanten Leistungsgewinn bei der Arbeit mit grossen Auflösungen und Baugruppen auf High-End-Geräten.

Modell 1, Beschleunigungsfaktor: 2.1
Modell 2, Beschleunigungsfaktor: 2.1
Modell 3, Beschleunigungsfaktor: 1.6
Modell 4, Beschleunigungsfaktor: 3.2
3D- und 2D-Grafik Wiedergabequalität
Schön gerendert und mit Freude an der Arbeit.
Klare, saubere Linien in 2D und 3D

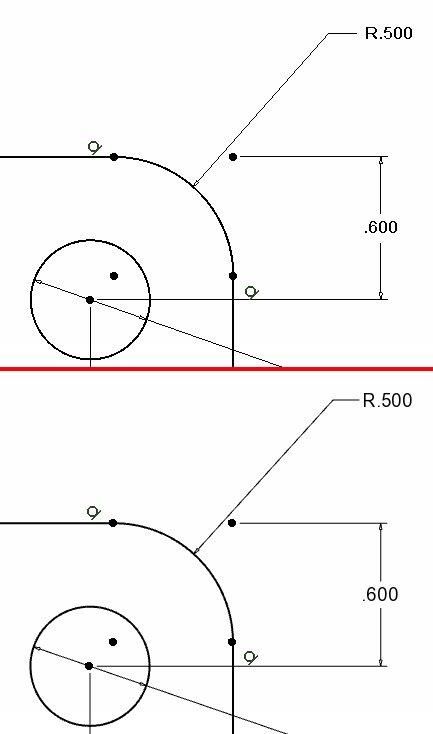

Antialiasing lässt 3D und 2D mit klaren Linien ohne gezackte Kanten erscheinen.
Superschöne Textfonts
Der Text sowie Bemassungen sind jetzt gestochen scharf, klar und leicht lesbar.
High-End-Effekte
Wählen Sie aus einer Vielzahl von Lichteffekten, damit Ihr Modell gut aussieht.
3D-Grafiken
Oben: 2018, unten: 2019

Scharfe Kanten, eine gute Beleuchtung und Anti-Aliasing machen das Arbeiten in 3D zu einem Vergnügen. Modelle und Screenshots sehen präsentationsreif aus.
Skizzen / Zeichnungen
Oben: 2018, unten: 2019

Skizzenfiguren, Anmerkungen, Bemassungslinien, Text und vieles mehr werden deutlich verbessert, ohne gezackte Kanten. Das Bild wird dem nicht gerecht - man muss es benutzen. Besonders auf Laptop-Monitoren zu erkennen.
Visuelle Stile
Mischen und kombinieren
Normal
Bodenschatten
Bodenspiegelung
Schattenberechnung (Shadow Map)
Ambient Occlusion !
Silhouettenkanten
Echte Linienbreiten in 2D-Zeichnungen
Die Linienstärken werden ab Version 2019 in den 2D-Ableitungen visualisiert
Echtzeit-Linienstärken
Anzeigen und Anpassen von Linienbreiten in Echtzeit in 2D-Zeichnungen.
Keine Druckvorschau erforderlich
Sie müssen keine Druckvorschau oder Veröffentlichung mehr durchführen, um zu sehen, wie es aussehen wird.
Komplett neue Import/Export-Schnittstellen
Dank den superaktuellen HOOPS-Komponenten verbessert sich der Import/Export massiv
Deutlich bessere Erfolgsquote
In unseren Tests ist es der neuen Pipeline gelungen, Dateien viel häufiger zu importieren als der älteren Version.
Neue Formate
Unterstützung für STEP242- und NX-Dateien hinzugefügt.
Solidworks Export entfernt
Die neue Pipeline unterstützt den Export von Solidworks nicht mehr, aber der Export von Parasolid erfüllt den gleichen Zweck.

Flexibilisierung bei "Flexible Unterbaugruppe" (Make Flexible)
Was bedeutet "Flexible Unterbaugruppe"?
Normalerweise fungiert eine Unterbaugruppe als ein einzelnes Objekt innerhalb einer Baugruppe. Durch die Aktivierung von "Flexible Unterbaugruppe" wird die Unterbaugruppe von ihren Einschränkungen befreit, so dass sie sich effektiv innerhalb der obersten Ebene bewegen kann.

Welche Probleme gab es mit "Flexible Unterbaugruppe"?
Eine Einschränkung innerhalb von "Flexible Unterbaugruppe" bedeutete, dass "Flexible Unterbaugruppe" nicht funktionieren würde, wenn Ihre Unterbaugruppe eine Montage-Referenzgeometrie als Einschränkungsziele hätte. Da die Verwendung von Referenzgeometrien für Montageeinschränkungen üblich ist, konnte Make Flexible oft nicht eingesetzt werden.

Was hat sich geändert?
Umfangreiche Arbeit wurde geleistet, um diese Einschränkungen mit Make Flexible zu beseitigen, so dass es unter viel mehr Bedingungen  eingesetzt werden kann.

Startfenster (Home Window)
Klicken Sie mit der rechten Maustaste auf eine Voransicht bei "Letzte Dateien..."
Wenn Sie zuvor mit der rechten Maustaste auf ein Symbol für die zuletzt verwendete Datei klicken, wird der Windows-Ordner mit der Datei geöffnet. Wir haben dies erweitert, um nun die Datei im Verzeichnis hervorzuheben, die auf einer Benutzeranfrage basiert.

Wenn Sie noch Fragen haben können Sie diese gerne hier hier stellen...
