Was ist neu in
Alibre Design
V26 zur V25?
Freigabe : 13. Dezember 2022
Für Wartungsnehmer
wie immer kostenlos.
Freigabe : 13. Dezember 2022
Für Wartungsnehmer
wie immer kostenlos.

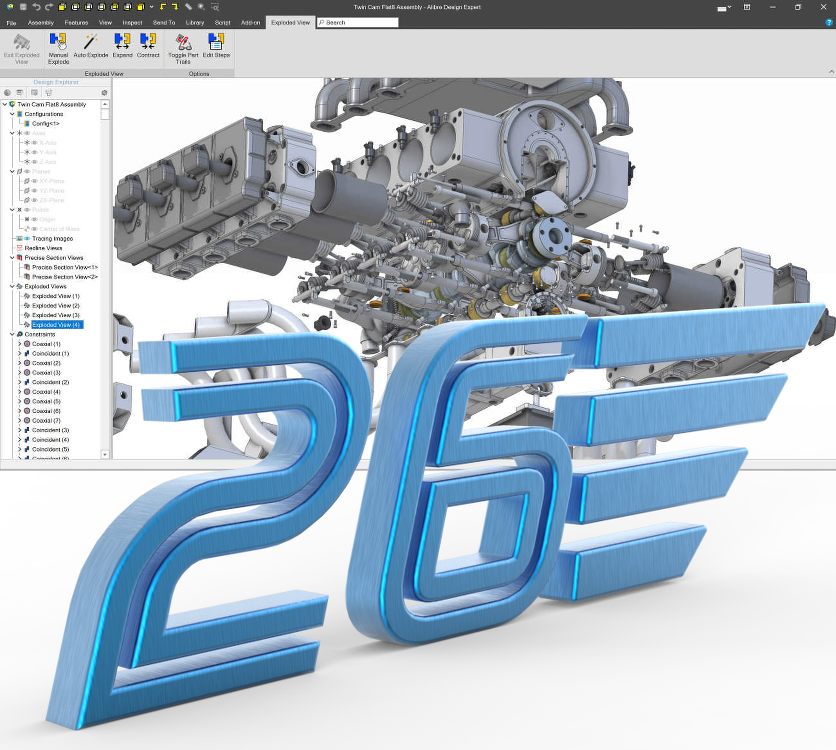

Alibre Design V26
Erweiterungen und Bugfixes: 72
Ab Version 26 installiert sich Alibre Design parallel zur bestehenden Version 25 und beide Versionsstufen können somit gleichzeitig genutzt werden.
ACIS, 2D-DCM, 3D-DCM, HLM
Die neuesten Versionen der oben genannten Toolkits wurden übernommen!

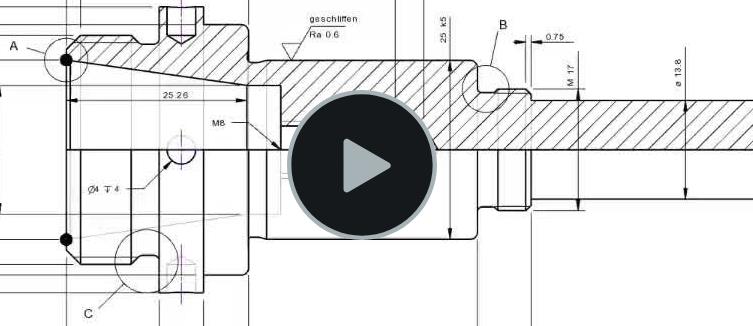

Werkzeug zur Neuverknüpfung der Bemassung
Mit einem neuen Werkzeug können Sie die mit einer Bemassung verknüpfte Zielgeometrie neu definieren und dabei die Anpassungen an der Bemassung beibehalten. Kein "Löschen und neu erstellen" mehr. Ausserdem lassen sich nicht zugeordnete Bemassungen schnell wieder zuordnen, so dass die Nacharbeit auf ein Minimum reduziert wird.
Pfeil-basierte Bemassungsausrichtung
Die Pfeile rasten jetzt beim Ziehen von Bemassungen aneinander ein, was eine perfekte Ausrichtung der Pfeile erleichtert.
Ändern der aktiven Konfiguration einer Zeichnungsansicht

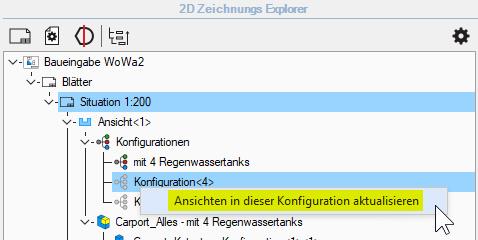

Die aktiv angezeigte Konfiguration einer Zeichnung kann jetzt über den Zeichnungsexplorer geändert werden.
Auswahl von Zeichnungsvorlagen
Vorlagen werden jetzt nach dem Standard kategorisiert, der gespeichert wird. Standardmässig werden nur Vorlagen angezeigt, die den von Ihnen normalerweise verwendeten Standards entsprechen.
Toleranzen für 0-Werte
Es gibt jetzt eine Option, um die + oder - Symbole für Toleranzwerte von 0 zu entfernen.
Intelligente Bemassungen
Mit intelligenten Bemassungen lässt sich jetzt viel besser bestimmen, ob eine Bemassung ohne Überlappung der Bemassungslinien "nach innen" passt. Dies führt jetzt zu einer Bemassungsplatzierung, die viel weniger potenzielle Nacharbeit nach der Platzierung erfordert.
Ordinatenbemassung:
Kette fortsetzen
Eine Schaltfläche "Ordinatenbemassung fortsetzen" wurde dem Popup-Menü für Ordinatenbemassungen hinzugefügt, um das Hinzufügen weiterer Elemente zu erleichtern.
Ordinatenbemassung:
Während der Erstellung neu positionieren
Sie können jetzt einzelne Ordinatenbemassungen nach links und rechts verschieben, während Sie sich im Werkzeug für Ordinatenbemassungen befinden, so dass Sie die Bemassungen neu positionieren können, ohne das Werkzeug verlassen zu müssen.
Ordinatenbemassung:
Negative Werte

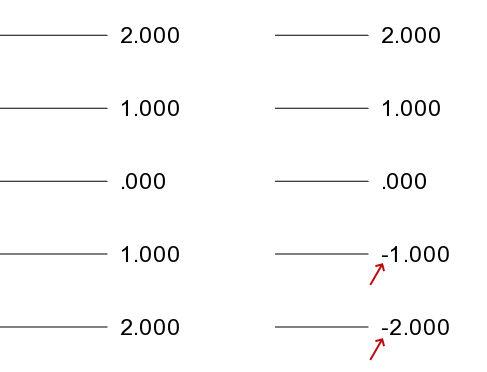

Eine neue Option unter Bemassungsstile ermöglicht es Ihnen, negative Vorzeichen auf Bemassungen links oder rechts der 0-Bemassung anzuzeigen, z. B. -34,2 mm. Sie können auch umkehren, welche Seite der Null-Bemassung als negativ angesehen wird. Der Bemassungsstil, der auf die Basisbemassung (0) angewendet wird, steuert diese Funktionen.
Ordinatenbemassung:
Unabhängige Neupositionierung

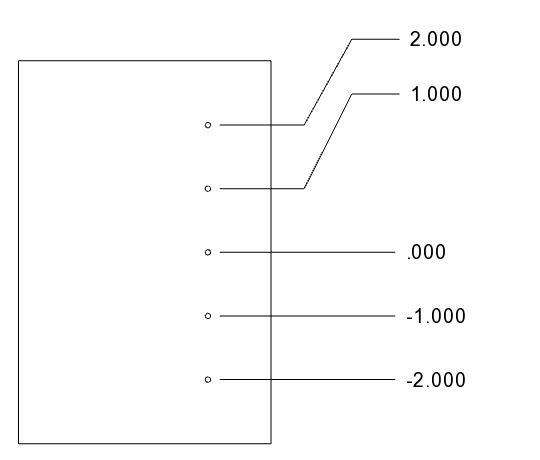

Wenn Sie mit der rechten Maustaste auf eine Ordinatenbemassung klicken, können Sie die Option "Ordinatenbemassung ausrichten" deaktivieren. Auf diese Weise können Sie den Versatz der Ordinatenbemassung gegenüber der Kette eigenständig neu positionieren.
Festlegen mehrerer Bemassungseigenschaften im Bemassungswerkzeug
Sie können jetzt mehrere Bemassungen auswählen, während das Bemassungswerkzeug aktiv ist, und Eigenschaften auf mehrere Bemassungen gleichzeitig anwenden, ohne erst den Skizziermodus verlassen und dann das Auswahlwerkzeug verwenden zu müssen.
Bemassungen im Bemassungswerkzeug löschen
Es ist jetzt möglich, eine einzelne oder mehrere Bemassungen auszuwählen und im Bemassungswerkzeug auf Löschen zu drücken, um die Bemassungen zu entfernen. Zuvor war es nur möglich, eine einzelne Bemassung über das Rechtsklickmenü zu löschen oder den Skizziermodus zu verlassen und mehrere Bemassungen mit dem Auswahlwerkzeug auszuwählen.
Wahl des Trennzeichens ( , oder . )
Bisher wurde das in Zeichnungen verwendete Trennzeichen von den regionalen Einstellungen der Maschine übernommen. In den meisten Fällen ist dies in Ordnung, aber es gibt eine neue Option, mit der Sie in den Dateieigenschaften > Anzeige von Teilbildern wählen können, ob ein Komma oder ein Punkt als Trennzeichen verwendet werden soll.
Option ISO 8601 Datumsformat
Bisher wurde das Datumsformat von den Systemeinstellungen des Rechners übernommen. Dies konnte die korrekte Formatierung nach ISO 8601 erschweren. Eine neue Einstellung in "Dateieigenschaften > Anzeige von Teilbildern" ermöglicht die explizite Auswahl von ISO 8601.
ISO-Schweissnaht-Symbole
ISO-Schweisssymbole haben jetzt die Option, eine gestrichelte Linie anzuzeigen, damit die Norm eingehalten werden kann. Aus technischen Gründen kann dies nur auf neue Schweissnaht-Symbole angewendet werden, die in v26 oder später erstellt wurden.
Erscheinungsbild von Bemassungen und Kommentaren
Es wurden verschiedene Verbesserungen an Dimensionen und Anmerkungen vorgenommen, um deren Aussehen und interne Ausrichtung zu verbessern. Einige Beispiele:
Ziehen von Feature Control Frames
Das mehrfache Ziehen von Feature Control Frame-Anmerkungen in 2D-Zeichnungen konnte zu einem Absturz führen.
Komma-getrennte Bemassungen
Das Komma-Trennzeichen in einer Bemassung wurde manchmal in eine Dezimal-Trennung umgewandelt, wenn eine gespeicherte Zeichnung erneut geöffnet wurde.
Cursor-Problem
Der Cursor im Werkzeug Ordinatenbemassung zeigte in einigen Fällen nach dem Zoomen das falsche Bild an.
Bemassung in vorselektierten Ansichten
Es ist nicht möglich, bestehende Bemassungen zu ziehen und gleichzeitig neue zu erstellen, wenn der Bemassungsbefehl mit einer vorselektierten Ansicht gestartet wird.
Fortsetzen von Ordinatenbemassungen
In einigen Fällen konnten Sie Ordinatenbemassungen fälschlicherweise fortsetzen, indem Sie Figuren in anderen Ansichten als derjenigen, die die Basisbemassung enthält, ausgewählt haben.
Alles speichern unter in einer Zeichnung mit projizierten Bemassungen
Wenn während des Vorgangs "Alles speichern unter" in einer Zeichnung, die projizierte Bemassungen (keine regulären Bemassungen) enthält, die Dateinamen aktualisiert werden, wurden die projizierten Bemassungen beschädigt.
Benutzerdefiniertes Symbol in leere Zeichnungen einfügen
Wenn eine Zeichnung leer war, war das Werkzeug Benutzerdefiniertes Symbol einfügen in der Dropdown-Liste Benutzerdefiniertes Symbol nicht verfügbar, da diese selbst ausgegraut war.
Pfeilspitze des Stücklistenaufrufs nicht durchgehend
In einigen Fällen waren die Pfeile der Stücklistenaufrufe nicht ausgefüllt.
Ordinatenbemassungen mit Toleranzen überschneiden Bemassungslinien
In einigen Ausrichtungen überlappten Ordinatenbemassungen mit Toleranzen die Bemassungslinien. Es wurde eine zusätzliche Füllung hinzugefügt.
Horizontale Bemassung auffüllen
Viele Bemassungen hatten eine Auffüllungslogik, die zu einem falschen zusätzlichen Abstand zwischen dem äussersten linken Zeichen und der Bemassungslinie führte, wodurch der Bemassungstext innerhalb des Bemassungsraums nicht zentriert war.
Winkelbemassung - Abstand zwischen ° und Zahl
Zwischen der Zahl und dem °-Symbol befand sich ein zusätzlicher Abstand, der dazu führte, dass die Bemassung wie 45 ° statt 45° aussah. Dies gilt für Zeichnungen und Modellierungsumgebungen.
Echtzeit-Liniendicken in skalierten Ansichten führten zu Dickenproblemen
Es wurden mehrere Korrekturen im Zusammenhang mit Bemassungen, Mittellinien, kosmetischen Gewinden usw. in skalierten Ansichten vorgenommen, so dass sie nun korrekte Dicken anzeigen.

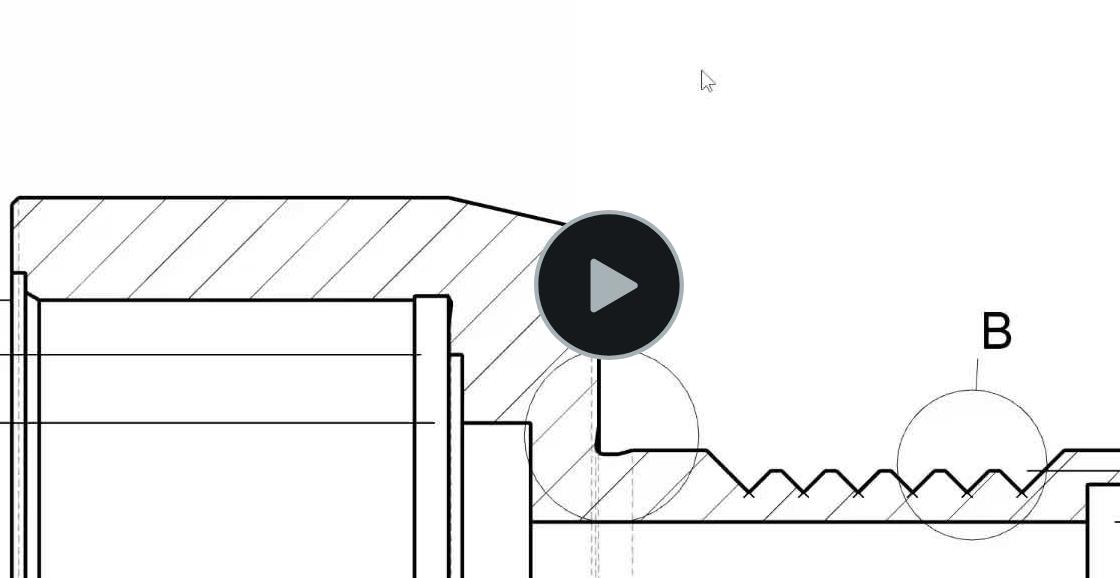

Kosmetische Gewinde für Senkbohrungen
Das Zeichnen von kosmetischen Gewinden für Senkbohrungen wurde nicht korrekt beendet, wenn die Option "Umgekehrt" der Bohrungsoperation aktiviert ist.
Bemassung nach Mittelpunktmarkierungen
Das Bemassen nach Mittelpunktsmarken konnte zu einem merkwürdigen Verhalten führen oder mehrere Schritte erfordern, um den gewünschten Knoten freizulegen. Dieses Verhalten wurde verbessert, so dass es jetzt viel häufiger "einfach funktioniert".
Auswahl der Fasenabmessung
Das Werkzeug Fasenbemassung erlaubte fälschlicherweise die Auswahl von Zielen aus inaktiven Zeichnungsansichten.
Vom Benutzer erstellte Ebenen verschwinden
Vom Benutzer erstellte Layer verschwinden aus der Zeichnung, wenn der Benutzer die Blatteigenschaften bearbeitet, ohne die Zeichnungsvorlage zu ändern.
Falsche Layerübertragung
Zeichnungsvorlagenelemente übernehmen manchmal fälschlicherweise die Ebeneneigenschaften einer neu hinzugefügten Ebene in einer 2D-Zeichnung.
Gestrichelte Linien
Elemente mit gestrichelten Linien wurden sofort nach dem Öffnen einer Zeichnung als durchgezogene Linien angezeigt.
Falsche 2D-Punkt-Visualisierung
2D-Zeichnungspunkt (Kreuz) wurde beim Öffnen einer gespeicherten Zeichnung als grosser Punkt angezeigt.
Echtzeit-Linienbreiten für Template-Linien
Die Linienbreiten von Zeichenvorlagen wurden in einigen Fällen nicht korrekt angezeigt oder gedruckt, wenn die Echtzeit-Linienbreiten aktiviert waren.
Echtzeit-Linienbreiten für Explosionspfade
Explosionspfade (in Zeichnungen) wurden mit der falschen Linienbreite angezeigt, wenn die Echtzeit-Linienbreiten aktiviert sind.
Echtzeit-Linienbreiten für Stücklistentabellen
Stücklistentabellen-Gitterlinien wurden mit der falschen Linienbreite angezeigt, wenn die Echtzeit-Linienbreiten aktiviert sind.
Echtzeit-Linienbreiten für Ansichten mit mehreren Modelleinheiten
Präzise Zeichnungsansichten mit Teilen unterschiedlicher Modelleinheiten erhalten falsche Linienbreiten, wenn die Echtzeit-Linienbreiten aktiviert sind.
Echtzeit-Linienbreiten für Skizzenelemente
Skizzenfiguren in Zeichenblättern, die keine Ansichten enthalten, erhalten falsche Linienbreiten, wenn die Echtzeit-Linienbreiten aktiviert waren.

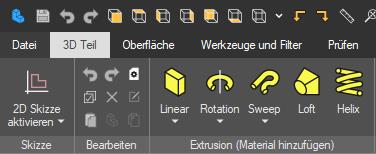

Alle Ribbon-, Symbolleisten-, Menü-, Popup- und Explorer-Symbole jetzt vektorbasiert
Alle Icons sind jetzt vektorbasiert, d.h. sie sind bei jeder Auflösung gestochen scharf. Die meisten Dialoge sind von dieser Änderung (noch) nicht betroffen. Diese Änderung ist die erste einer Reihe grosser Änderungen an der Benutzeroberfläche, die in den kommenden Versionen vorgenommen werden.
Dunkler Modus und weitere Modi für Farbenblinde
Es wurden neue Farbschemata für den dunklen Modus und verschiedene farbenblindfreundliche Paletten hinzugefügt. Beachten Sie, dass diese Änderungen derzeit nur die Multifunktionsleiste, die Symbolleisten, die Menüs und alle dazugehörigen Symbole betreffen. Im Laufe der Zeit werden diese Änderungen das gesamte Produkt einschliesslich der verschiedenen Explorer und aller Dialoge betreffen.
Option "Umgebungsverdeckung" global deaktivieren
Umgebungsverdeckung (Ambient Occlusion) ist für ältere Teile, die vor der Implementierung von Umgebungsverdeckung gespeichert wurden, standardmässig aktiviert. Für diejenigen, die sie vollständig deaktivieren möchten, gibt es eine neue Systemoption, um sie für alle Teile und Baugruppen zu deaktivieren.
Umgebungsverdeckung im Skizzenmodus deaktiviert
Die Umgebungsverdeckung wird jetzt im Skizzenmodus automatisch vorübergehend deaktiviert. Dies verhindert visuelle Artefakte im Zusammenhang mit dem Raster und anderen Ablenkungen.
Abschaffung der Feature-basierten Kantenfarbe
Die Einstellung für die Kantenfarbe von Feature Color ist veraltet. Sie ist jetzt ausgegraut und wird in einer späteren Version entfernt werden.
Standardmässiger kreisförmiger Mustertyp
Der Standardtyp für kreisförmige Muster ist jetzt "Gleicher Winkel", so dass die Elemente gleichmässig um einen Mittelpunkt verteilt sind. Der Dialog merkt sich auch, was Sie zuletzt verwendet haben.
Sichtbarkeit von Skizzeninferenzlinien
Skizzenableitungen sind jetzt grösser und deutlicher über dem Rastergitter und/oder der 3D-Geometrie hinter der Skizze sichtbar.
Ordinatenbemassung Cursor
Die Ordinatenbemassung hat jetzt einen eigenen Cursor.
String-Änderungen
Verschiedene Änderungen an den Zeichenfolgen in der gesamten Benutzeroberfläche zur Verbesserung der Klarheit und Prägnanz.
Rechtsklick-Menüs in Zeichnungen
Einige Menüs wurden reorganisiert und in einigen Fällen fehlende Werkzeuge hinzugefügt.
Benutzerdefiniertes Symbol fehlt in der Symbolleistenanpassung
Die Schaltfläche Benutzerdefiniertes Symbol einfügen fehlte im Dialogfeld Symbolleiste anpassen in 2D-Zeichnung.
Script bei gesperrten Teilen deaktiviert
Zuvor war das Skriptmenü bei gesperrten Teilen nicht deaktiviert, obwohl es das hätte sein sollen.
Benutzerdefiniertes Symbol fehlt in der Symbolleistenanpassung
Die Schaltfläche Benutzerdefiniertes Symbol einfügen fehlte im Dialogfeld Symbolleiste anpassen in 2D-Zeichnung.
Script bei gesperrten Teilen deaktiviert
Zuvor war das Skriptmenü bei gesperrten Teilen nicht deaktiviert, obwohl es das hätte sein sollen.
Ausgewähltes Referenzfigurwerkzeug wird nicht immer in der Multifunktionsleiste angezeigt
Wenn im Skizzenmodus eine Referenzfigur ausgewählt wurde, war das Werkzeug manchmal nicht in der Multifunktionsleiste sichtbar.
Dialog zur Erstellung von Standardansichten
Auf einigen Bildschirmen war es schwierig zu erkennen, welche Ansichten ausgewählt waren und welcher Ansichtstyp ausgewählt war.
Zwangsbedingungen mit toroidaler Geometrie
In einigen Fällen führte die Beschränkung der Torusgeometrie zu einer Fehlermeldung.
Tangente mit Offset-Zwangsbedingung zwischen Teilekopien mit Modelleinheiten, die sich von den Modelleinheiten der Baugruppe unterscheiden
In diesen Fällen, typischerweise bei importierten Teilen mit anderen Modelleinheiten als Zentimetern, würde der Tangentenversatz fehlschlagen.
Ziehvorgang (Drag&Drop) im Design Explorer
Es wurde ein Problem behoben, das dazu führte, dass Skizzen unter bestimmten Umständen vorübergehend aus dem Design-Explorer verschwanden, wenn sie um den "Hundeknochen" gezogen wurden.
3D-Vorschau führte dazu, dass eine abgebrochene Bohrung den "Hundeknochen" fälschlicherweise verschob.
Wenn die 3D-Vorschau aktiviert ist, wurde beim Aufrufen und anschliessenden Abbrechen des Bohrungswerkzeugs das Hundeknochen fälschlicherweise um ein Feature nach oben verschoben, wodurch das Feature unterdrückt wurde.
Skizzenbasierte Konstruktionspunkte auf dem Skizzenursprung
Alle Konstruktionspunkte (d. h. Referenzpunkte), die mit dem 2D-Skizzenursprung-Knoten erstellt wurden, verloren ihre Referenz, wenn das Teil erneut geöffnet wird.
Die 3D-Vorschau führte dazu, dass die abgebrochene Bohrung den Hundeknochen nicht richtig bewegte.
Wenn die 3D-Vorschau aktiviert ist, wurde beim Aufrufen und anschliessenden Abbrechen des Bohrungswerkzeugs der Hundeknochen fälschlicherweise um ein Feature nach oben verschoben, wodurch das Feature unterdrückt wurde.
Skizzenstatus zeigt fälschlicherweise Vollständig definiert an
Innerhalb einer Skizze wurde in der Statusleiste am unteren Rand "Vollständig definiert" angezeigt, während in einigen Arbeitsabläufen "Unterdefiniert" angezeigt werden sollte.
Sichtbarkeit von Bezugsbildern
Tracing-Bilder, die mit der 3D-Geometrie koplanar waren, "kämpften" mit der 3D-Geometrie um die Priorität der Sichtbarkeit. Dies führte manchmal dazu, dass das Bild von der Geometrie verdeckt wurde. Jetzt haben Abtastbilder mit koplanarer Geometrie Sichtbarkeitspriorität.
Umbenennung eines untergeordneten Flansches
Die Umbenennung eines untergeordneten Flansches eines Mehrfach-Flanschvorgangs wurde nach der Neugenerierung nicht beibehalten.
Absturz bei der Anzeige in wissenschaftlicher Notation
Die Anzeige von Werten in wissenschaftlicher Notation mit einer Mantisse von 1 kann zu einem Absturz führen.
Messwerkzeug mit Gewindelöchern
Bohrungen mit Gewinden konnten nicht als Eingänge für das Messwerkzeug verwendet werden.
Speichern-Benachrichtigung
Wenn der Speichertyp auf "Benachrichtigen" eingestellt war, wurde der Benutzer manchmal nicht benachrichtigt, wenn die einzige Änderung in den Teiledaten/Eigenschaften bestand.
Alibre Script: Polygon
AddPolygon API platziert Polygon an falscher Stelle.
