Alibre Design Version 27

Alibre Design v27 - Einführung von Spreadsheet-gesteuerten Teilbibliotheken

Unterschied zwischen Toolbox und Konfogurationen:

Toolbox dient zur Erstellung dynamischer Teile basierend auf Daten in einer Excel-Datei. Dies ist am nützlichsten, wenn die Teile alle ähnlich sind, aber nur unterschiedliche Abmessungen haben und es viele davon gibt. Beispielsweise verfügt ein Excel möglicherweise über 500 Datenzeilen für verschiedene Schraubengrößenabmessungen, und Sie können die Toolbox verwenden, um bei Bedarf effektiv eine der 500 Zeilen auszuwählen und das Teil für Sie erstellen zu lassen.

Konfigurationen dienen auch der Erstellung von Varianten und können eine ähnliche Wirkung erzielen, allerdings erfolgt die Dateneingabe manuell und nicht über Excel. Konfigurationen gehen darüber hinaus und können die Unterdrückung von Merkmalen, Teiledaten, Farben und andere Dinge verwalten. Ein wesentlicher Unterschied besteht darin, dass Toolbox ein Teil erstellt und dies dann erledigt, wobei Konfigurationen immer beim Teil oder der Baugruppe verbleiben und Sie die verwendete Konfiguration jederzeit ändern können.

Wenn Sie über viele Varianten verfügen und Ihre Daten in einer Tabelle vorliegen und Sie lediglich in der Lage sein müssen, die Abmessungen zwischen den Varianten zu ändern, verwenden Sie die Toolbox.

Wenn Sie weniger Varianten haben und um diese zu erreichen, mehr als nur Abmessungen ändern müssen, z. B. Merkmalsunterdrückung, oder wenn Sie möchten, dass das Teil jederzeit und überall dynamisch konfigurierbar ist, verwenden Sie Konfigurationen.

Neues Feature: Möglichkeit, ein Teil-Feature entlang eines beliebigen Pfades zu mustern

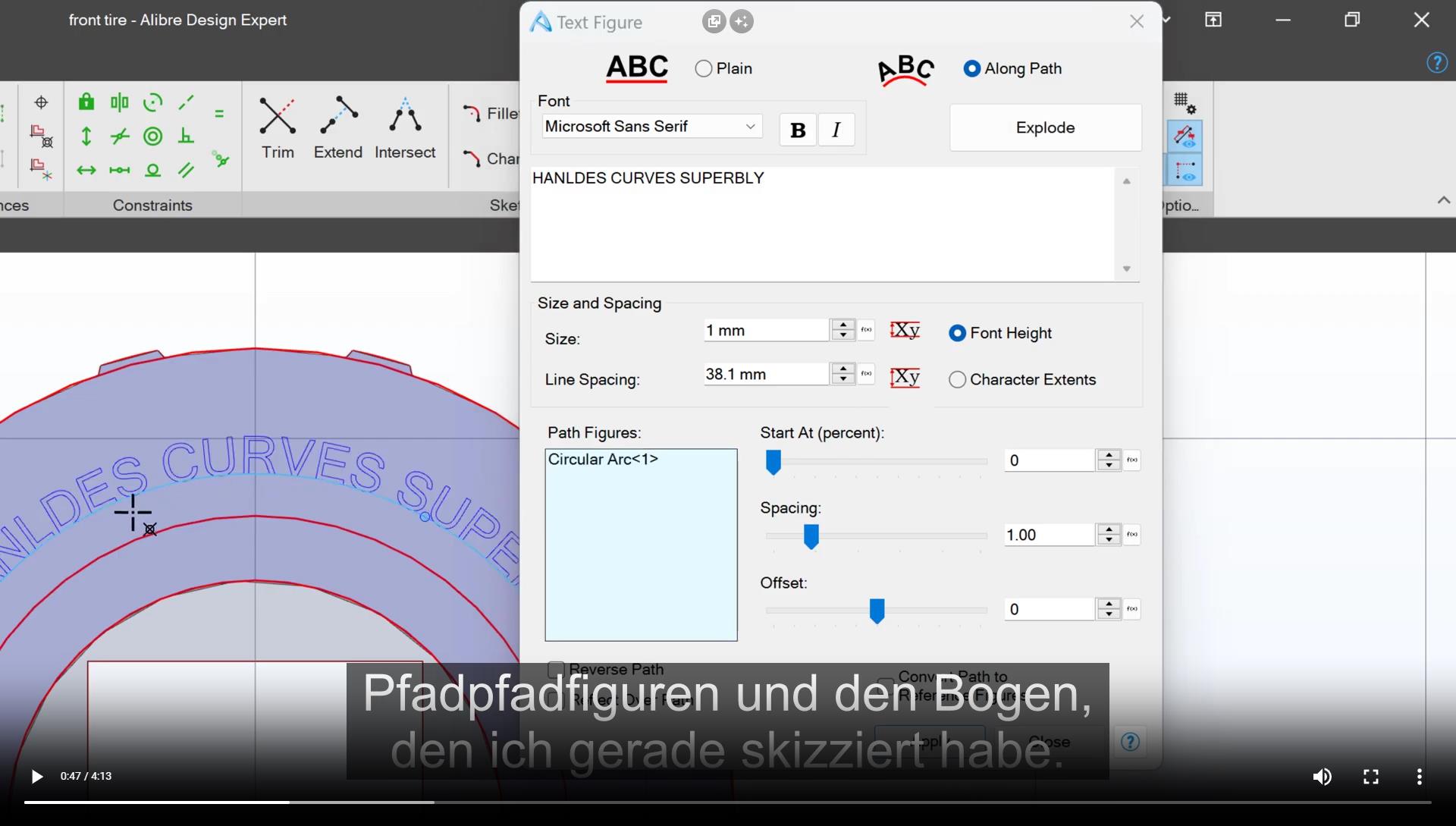

Neues Feature: Erstellen von Text entlang von Skizzen Grafiken -> Bögen, Kreise, Splines etc.

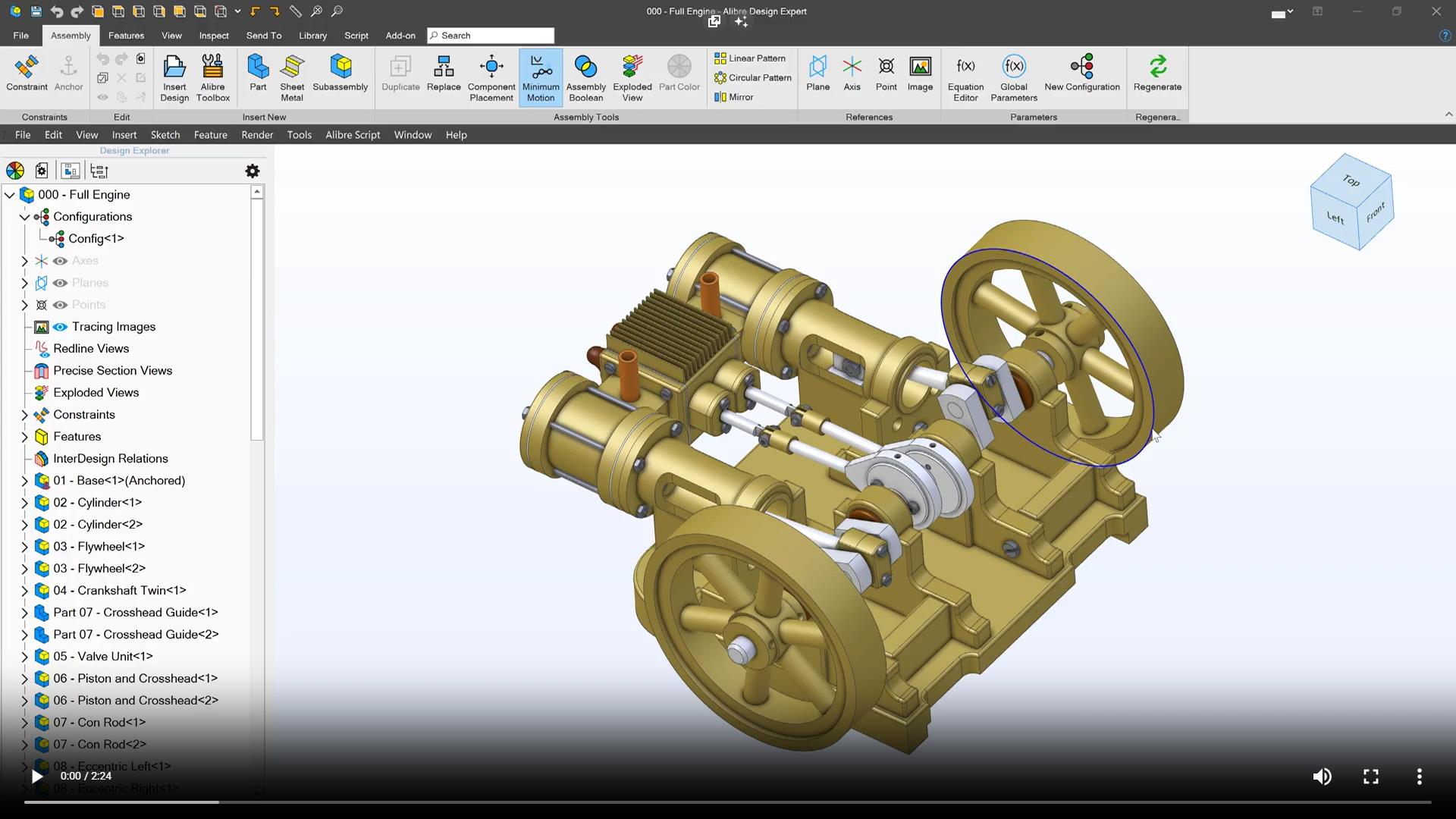

Neues Feature: Gruppieren von Teilen und Unterbaugruppen im Design Explorer innerhalb einer Baugruppe
Neues Feature: Teile, Gruppen und Komponentenmuster im Design Explorer innerhalb einer Baugruppe verschieben
Neues Feature: Alibre Toolbox - Excel-gesteuerte Bibliothek

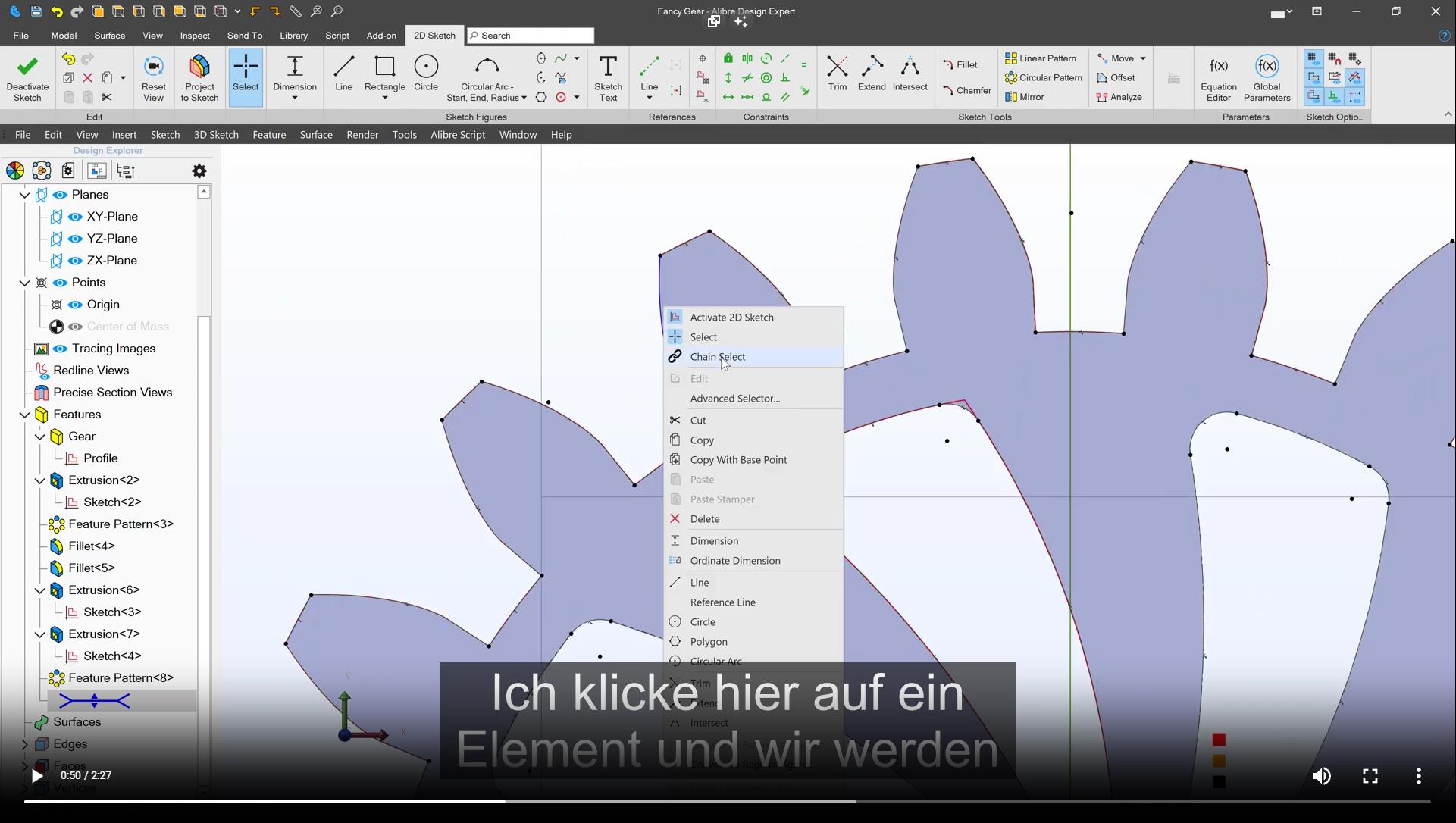

Neues Feature: Kettenauswahl und Farbauswahl
Verbesserung: Optimierung für Bemassungen in Schnittansichten von Zeichnungen, damit diese bei Modelländerungen nicht getrennt werden
Verbesserung: Verbesserung der Qualität / Konsistenz der Miniaturvorschau im Home Window
Verbessert: Möglichkeit, in der API einen Screenshot -> Thumbnail zu erzeugen
Verbesserung : Änderung der Hintergrundfarbe für das Farbschema 'Standard' in ein helles Himmelblau anstelle des Meeresgrüns
Verbesserung : Hinzufügen einer Dateizuordnungsoption für nicht native CAD-Dateien im Alibre-Installationsdialog
Verbesserung : AlibreScript API zur Erstellung von 3D Design Punkten, die mit der Quellgeometrie verbunden bleiben
Bug: Shell-Dialog im Teile-Arbeitsbereich in der Grösse veränderbar machen
Bug: Rückgängig machen des Ziehens einer Baugruppe dauert in manchen Fällen sehr lange
Bug: Trimmen von mehr als 13 Objekten in einer gemusterten Skizze führt zu einem Absturz/Freeze
Bug: Skizze, die von einem konischen Abschnitt projiziert wird, ändert die Form, wenn die Assoziativität beibehalten wird
Bug: STEP-Dateien mit einem Volumenkörper und einem Oberflächenkörper werden als ein Volumen mit einem Körper mit zwei "Klumpen" importiert.
Bug: Einige Linienbreiten werden in veröffentlichten 2D-PDFs nicht berücksichtigt, wenn die Option Echtzeit-Linienbreite aktiviert ist
Bug: Einige Werkzeuge in der Skizzen-Symbolleiste arbeiten nicht, nachdem die Explosionsansicht der Baugruppe verlassen wurde
Bug: Der Text der Skizzen-DOF*-Status-Legende ist abgeschnitten (geht über das Fenster hinaus)
Bug: Die Schnittansicht wird nicht korrekt auf das Feature 'Text' angewendet, wenn die Schnittebene zwischen den Zeichen liegt
Fehler: Die Skalierung einer Ansicht wirkt sich auf den Bemassungstext aus, wenn der Skizziermodus für die Ansicht aktiviert wird.
Bug: Das Wiederherstellen einer Paketdatei in einem Ordner, dessen Dateipfad die maximale Grenze überschreitet, führt zu fehlenden Dateien
Bug: Der Befehl Regenerieren() im Skript entspricht nicht in allen Fällen dem Verhalten der manuellen F5-Taste (gefunden in Sweep)
Bug: Schlechte Leistung für den Befehl "Teil im Explorer anzeigen" für das Feature "Spiegeln" bei mittleren bis grossen Baugruppen
Bug: Es dauert lange, ein Teil zu speichern, das ein sehr grosses Feature-Muster eines Bohrungs/Loch-Features enthält
Bug: Bei der Auswahl von Referenzgeometrie anzeigen für Werkzeugbaugruppen beim Bearbeiten von Design Boolean-Features tritt ein Fehler bzw. ein Einfrieren auf.
Bug: Es dauert sehr lange, eine Baugruppe mit einer grossen Anzahl von Design-Abhängigkeiten und Montagemustern zu öffnen.
Bug: Fehler beim Ändern der Einstellung Tangential angeben im Loft-Dialog bei ausgeschalteter 3D-Vorschau in bestimmten Arbeitsabläufen
Bug: Fehler beim Anklicken der Option Benutzerdefiniert auf der Registerkarte Material im Arbeitsbereich eines Teils
Bug: Nicht-englisches Installationsprogramm erkennt nicht und zeigt die korrekte Warnung an, wenn wir versuchen, eine bereits installierte Version zu installieren
Bug: Notwendigkeit, die Linetype- und Pattern-Unicode-Beispieldateien wieder in das Installationspaket aufzunehmen
Bug: Export- und Speicher-Symbole werden bei den Themen Blau und Grau nicht korrekt angezeigt
Bug: Fehlerhafte und einige nicht übersetzte polnische Zeichenfolgen in den Dialogen des Alibre Design Installers müssen korrigiert werden
Bug: Teil mit mehreren Konfigurationen und Design Boolean Features, von denen einige in einigen Konfigurationen unterdrückt sind, friert beim Schliessen der Datei ein
Bug: Die Suchfunktion in der Materialbibliothek arbeitet nicht wie erwartet
Bug: Es dauert 30 Sekunden, um einige Teile in einer grossen Baugruppe an Ort und Stelle zu bearbeiten.
Bug: Interaktion zwischen DoF Callout und Einheiten Genauigkeit kann zu einer physikalischen Änderung der Linienlänge führen
Bug: Icon für "Referenzlinie" fehlt im Skizzen-Kontextmenü
Bug: Abhängigkeit von Zahnrädern verhält sich nicht in Unterbaugruppen, wenn "Flexibel machen" aktiviert ist
Bug: Die Anwendung bleibt in einigen isolierten Situationen hängen, wenn das Feature eines Teils mit der Kante einer Naht interagiert
Bug: Erhebliche Verzögerung beim Bearbeiten des Namens im Dialogfeld für Baugruppen-Zwangsbedingungen
Bug: Das Klicken auf die Option Alle löschen im Dialogfeld Kreisförmige Muster->Zentrum löst eine Ausnahme aus.
Bug: Kreisförmiges Muster mit spezifiziertem Winkel, kehrt beim Bearbeiten zu einem gleichmässig verteilten Winkel zurück.
Bug: Stückliste für Zielkonfiguration gibt unterschiedliche Ausgaben, abhängig davon, welche Konfiguration aktiv ist, wenn die Baugruppendatei gespeichert wird
Bug: Das Bearbeiten eines Teils im Kontext einer grossen Baugruppe dauert sehr lange
Bug: API für das Verschieben von gebundenen Teilen in Assemblies arbeitete nicht wie erwartet
Bug: AlibreScript api 'AddAngleConstraint' erzeugt Fehler
Bug: 3D Connexion Geräte arbeiten nicht vollständig mit v25 oder v26
Bug: "Zeige Teil im Explorer"-Operation auf einigen Teilen hebt nicht das richtige Teil in einer ASM hervor

*DOF = Freiheitsgrade

Partieller Fix - (Rest im nächsten Build) - Grössenänderung des Einfügefensters in der Toolbox war fehlerhaft
DOF*-Text in Skizze kann verschwinden
DLL-Versionsnummern aktualisieren
Ausnahme bei der Verwendung von Kettenselektion auf einer Skizze, die Skizzentext enthält
Verbreitern Sie das Feld für die Längenbeschriftung im POP UP der Bemassungsänderung in der 2D-Zeichnung
Die Verwendung von Pfad umkehren im Dialog Text auf einer Textkurve in einer 2D-Skizze führt zu einem falschen Ergebnis
Wenn zwei AD-Builds vorhanden sind, führt die Deinstallation des zuletzt installierten AD-Builds und ein Doppelklick auf Nicht-AD-CAD-Dateien dazu, dass die Dateien jedes Mal in einer neuen AD-Instanz geöffnet werden
Alibre Toolbox - In einer Baugruppe wird beim Speichern eines Teils, das aus einem Vorlagenteil konfiguriert und eingefügt wurde, der Speicherort immer auf C:\ verweisen.
Baugruppenspiegel wird anfänglich mit falscher Ausrichtung erstellt, die sich später selbst korrigiert
Kettenauswahl im Blecharbeitsbereich muss freigelegt werden
Einige der Teile aus der Toolbox können nicht gespeichert werden, da der Teilename einen Schrägstrich enthält
Es ist möglich, eine Gruppe umzubenennen, die innerhalb einer Unterbaugruppe vorhanden ist (die bereits innerhalb einer Gruppe vorhanden ist), ohne die Option "Bearbeiten" zu verwenden, und der neue Name wird beim Schliessen/Wiederöffnen der Baugruppe zurückgesetzt
"Rückgängig machen" bei der Erstellung einer Gruppe nimmt viel Zeit in Anspruch und es sieht aus, als würde AD hängen
Text in 3D PDF hat doppelte Abstände zwischen den einzelnen Buchstaben, wenn er mit dem neuen Hoops Exchange in V27 in 3D PDF veröffentlicht wird
Es muss verhindert werden, dass auf die Schaltfläche "Toolbox" geklickt werden kann, wenn wir eine Instanz von "Konfigurieren" haben und der Einfügedialog bereits geöffnet ist

*DOF = Freiheitsgrade

Neues in Alibre Design v27

Alibre Toolbox

Teil-Modelierung

Bugfixes 24.07.2023

SP1 19.12.2023
