Als pensionierter IT-ler habe ich meine Hobbys Design, Elektronik und Mechanik mit der Entwicklung eines eigenen Quadcopter’s verwirklicht.

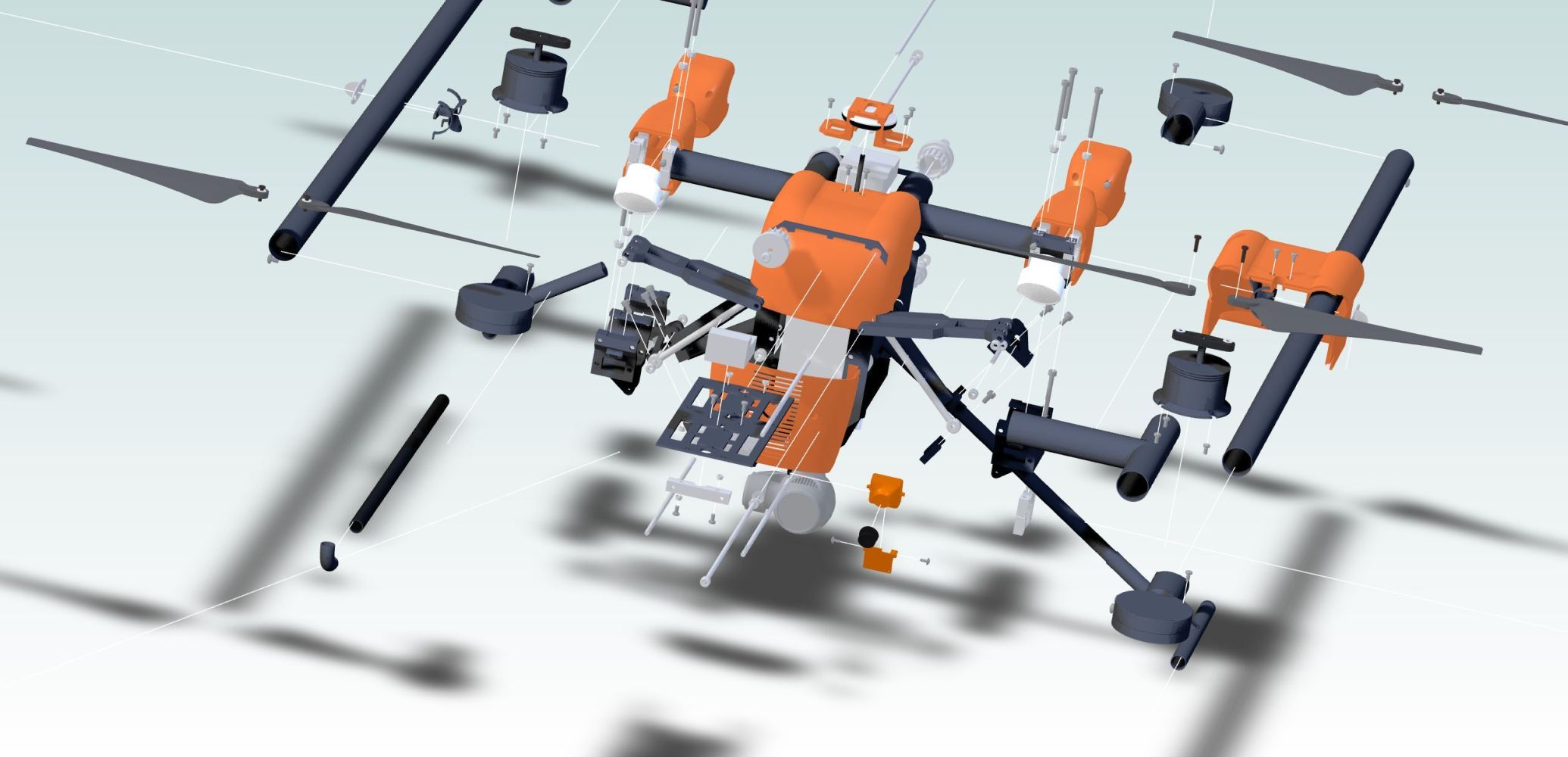

Mit dem CAD Programm Atom 3D konnte ich meine Ideen «zu Papier» bringen und ohne grossen Aufwand für den 3D-Druck und die CNC-Fräse weiterverwenden.
Beat Ineichen
Gründer, ineichen online GmbH
Mit dem CAD Programm Atom 3D konnte ich meine Ideen «zu Papier» bringen und ohne grossen Aufwand für den 3D-Druck und die CNC-Fräse weiterverwenden.
Beat Ineichen
Gründer, ineichen online GmbH

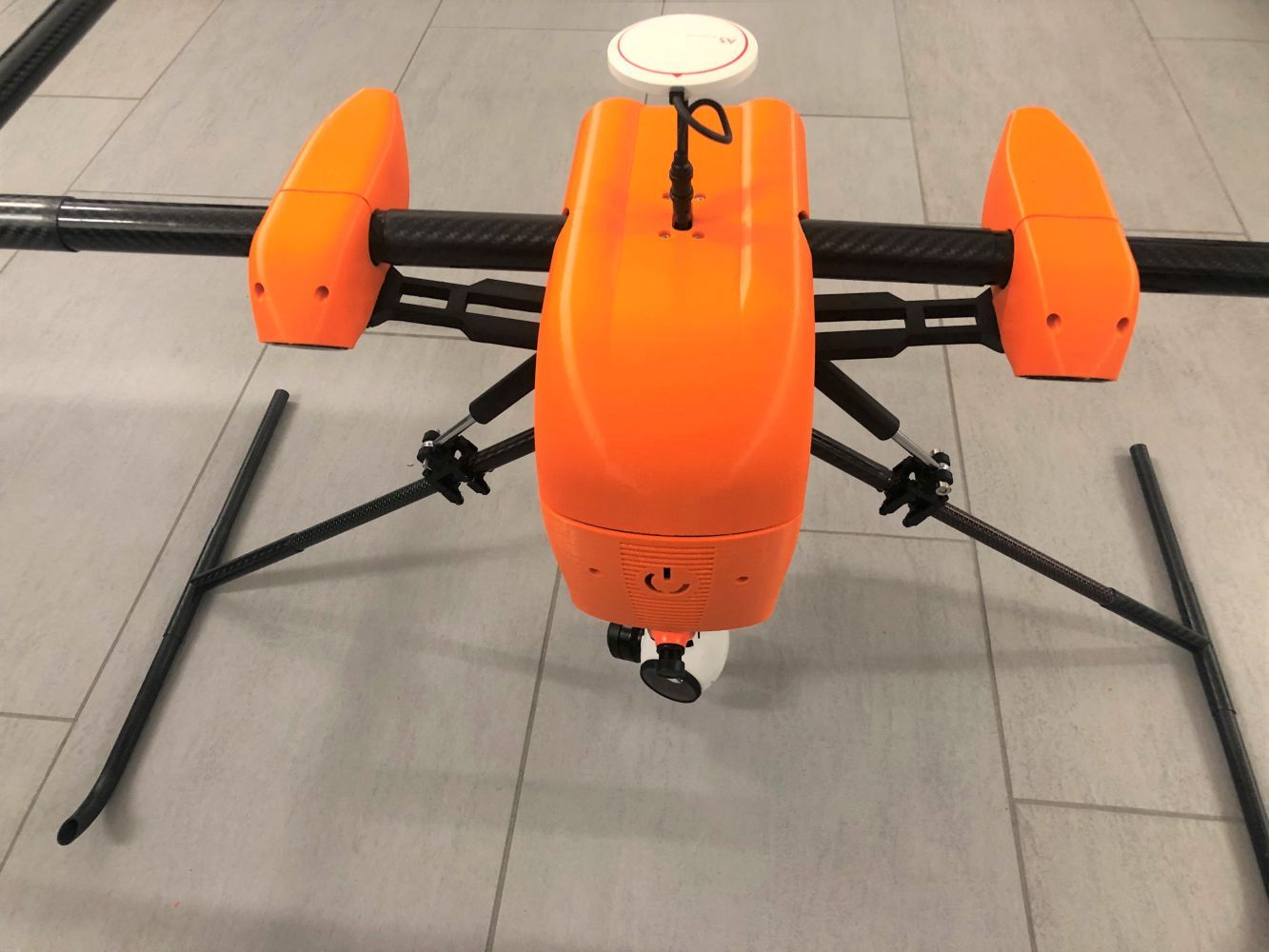

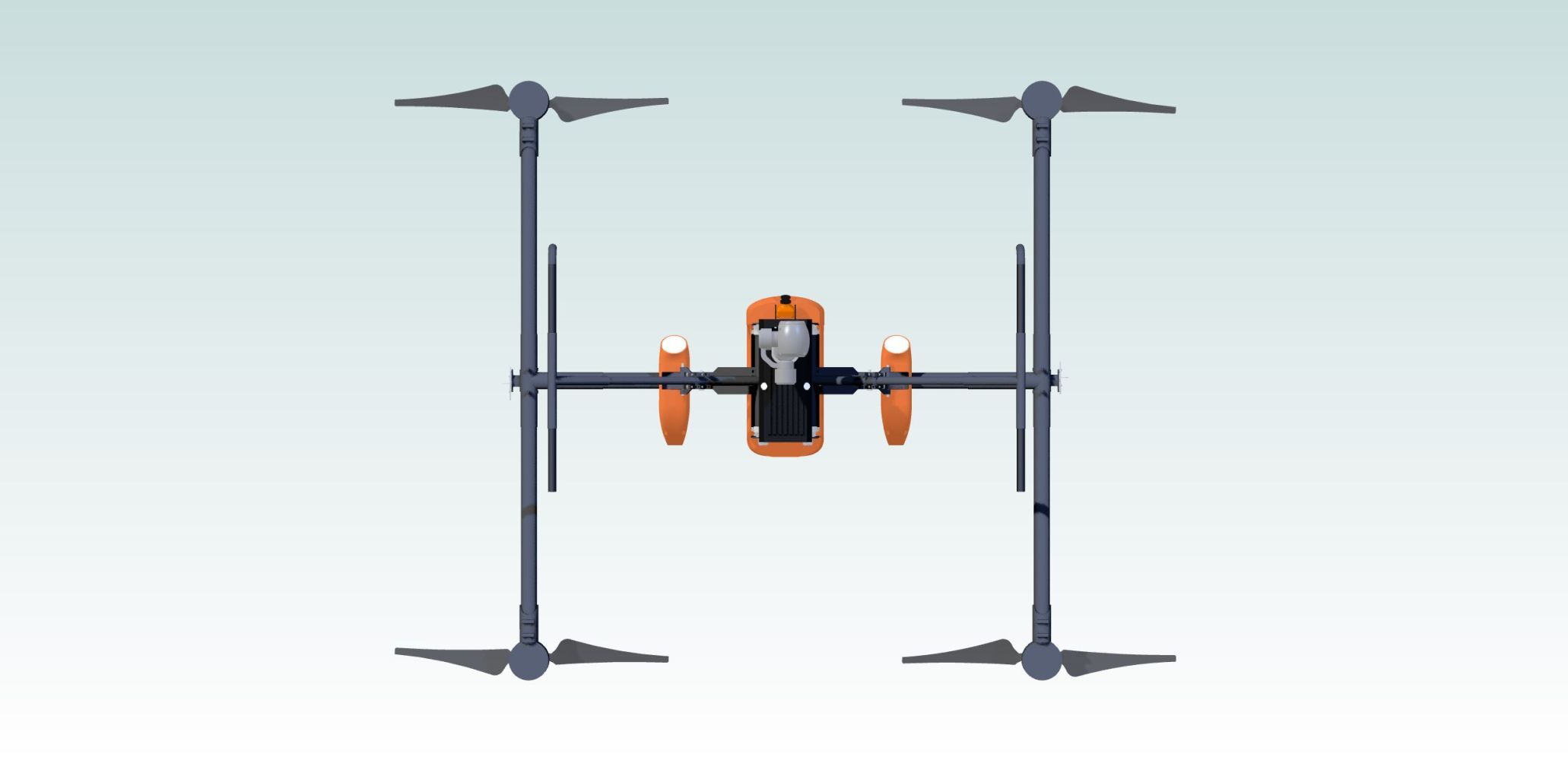

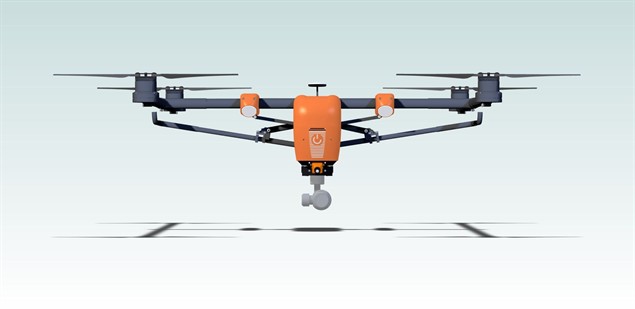

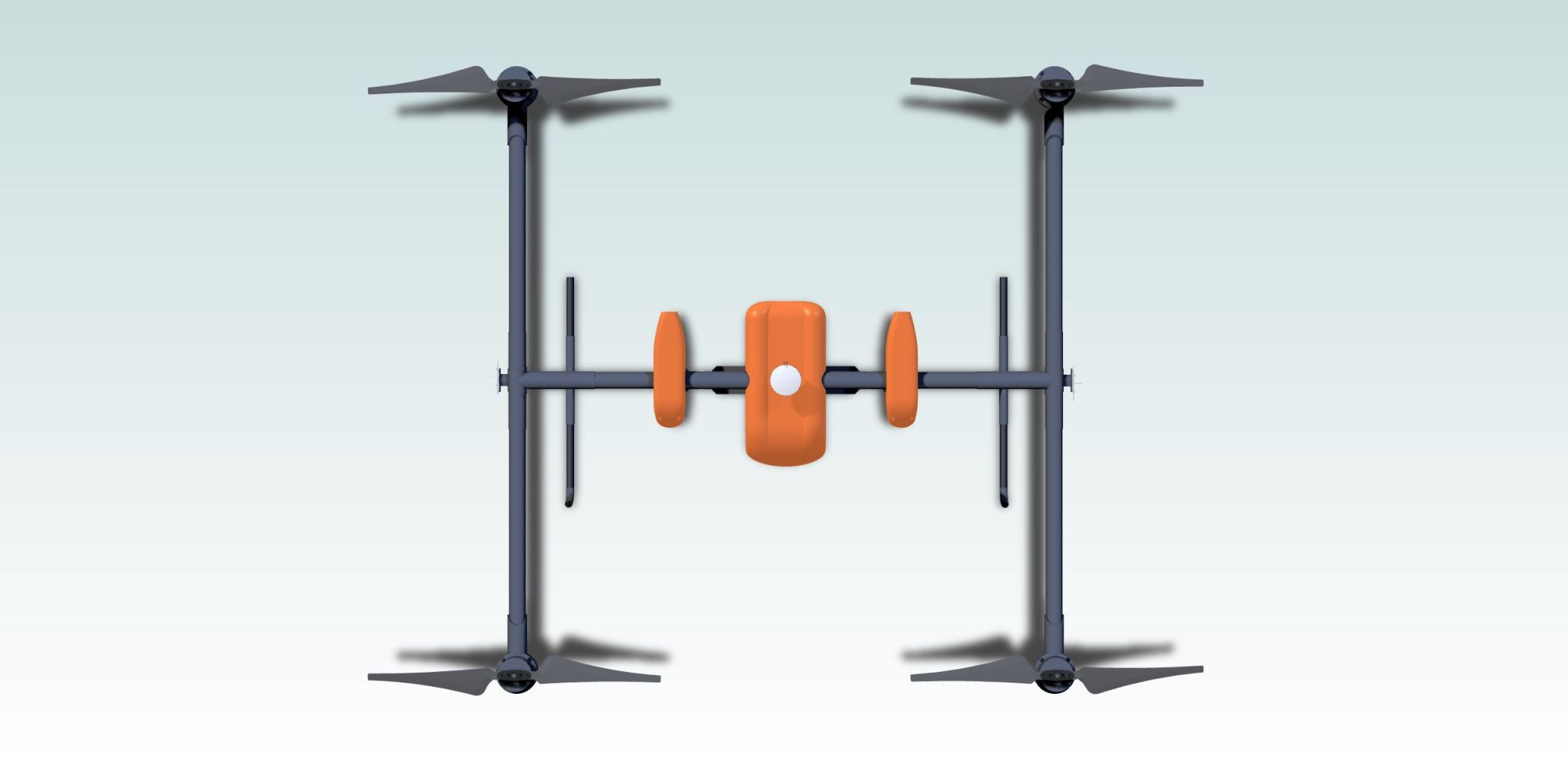

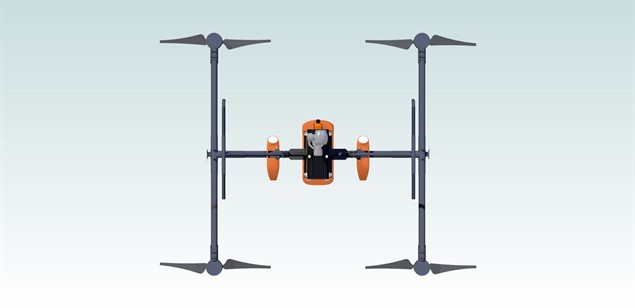

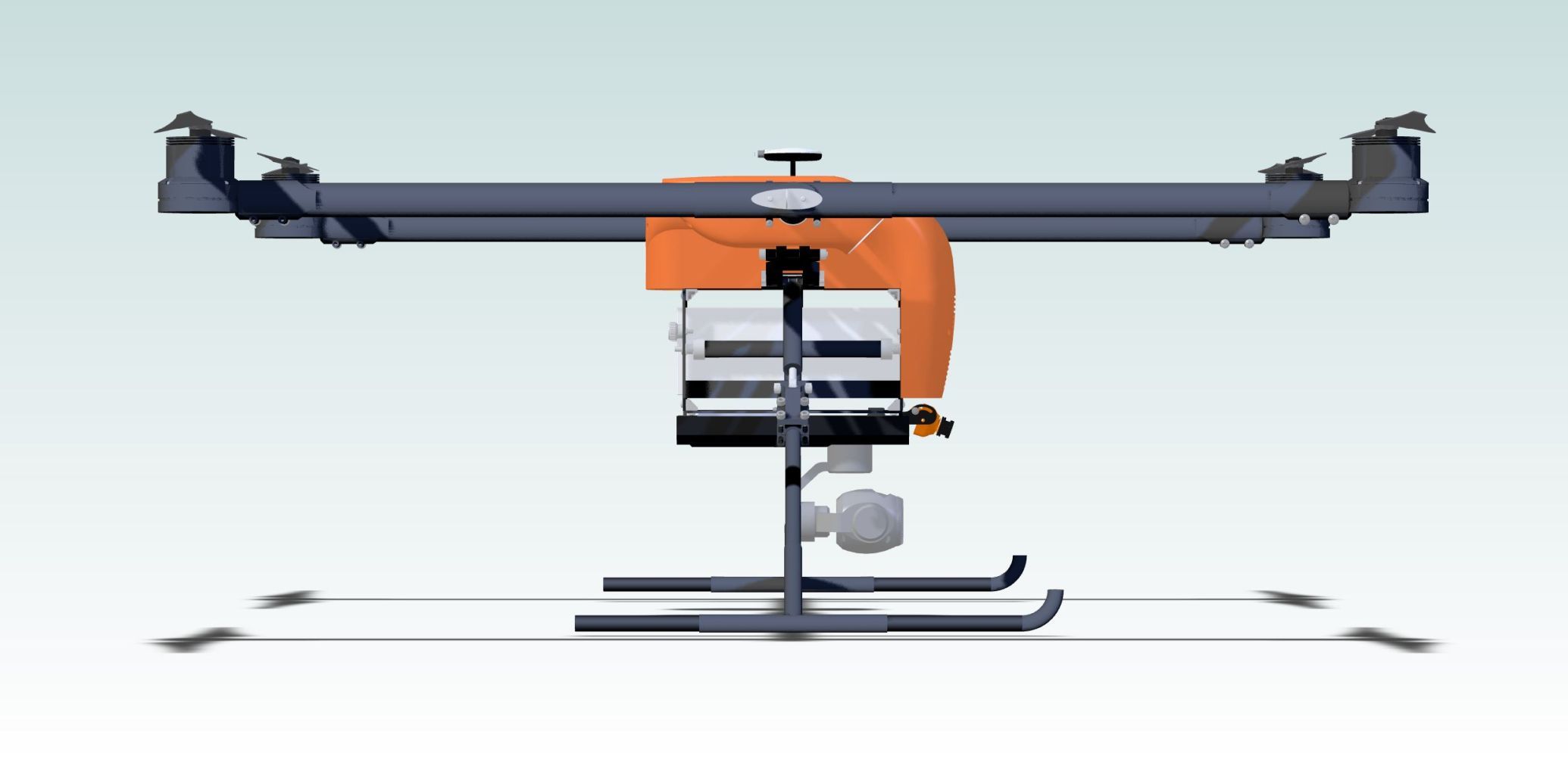

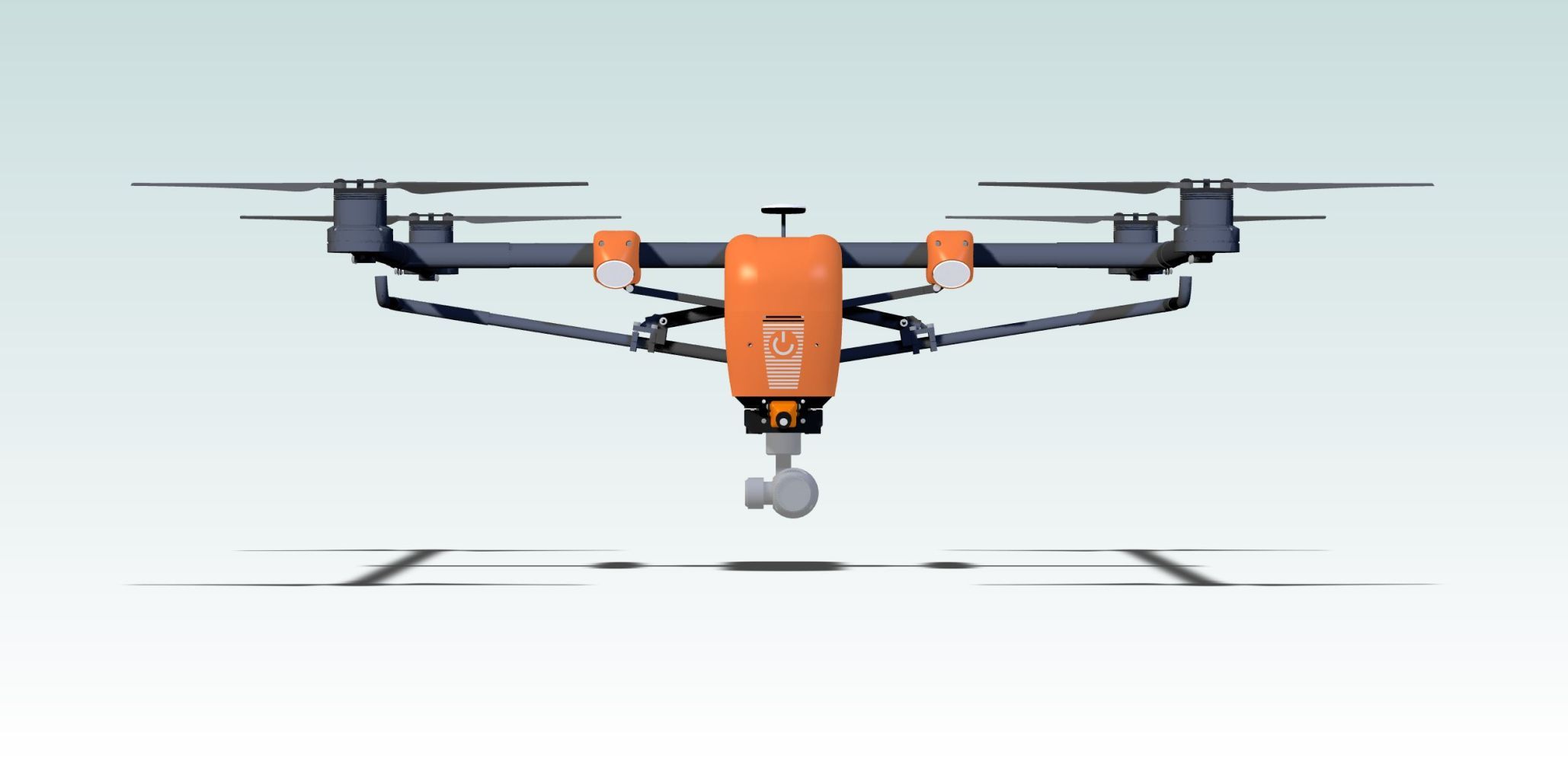

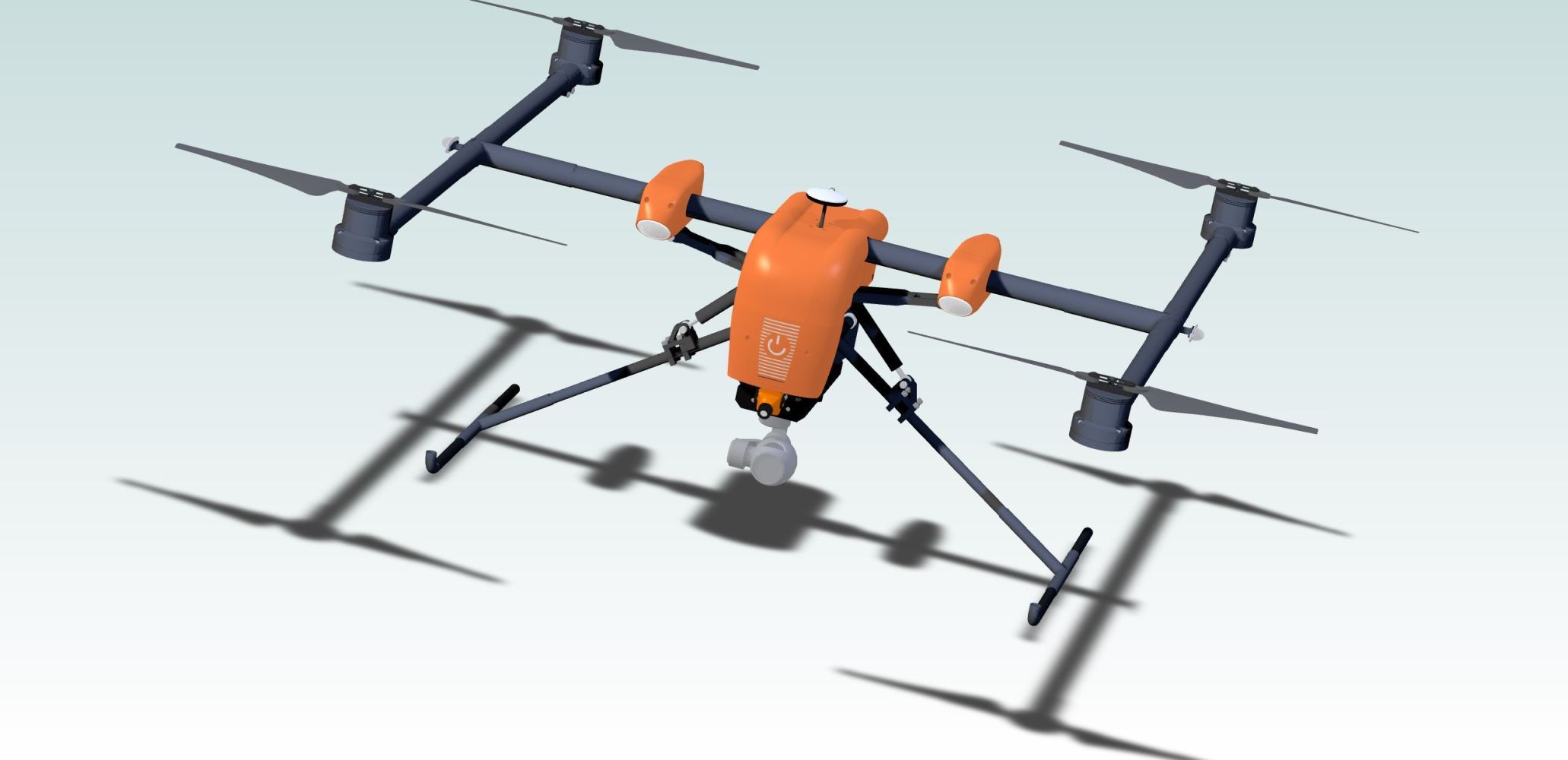

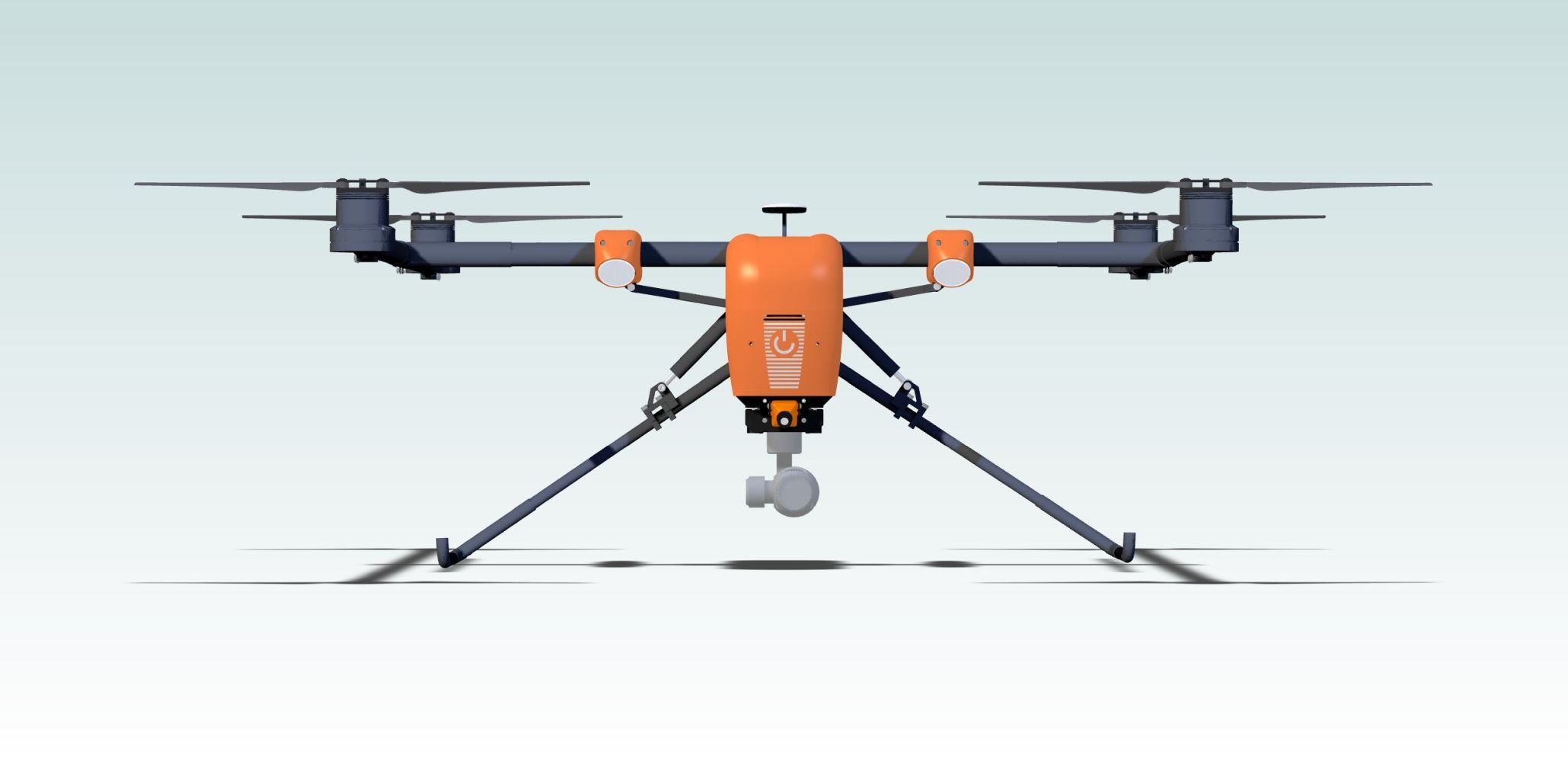

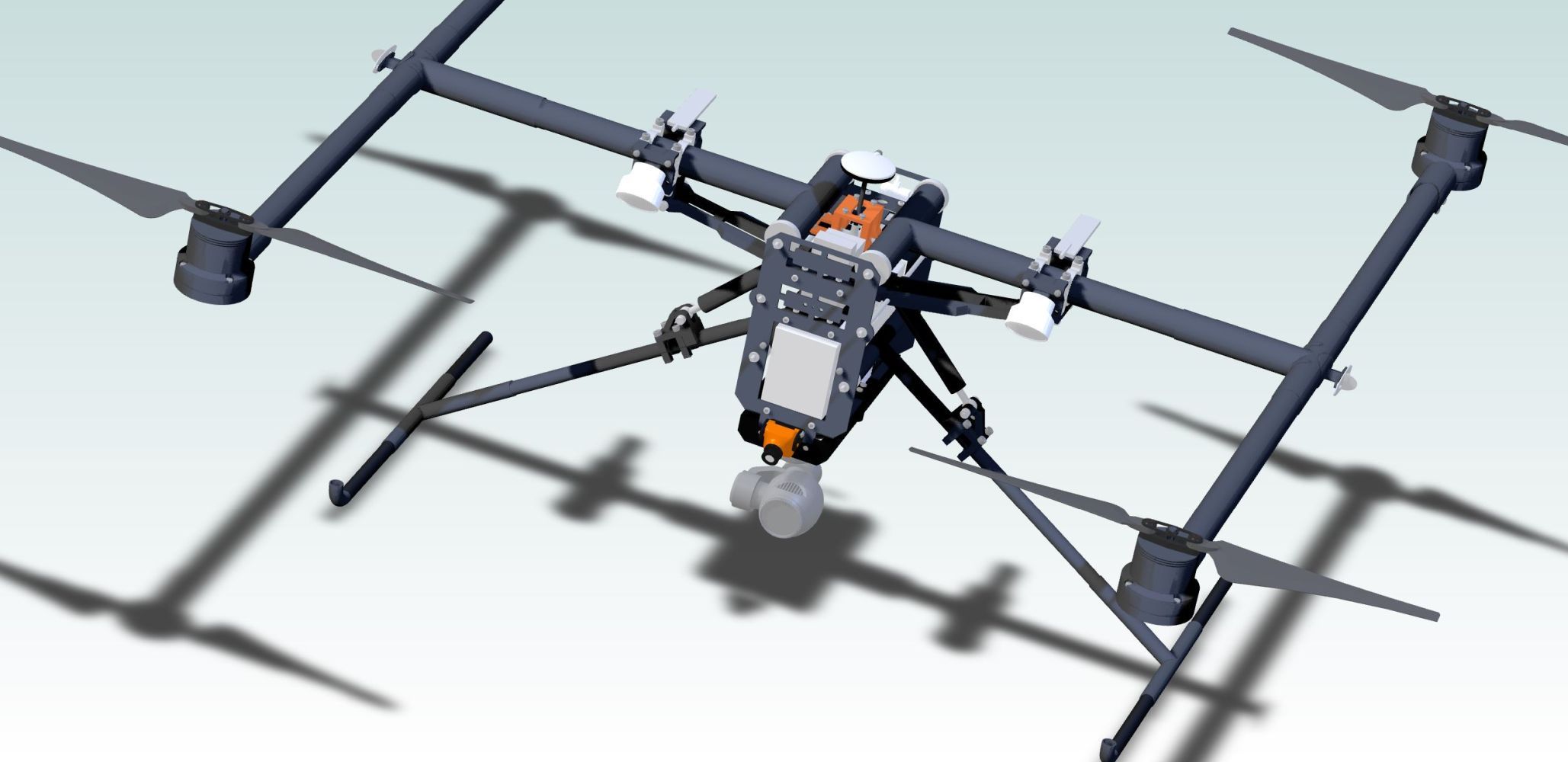

Quadcopter mit Alibre Atom3D
Beschreibung:

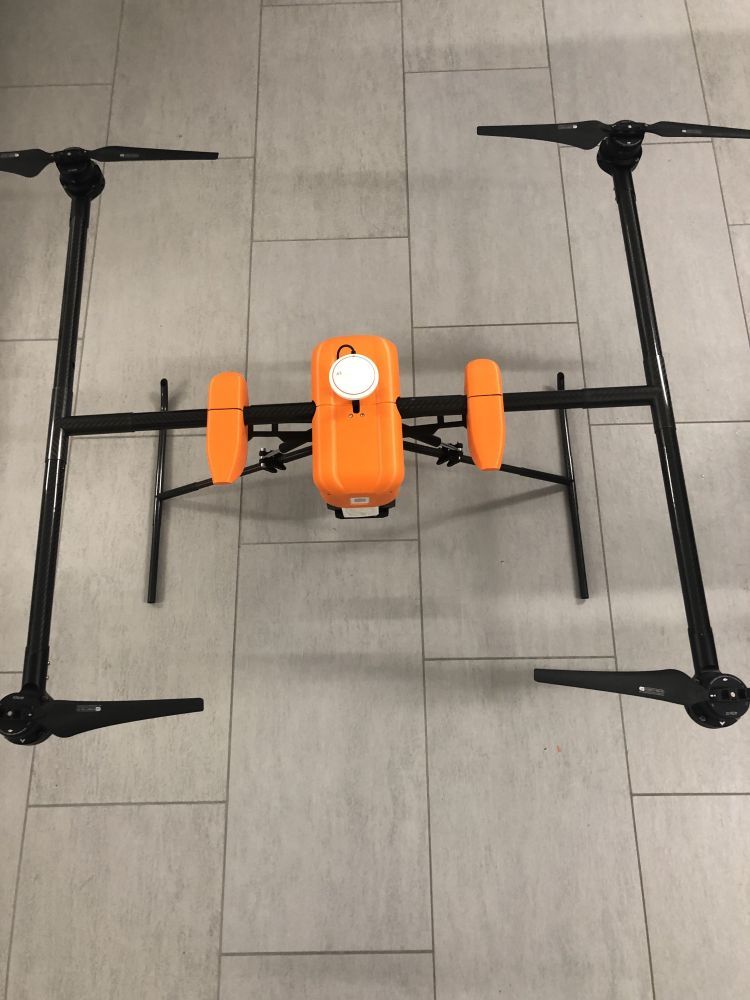

Typ: Quadcopter, Eigenbau

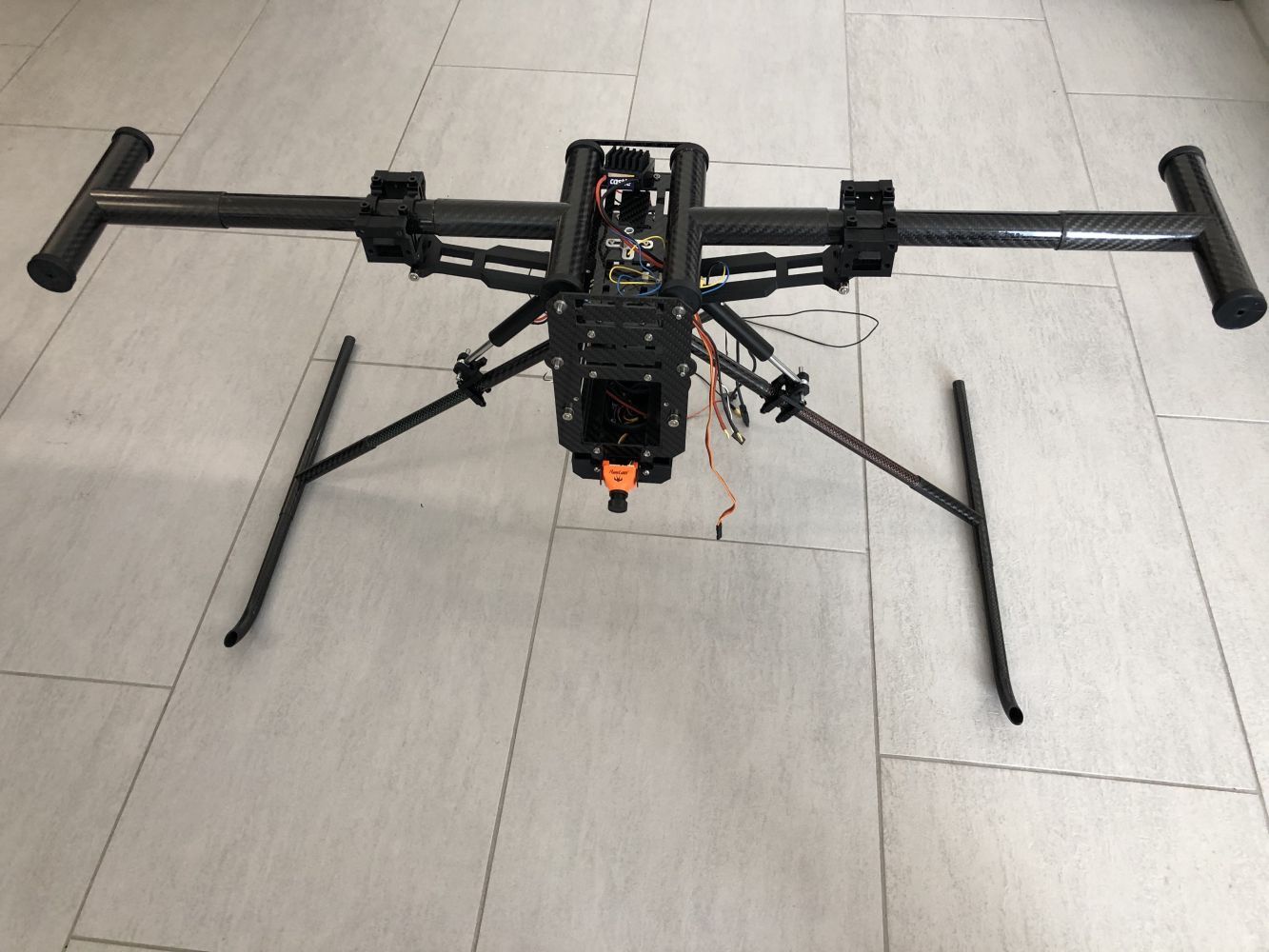

Rahmen: Spannweite 80 cm x 80 cm, Carbonrohr 25mm / 10mm
Abfluggewicht: ca. 7 Kg, inkl. 12’000mAh LiPo Akku

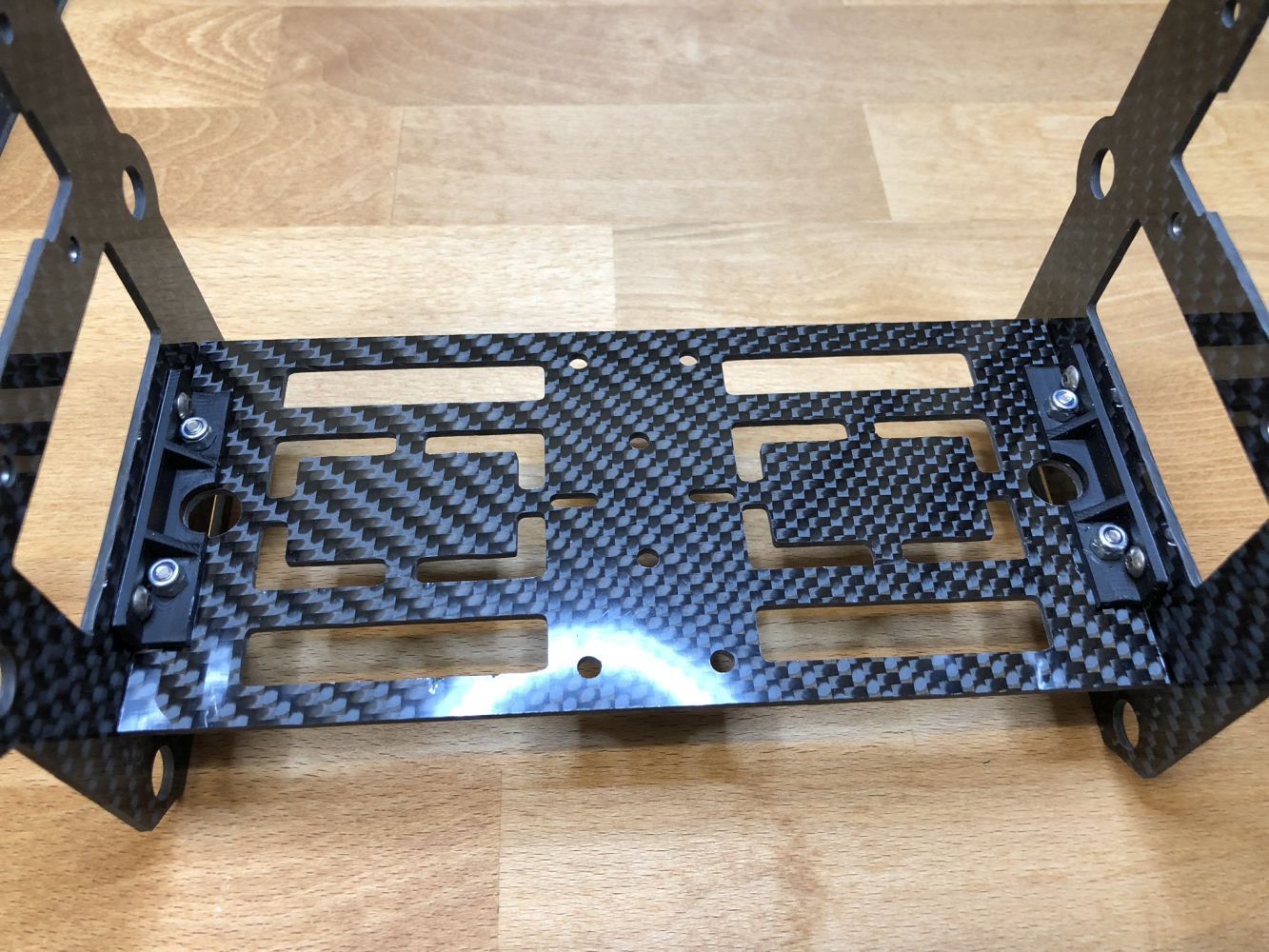

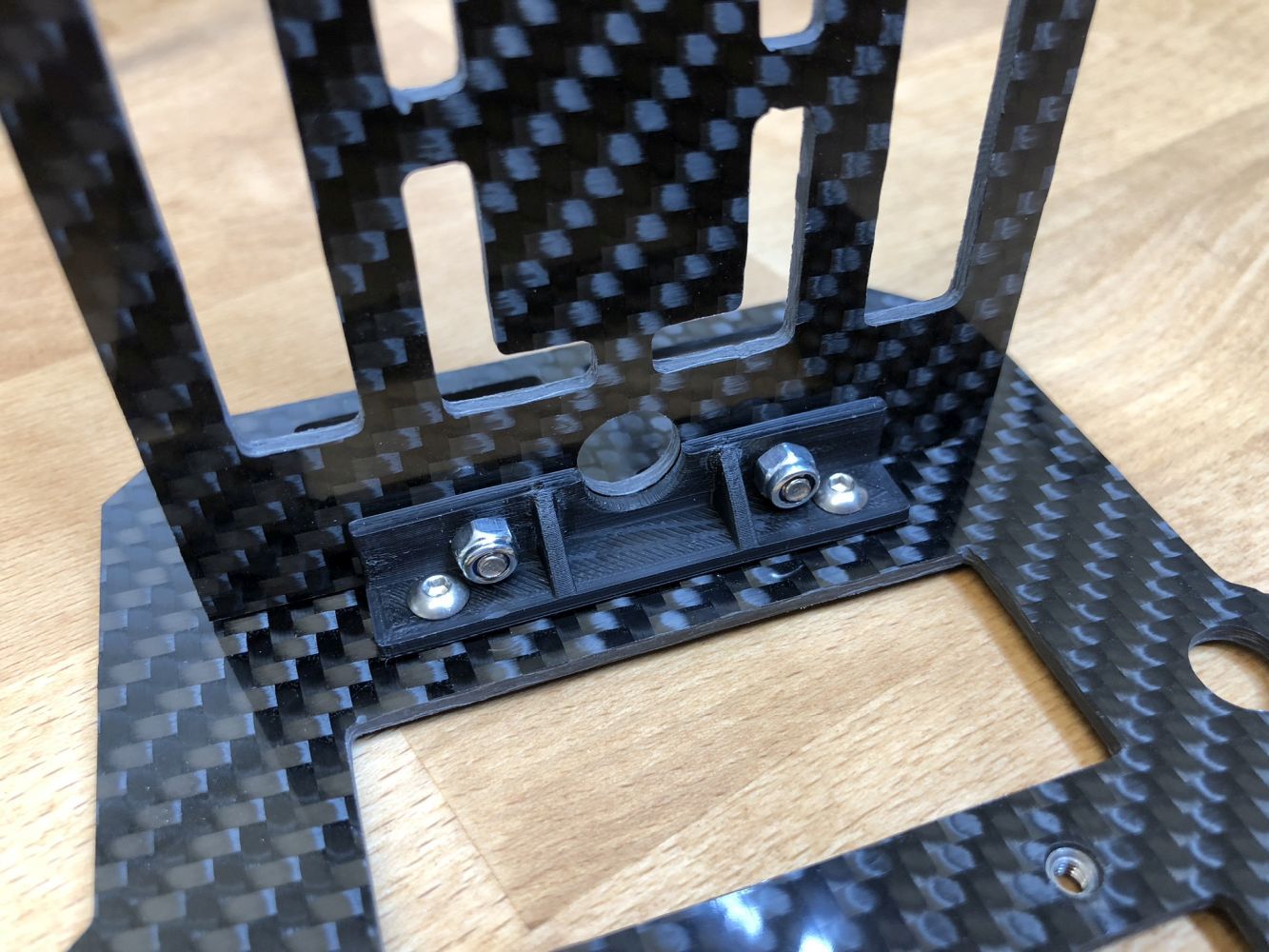

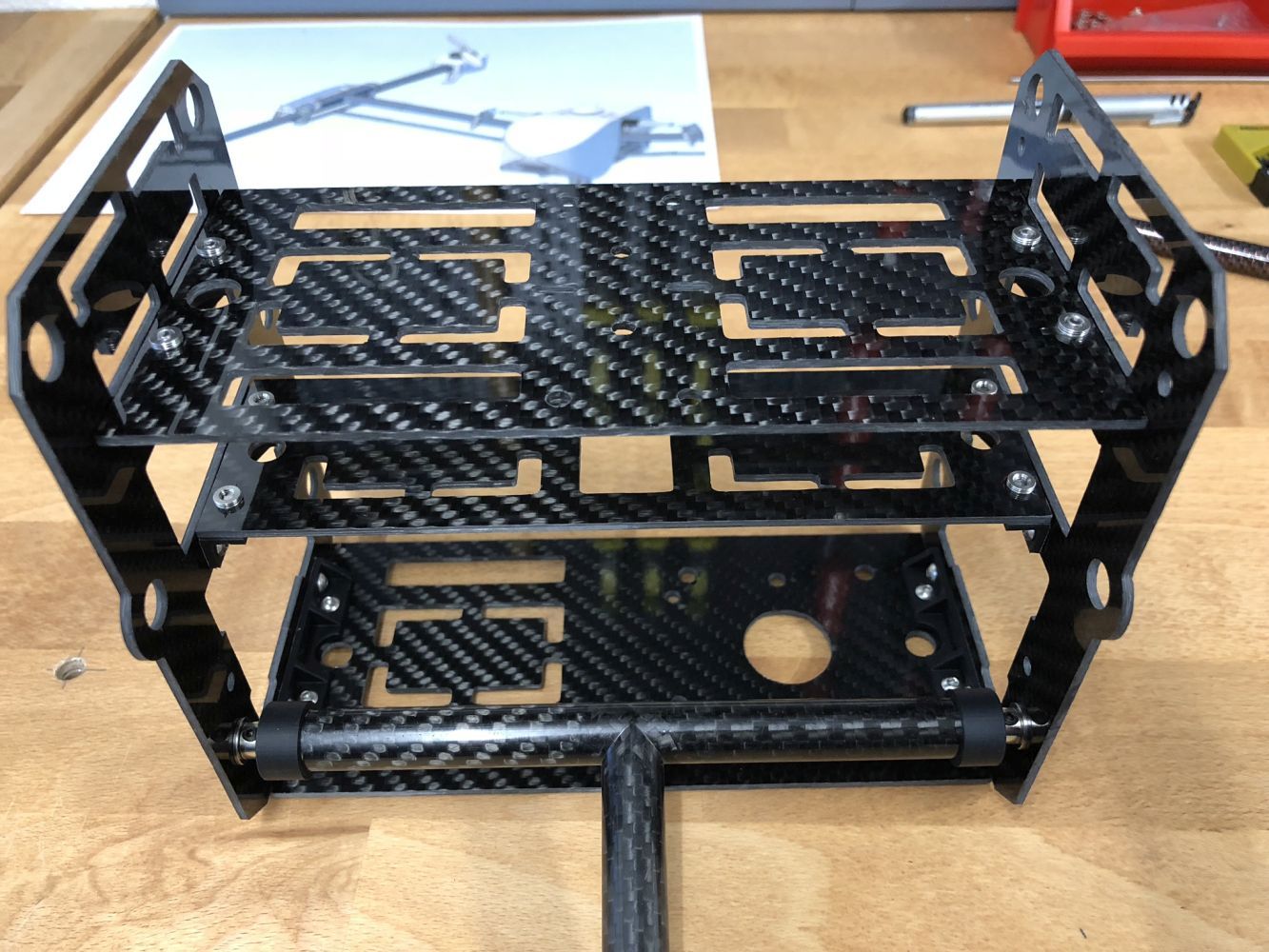

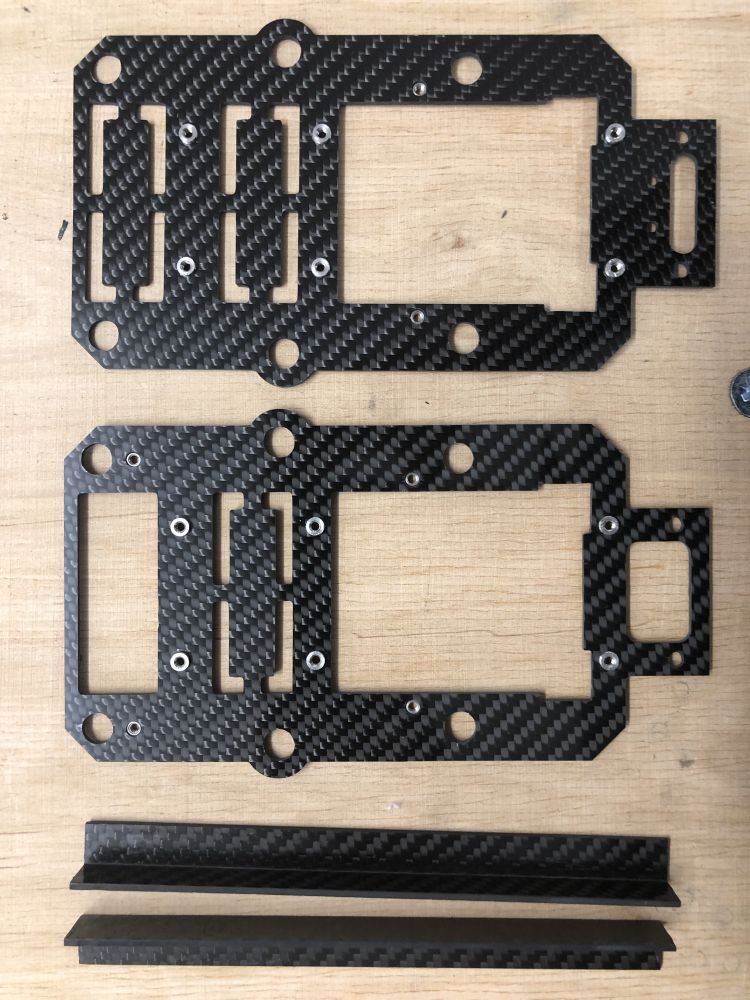

Gehäuse: Carbon, 2mm (CNC, Stepcraft 420)
Verbindungsteile: ABS (3D Drucker, Ultimaker 2+), ALU Fertigteile von compsite-point, Deutschland

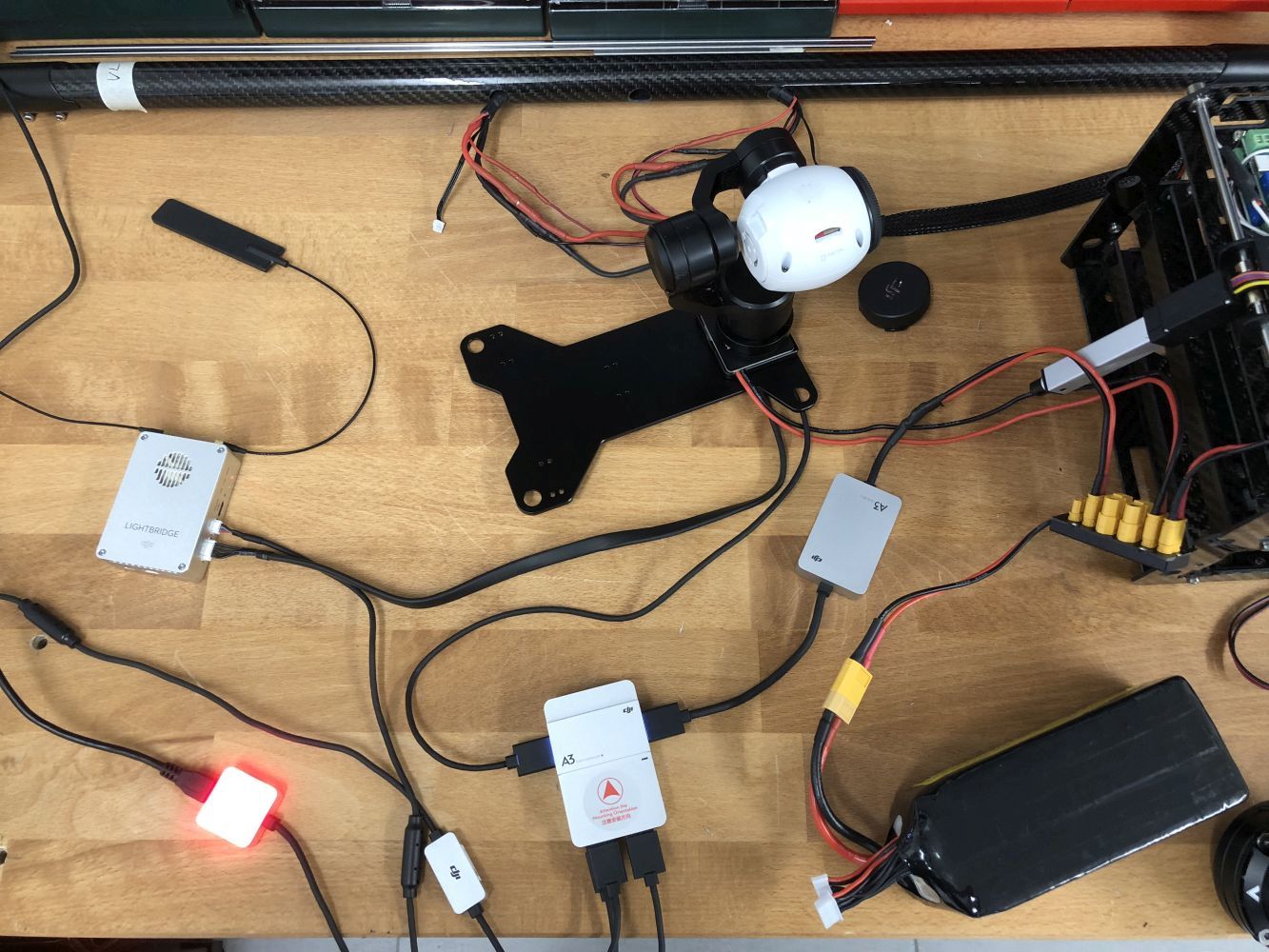

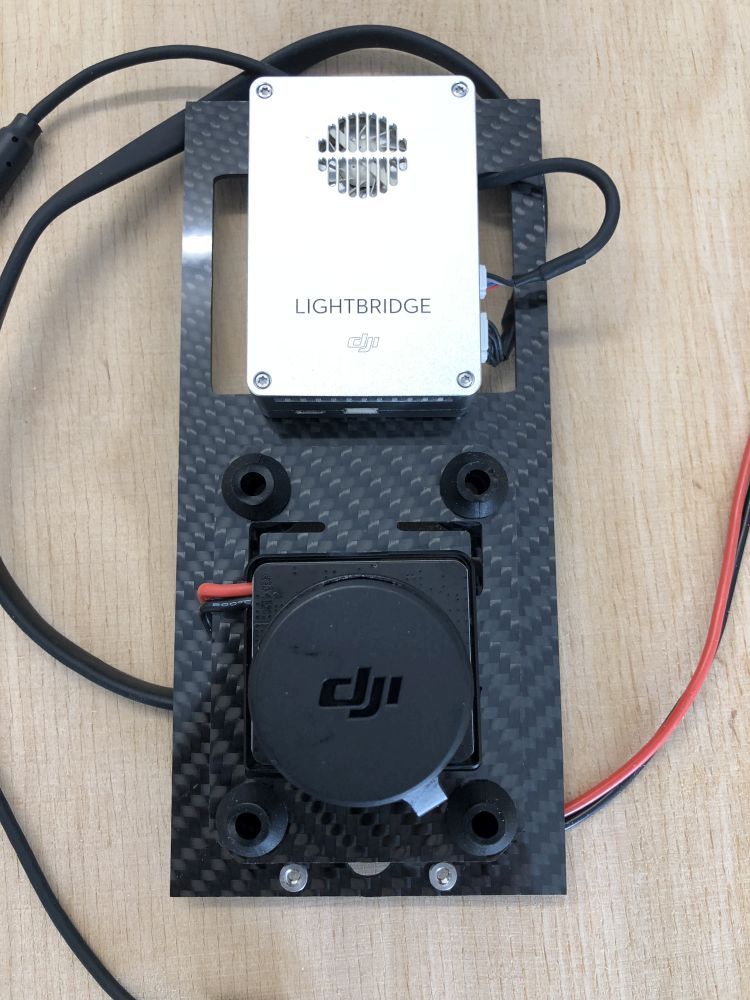

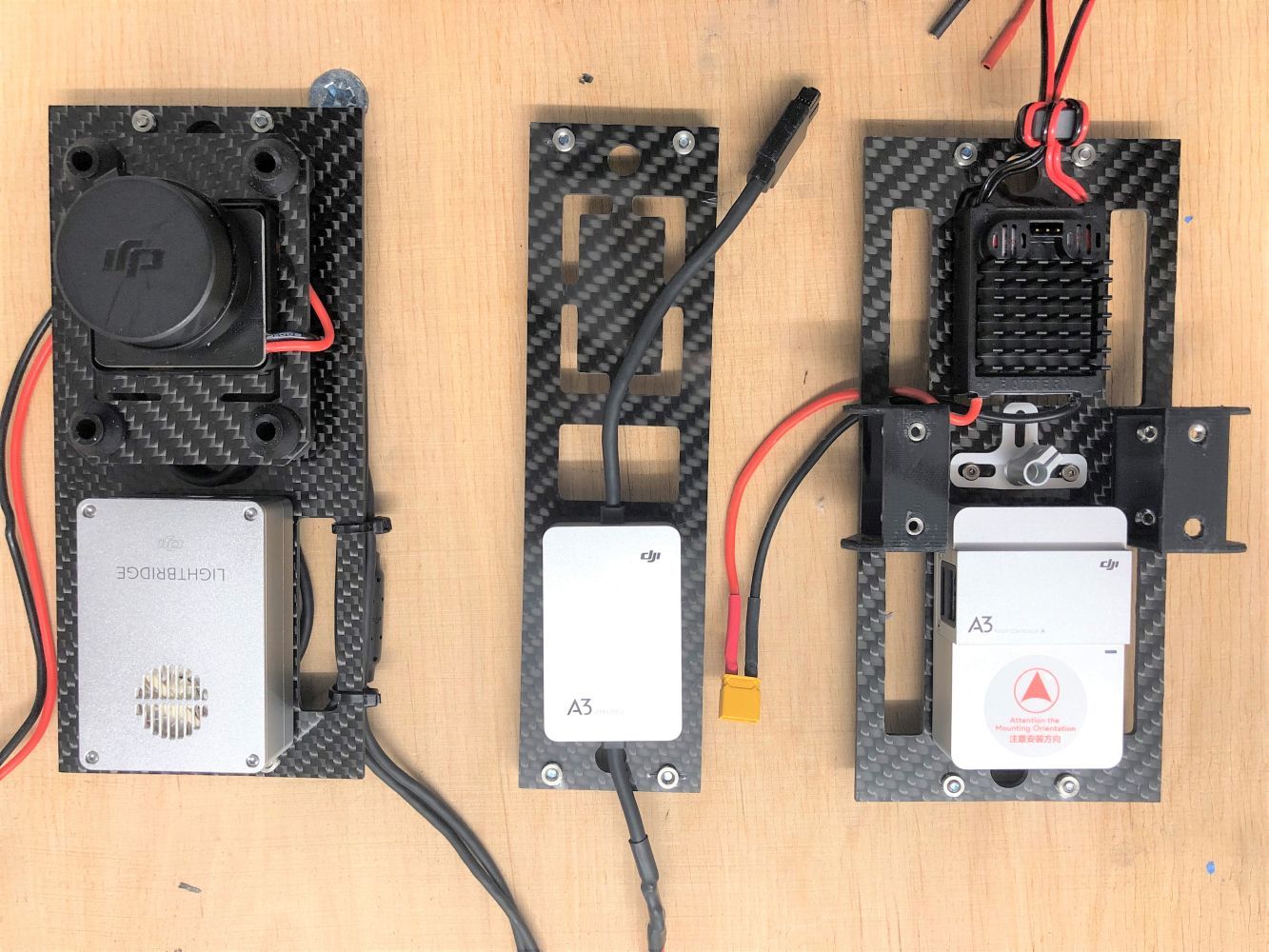

Steuerung: DJI A3 / DJI Lightbridge 2

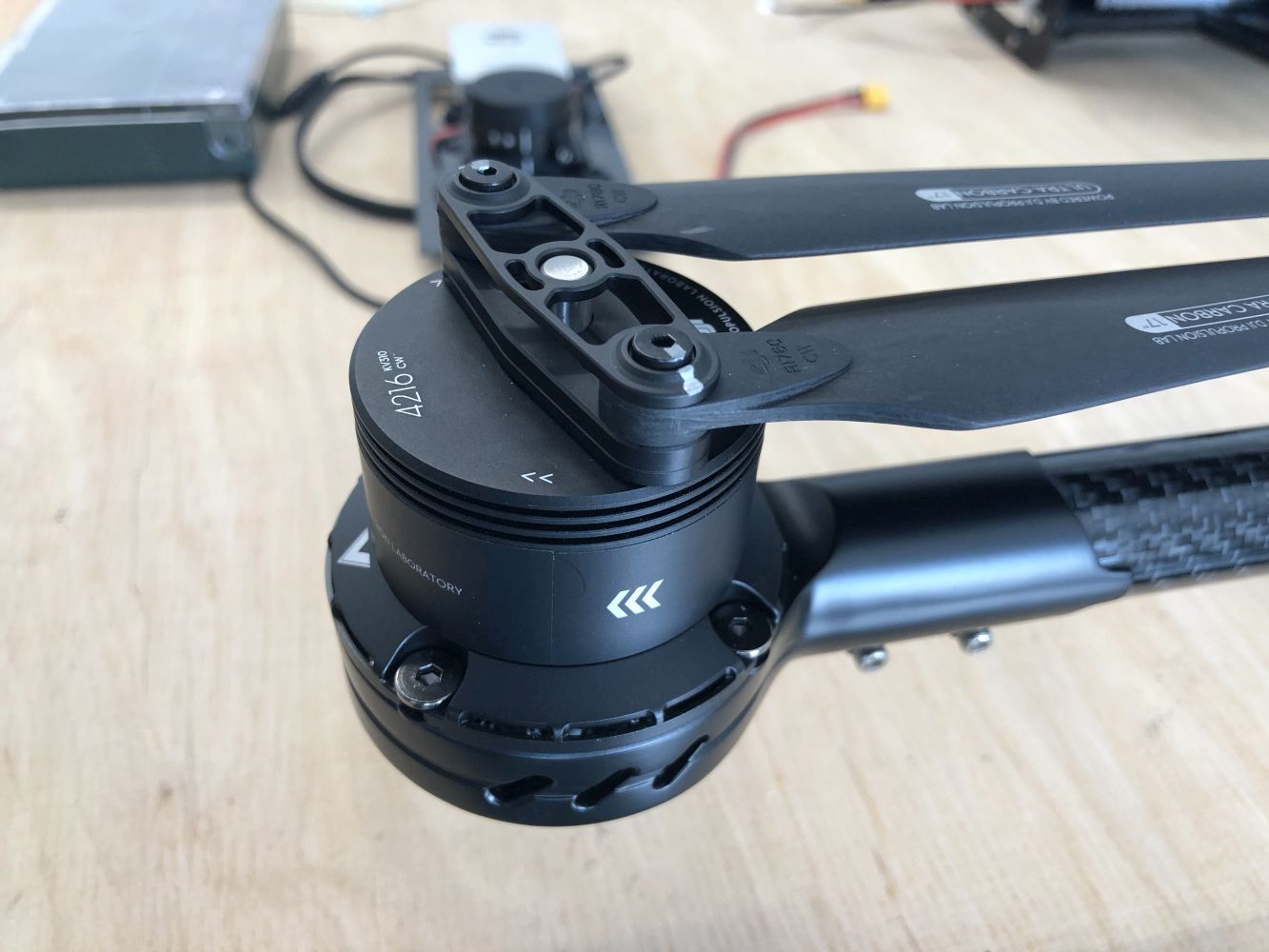

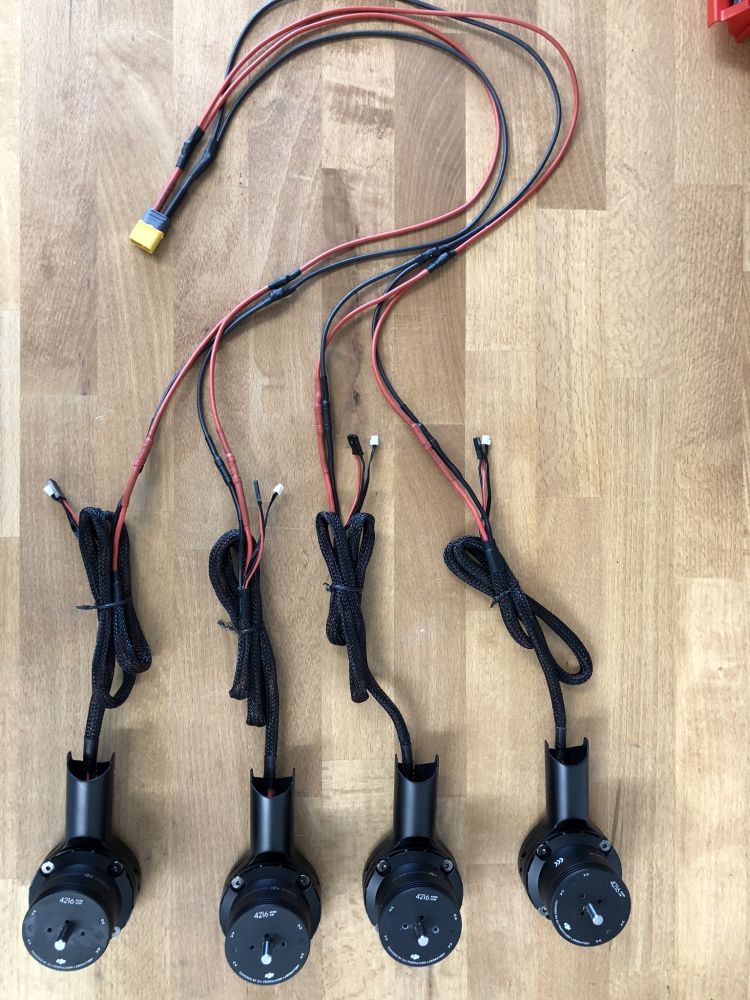

Motoren: DJI Tuningset E1200 Pro mit DJI 4216 Motoren

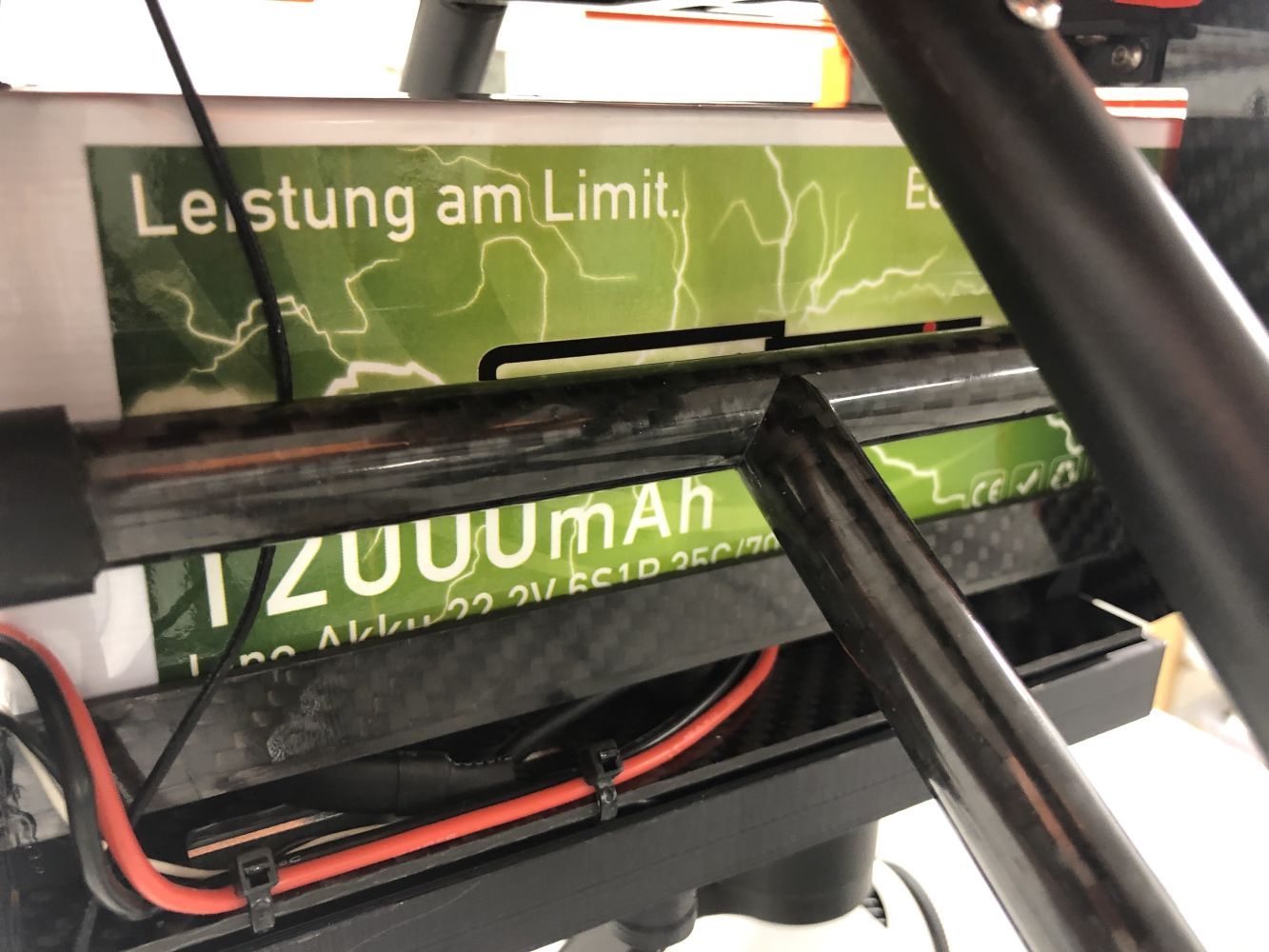

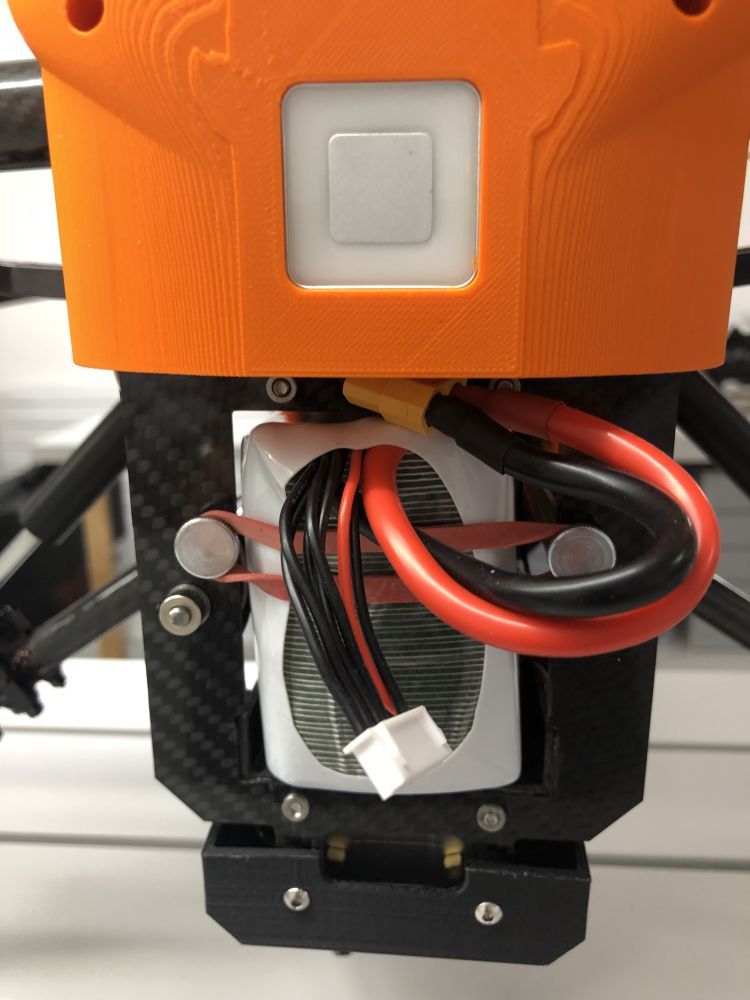

Akku: LiPo 6S 22.2V 12’000mAh von Swaytronic, Schweiz
Hubzylinder für Arme: 2x Titan 50 mit Doppelregler von CTI Modellbau, Deutschland
Beleuchtung: Steuerung, Landelichter, Scheinwerfer, Antikollisionslicher, Backboard- und Steuerbordlichter von innoflyer, Schweiz

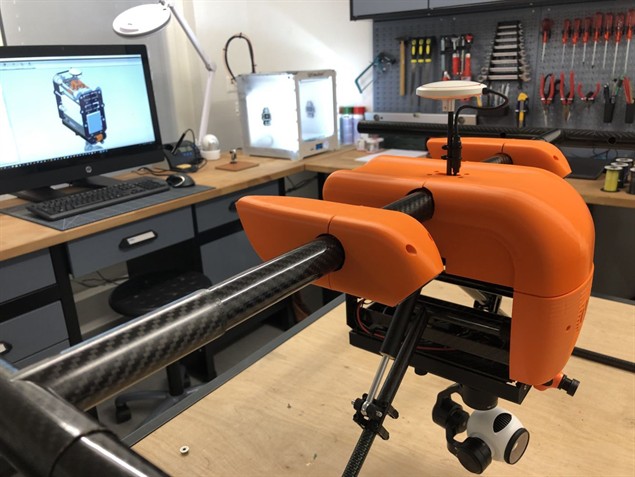

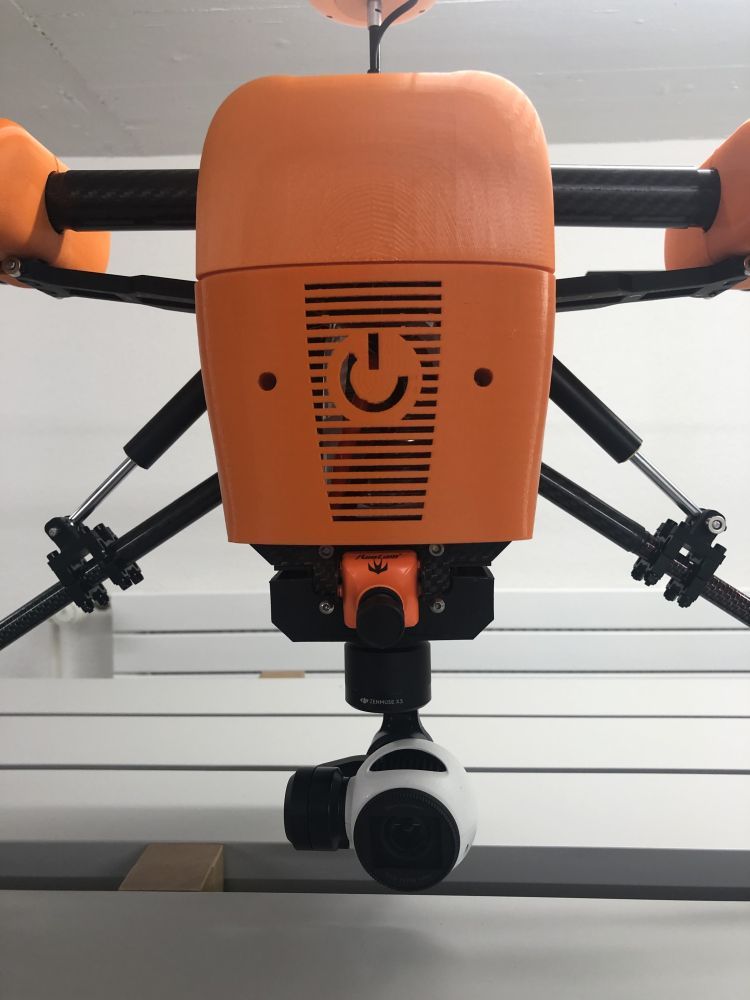

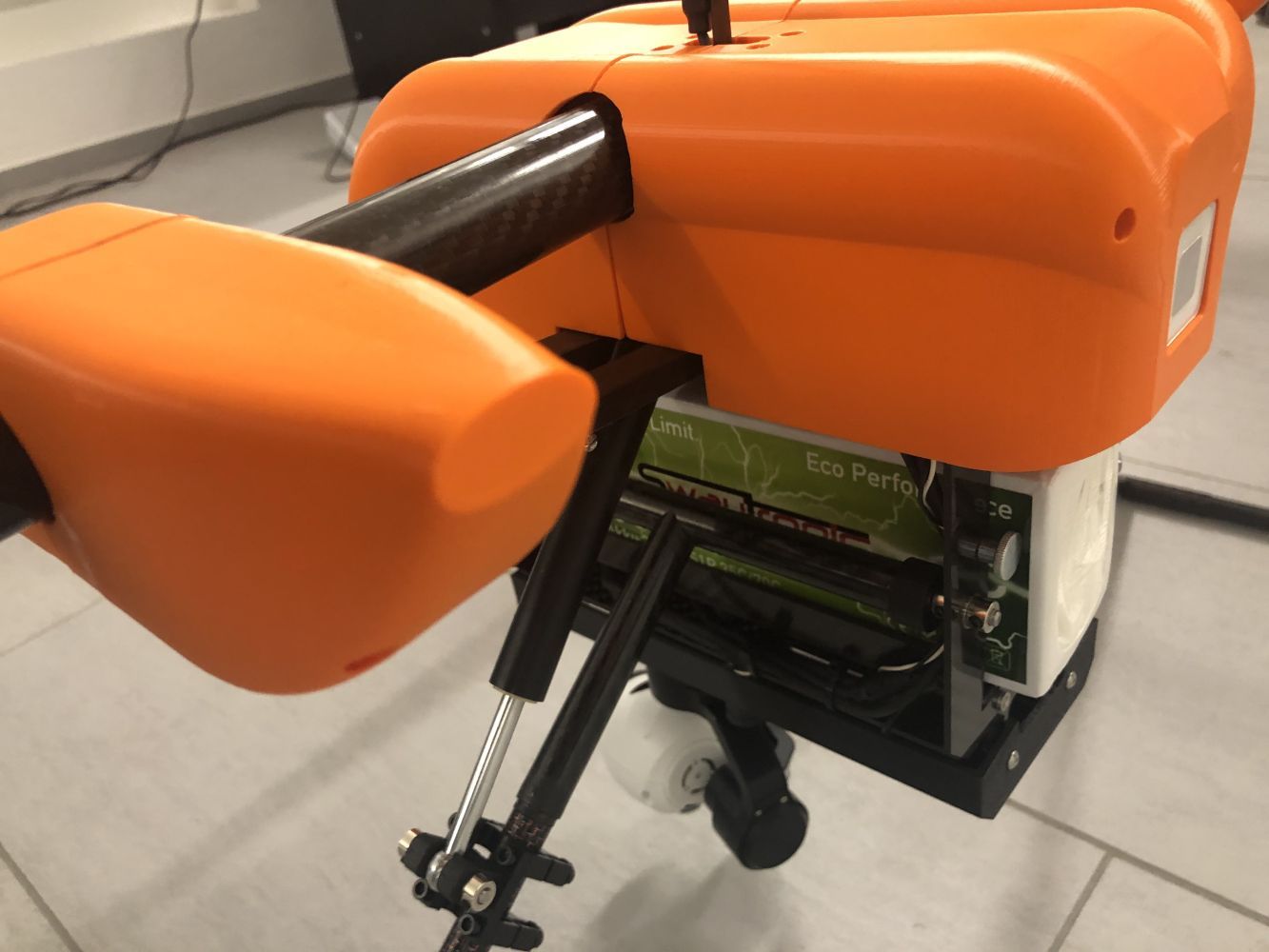

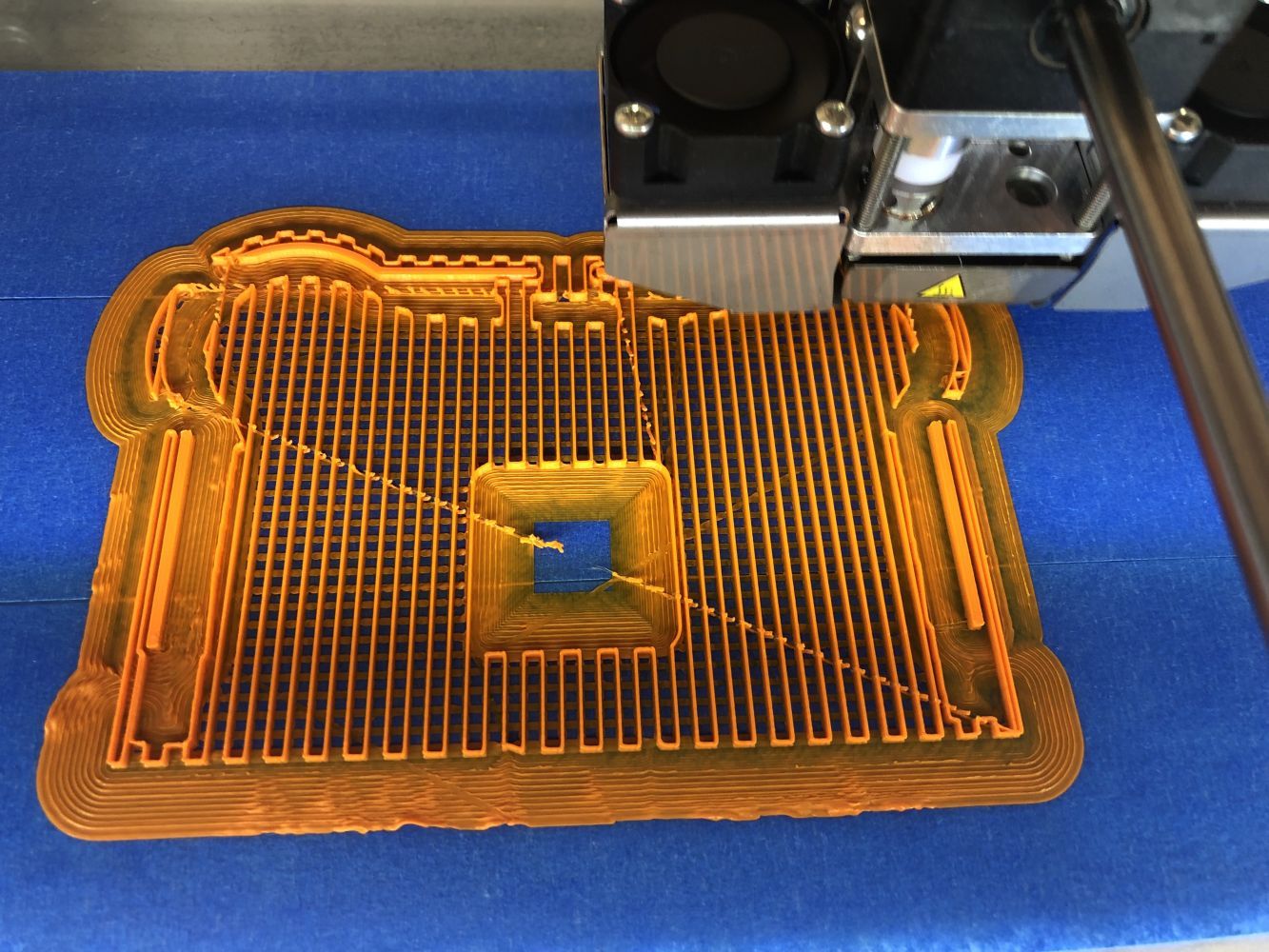

Verkleidung: PLA (3D Drucker, Ultimaker 2+)
