ALIBRE DESIGN

3D CAD-Software mit bestem Preis/Leistungsverhältnis


KONSTRUIEREN - BEWEGEN - HERSTELLEN

ALIBRE DESIGN 3D-CAD. Bestes CAD-Programm in Workflow und Preis/Leistung
ALIBRE DESIGN; das universelle 3D-Zeichnungsprogramm für jede Konstruktionsaufgabe.
Die intuitive Benutzeroberfläche ist nicht überladen und kompliziert, sondern folgt einem logischen Funktionsablauf, so  wie man selber denkt. Folglich besticht ALIBRE DESIGN durch eine aufgeräumte und dem Konstrukteur dienende CAD-Oberfläche welche auf sich auf das Wesentliche konzentriert. um CAD-Funktionen die Sie täglich brauchen, unmittelbar zugänglich zu machen. Folglich lässt sich ALIBRE DESIGN dadurch leichter erlernen und anwenden.

Es gibt zwei Philosophien für die 3D-Konstruktion welche man in der Regel wie folgt verwendet: 1.) die direkte oder 2.) die parametrische Modellierung. 1.) Beim direkten Modellieren können Sie Features direkt übertragen und aufrufen. Verwenden Sie diese, wenn es darauf ankommt, Änderungen schnell durchführen zu können. 2.) Bei der parametrischen Modellierung werden von der Software geometrische Beziehungen eingepflegt, sodass Änderungen an einem Bauteil oder Baugruppe alle davon betroffenen Dokumente berücksichtigt und diese automatisch nachführt. ALIBRE DESIGN beherrscht beide Philosophien und bildet alles im integrierten Featurebaum ab.
ALIBE DESIGN Broschüre als PDF zum ausdrucken...

ALIBRE DESIGN ist 2D/3D-CAD mit bestem Preis/Leistungsverhältnis.

3D CAD-Software für ALLE

Dank ALIBRE DESIGN, einem modernen CAD-System der neusten Generation, konstruieren Sie frei in ein einem breiten Anwendungsspektrum.
Anwenderbeispiele: Maschinenbau, Metallbau, Stahlbau, Uhrendesign, Produktedesign, Anlagenbau, Schiffsbau, Modellbau etc.
Video: Wie zeichnet man ein Uhrengehäuse mit Alibre Design?

ALIBRE DESIGN wird dort eingesetzt wo es solide CAD-Funktionen braucht.

Mit 3D-Parametrik für Einzelteile und ganze Baugruppen, Kollisionsprüfung, Kinematik, assoziativen 2D-Details, Schnitte, Hilfsansichten, gebrochene Schnitte, shaded Views, Stücklisten, Explosionsdarstellung, Ausgabe von 3D-PDF's, FEM/FEA-Modul, umfangreiche DIN-Bauteilebibliothek usw. Für den Praktiker eine sehr gute Lösung und ausgewogen in der Funktionalität.

EINFACH - ROBUST - KOSTENGÜNSTIG
Mit ALIBRE DESIGN erhalten Sie die optimale CAD-Power zu einem hervorragenden Preis. Zuzüglich einer sehr leistugsfähigen Blechabwicklung, Motion, Direkt- Modellierung, Translate-Paket, und Design-Konfigurationen sowie einer optionalen Dokumentenverwaltung (EDM/PDM/ECM) von M-Files, ist Alibre Design ein 3D-CAD-System der Spitzenklasse mit einem unschlagbaren Preis/Leistungsverhältnis.

BESTER WORKFLOW DANK  INTUITIVER BEDIENUNG
Die intuitive Benutzeroberfläche von ALIBRE DESIGN besticht durch einen hohen Bedienkomfort und lässt einem die Konstruktionsarbeit leichter durchführen. Eben auf das Wesentliche konzentriert, um alle Funktionen, die Sie täglich brauchen, unmittelbar zugänglich zu machen. Deshalb lässt sich ALIBRE DESIGN leichter erlernen und anwenden.
• Blechabwicklung sowie Blechumwandung
• kinematische Bewegungsanalysen mit Kollisionsprüfung
• Explosionszeichnungen und automatische Stücklisten
• assoziative 3D- sowie 2D- Parametrik
• Direkt Modeling und Zeichnungsableitung
• Normteil- und Symbolbibliotheken nach DIN
• ewige Lizenz -> 1x kaufen und fertig
• keine Zwangs-Abonennemente
• kompatibel mit vielen anderen CAD-Programmen
• verfügbar in 14 Sprachen
• CH - Hotline, Support, Schulung
Alibre Design CAD-Kurse und Schulungen...

DER CAD-STANDARD

Teile- und Baugruppenkonstruktion
Teile können einzeln oder im Kontext innerhalb einer Baugruppe erstellt werden, unabhängig von der Modellkompexität. Dank dem Light-Assembly-Loading werden grosse Baugruppen schneller geladen.
Automatisches Erstellen und Aktualisieren von 2D-Zeichnungen
2D-Ableitungen von Einzelteilen oder Baugruppen sind immer assoziativ mit der 3D-Datei verknüpft, sodass Änderungen am 3D-Modell automatisch in der 2D-Zeichnung übernommen werden. Somit verlieren Sie keine Zeit, wenn in nachgelagerten Konstruktionsprozesse, Änderungen durchgeführt werden.
Alibre Direct Modeling
Alibre Direct Modeling verbindet die Einfachheit der direkten Modellierung beim Ändern von 3D-Modellen in einem parametrischen 3D-CAD-System. Sie können flexibel auf jegliche Konstruktionsänderungen reagieren und vorhandene Konstruktionen einfacher anpassen, ohne dass die ursprünglichen Konstruktionsfeatures verloren gehen.

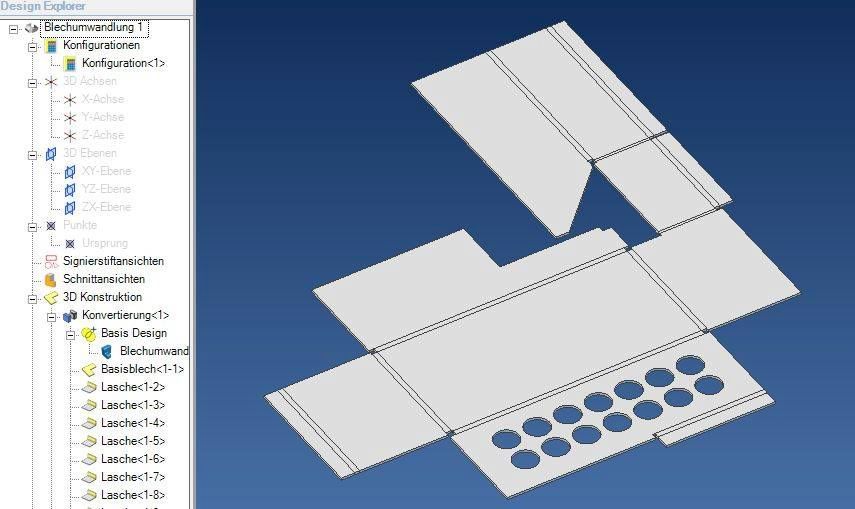

Blechteilkonstruktion und Blechabwicklung
Effiziente Blechfunktionen haben zur Folge, dass Ihre Ausschussraten und manuelle Wiederholvorgänge eliminiert werden. Mit den Alibre-Blechmodul erhöhen Sie Ihre Produktivität durch automatisches Umwandeln von dünnwandigen Teilen in echte, abwickelbare Blechteile.
ALIBRE DESIGN 3D-CAD wird täglich in der Konstruktion eingesetzt...

KONSTRUKTION

Bei ALIBRE DESIGN kann ich nur sagen, dass es sich so bedienen lässt, wie man selber denkt. Ein entscheidender Punkt in unserer Evaluationsphase. Es musste flockig  bedienbar sein mit Parametrik, Explosionen, Kinematik, Blechabwicklung, 2D-Ableitung und es musste natürlich gute Import- und Export-Schnittstellen beinhalten.

ALIBRE DESIGN DETAILS

KONSTRUIEREN  -  BEWEGEN  -  HERSTELLEN
Die intuitive Benutzeroberfläche von ALIBRE DESIGN ist nicht überladen und kompliziert. Eben auf das Wesentliche reduziert, um die CAD-Funktionen, die Sie täglich brauchen, unmittelbar zugänglich zu machen. Deshalb lässt sich ALIBRE DESIGN leichter erlernen und anwenden.
Dank einem modernen CAD-System der neusten Generation, konstruieren Sie mit ALIBRE DESIGN in ein einem breiten Anwendungsspektrum.

3D-CAD, leich bedienbar und schnell...

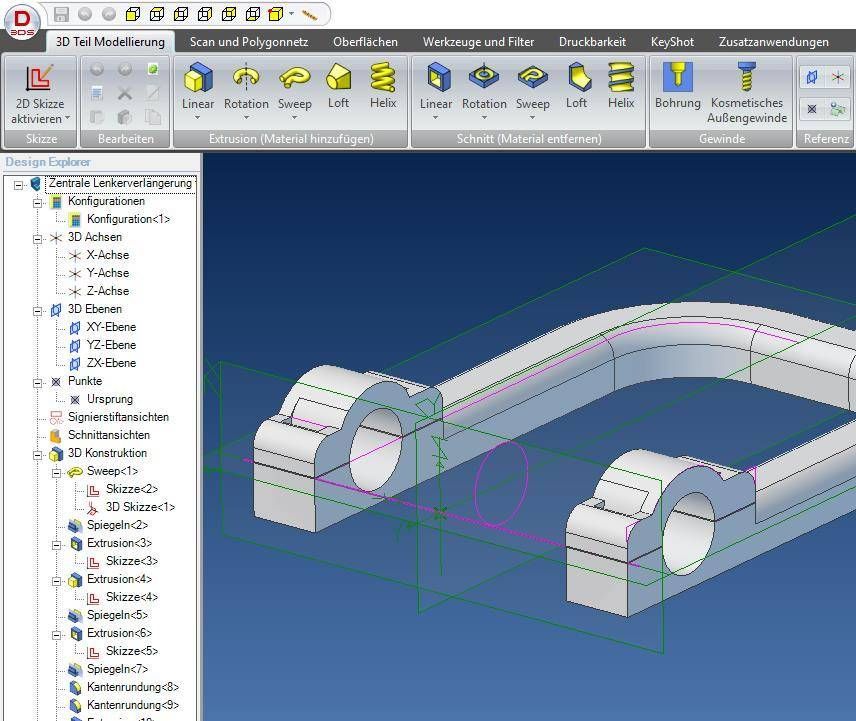

Bauteil Modellierung
Erstellen Sie Ihre Projekte schnell mit vielen leistungsstarken, parametrischen 3D-Funktionen wie: Extrudieren, Drehen, Loft, Sweep, Shell, Muster, Arrays, und vieles mehr. Mit DirectModelling bietet Geomagic Design nebst der Parametrik das Beste aus beiden CAD-Welten. Die innovativen DirectModelling-Funktionen ermöglichen Ihnen Konstruktionen, frei von parametrischen Zwängen zu erzeugen.

Baugruppen Modellierung
Geomagic Design bietet Ihnen eine hohe Flexibilität, bei der Konstruktion von Baugruppen, die keine Wünsche mehr offen lässt. Arbeiten Sie entweder direkt in der Baugruppe oder an einzelnen Teilen und verwenden Sie dazu einen neuen dynamischen Konstruktionsmodus. Der neue Drag&Drop Constraint-Modus hat eine eigene Intelligenz bekommen und ist eine große Hilfe beim Assemblieren -  es ist fast so, als ob neue Teile beim Einfügen bereits wissen, wie sie passen müssen. Jede Baugruppe lässt sich mit einer kinematischen Bewegungsanalyse perfekt auf Kollisionen untersuchen. Falls Sie gerne eine CAD-Schulung besuchen möchten, bieten wir Ihnen auf dieser Seite drei halbtägige Kurse 2017 an...

2D-Zeichnungen, assoziative Ableitung
Die Erstellung von 2D-Werkstattzeichnungen wird zum Kinderspiel. Isometrische Projektionen, Schnitte, Details, automatische Textblöcke, Explosionszeichnungen mit Stücklisten und Positionsnummer etc. - es ist alles drin. Und wenn sich das 3D-Modell ändert, werden alle Zeichnungen automatisch aktualisiert.

Design- und Varianten-Konfigurationen
Dank den Design-Konfigurationen können verschiedene Zustände bzw. Varianten von ähnlichen Teilen erzeugt und verwaltet werden. Ein typisches Beispiel ist die Roh- und Fertigteil Problematik; wird am Fertigteil ein Mass geändert, so passt sich das Rohteil automatisch an. Die Verwaltung geschieht in nur einer einzigen Datei; was eine erhebliche Erleichterung in der Dateipflege darstellt.

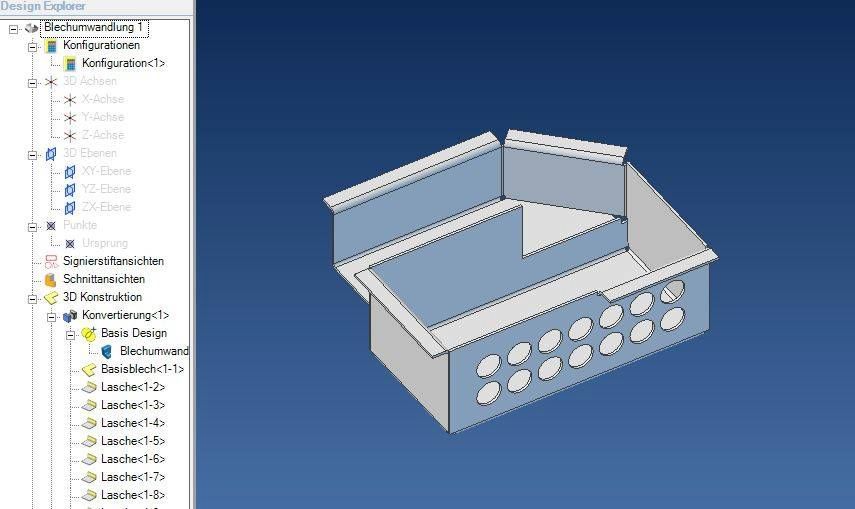

Blechabwicklung
Das Geomagic Design Blech-Modul ermöglicht es Ihnen, schnell intelligente Blechteile unter Angabe von Materialstärke, Biegeradius und K-Faktor zu erzeugen. Blechlaschen, Flansche, geschlossenen Ecken, Bögen, Prägungen und benutzerdefinierte Funktionen wie gelochte oder gestanzte Formen, werden ermöglicht. Arbeiten Sie damit entweder im gefalteten oder entfalteten Zustand. Weiters gibt es für die Expertversion eine neue und automatische Blecherkennung basierend auf objektorientierter Topologie-Erkennung.

Datenaustausch
Geomagic Design unterstützt alle gängigen 3D-und 2D-Datenaustausch Formate wie STEP, SAT, IGES, STL, DXF und DWG. Ein SolidWorks-Importer ist ebenfalls bereits integriert. Weiters können echte 3D-PDF Dateien mit Explosions-Animation erstellt werden.  -> «Genial!»

3D CAD Funktionsübersicht


Programmbeschreibung
• empirisch erarbeitete und logische Bedienungsoberfläche
• dadurch optimaler Workflow und leichtgängiges, schnelles Programmhandling
• Parametrischer + unimetrischer ACIS® 3D-Volumenmodelierer
• Moderne, Skizzen-Featuretechnologie von D-CUBED®
• Historien basierender Konstruktionsbaum
• mit integrierter Verwaltung von Konstruktionsvarianten
• konstruieren im Kontext der Baugruppe, sowie entkoppelt davon
• automatische und assoziative 2D-Zeichnungsableitung
• parametrischer Gleichungs- und Formeleditor
• Light-Assembly-LoadingTM für schnelleres laden grosser Baugruppen
• kinematische Bewegungsanalysen
• Kollisionsprüfungsmodul u.a. ganze Baugruppen
• Explosionsmodul in 3D, 2D sowie 3D-PDF inkl. Animation
• Messfunktionen von Distanzen bis Massenträgheitmoment
• FEM/FEA für Festigkeitsberechnung
• Blechmodul für produktionsreife Blechabwicklungen
• umfassende 3D-Bauteilbibliotheken (auch DIN-Normen)
• Photorendering für photorealistische Bilder
• assoziative Schnittansichten
• assoziative Detailansichten
• geometrische und parametrische Beziehungen
• moderner ACIS-Kernel

Benutzeroberfläche
• Benutzerführung: DE, FR, IT, EN, insgesamt 14 Sprachen
• Windows konforme Bedienungsphilosophie
• Logisch geordnete Funktionselemente
• Klar strukturierte Dialogboxen
• Anpassbare Iconleisten
• Design Explorer für Konstruktionshistorie
• Ausführliche Statuszeile
• Verwaltung der Ansichten
• Layer- und Strukturmanager
• Berechnungsfunktionen
• Deutsches ALIBRE DESIGN Buch als Hardcover oder als PDF-Datei

2D & 3D-Skizzenfunktionen
• Automatische Geometrieerfassung + Bemassunsautomatik
• Selbstständige Erkennung von geometrischen Beziehungen
• Intelligenter Zeichnungscursor mit Fangautomatik
• Geometrieanalyse mit automatischer Fehlerkorrektur von
• offenen, doppelten oder überlappenden Konturelementen.
• Projektion bzw. durchpausen von Körperkanten
• Weitere Funktionen für: Linien, Kreise, Bögen, Ellipsen, Splines,
  N-Eck, Spiegeln, Kopieren, Skalieren, Mustern, Trimmen, Brechen etc.

Volumen Werkzeuge
• Skizzenbasierende, parametrische Volumenkörper
• + Direct Modeling-Funktionen mit Topologieerkennung
• Extrusions-, Rotations-, Sweep-, Helix- und Loftkörper
• mit zwei- oder dreidimensionalen Leit- bzw. Führungslinien
  jeweils als Austragungs- oder Schnittfunktion.
• 3D-Trimmen von Körper an Freiformfläche
• Boolesche Funktionen + / - sowie Schnittmengen
• verrunden von Kanten mit einfachen oder variablen Radien
• Kofferecken mit mehrfachen auch konischen Radien
• Fasen von Kanten und Ecken
• Shellingfunktion für dünnwandige Körper
• Entformungs- bzw. Ausformschrägen
• Bohrungsmanager inkl. Gewindetabellen
• entfernen und verschieben sowie offset von Flächen
• Lineare und zirkulare Musterung von Features
• + zuschaltbare Topologieerkennung
• Volumenberechung von Oberfläche, Volumen, Masse,
  Massenschwerpunkt, Trägheits/Massenträgheitsmoment.

Blechabwicklung und Blechumwandlung
• Umwandlung von dünnwandigen Teilen in abwickelbare Bleche
• Berücksichtigung von Korrekturfaktoren nach
  - Material
  - Blechdicke
  - Biegeradius
  - Biegewinkel
• parametrische Ausklinkungen
• Blechbiegung entlang einer 2D-Linie
• Blechübergänge Rund auf Eckig
• Erzeugung eines Bleches entlang einer Konturskizze
• wasserdichte Blech-Ecken
• Konturlaschen, Ausprägungen, Sicken, Stanzen etc.

Baugruppen Werkzeuge
• Zusammenbau von bestehenden Einzelteilen zu einer Baugruppe
• Konstruieren von Einzelteilen innerhhalb und im Kontext einer Baugruppe
• automatische sowie manuelle Geometrie-Abhängikeiten beim Zusammenbau
• kinematische Analyse durch bewegen von Bauteilen
• flexibel-schalten von Bewegungen in Unterbaugruppen
• Kollisionsprüfung u.a. auch von ganzen Baugruppen
• lineare und zirkulare Musterung von Baugruppen
• Koordinaten gesteuerte Platzierung von Baugruppen
• 3D-Schnitt durch Teile oder ganze Baugruppen
• spiegeln von Baugruppen, mit und ohne Berücksichtigung der Eigen-Ausrichtung !
• manueller und automatischer Einbaumanager für passgenaue Konstruktionen
• automatische, justierbare Explosionsdarstellung mit ein/ausblendbaren Spurlinien
• Konfigurationsmanager zur Verwaltung von Baugruppen-Zuständen
• Berechnung von physikalischen Eigenschaften wie Gewicht, Trägheitsmoment etc.
2D-Ableitungen
• bidirektionale und assoziative Zeichnungsableitungen von
• von 2D nach 3D und umgekehrt.
• selbst definierbare Zeichnungsformate und Köpfe
• umfangreiche Bemassungfunktionen inkl. Toleranzen
• Form- und Lagetoleranzen, Oberflächenbeschaffenheit
• Schweisszeichen, Textfunktionen, Tabellenkalkulation, 3D-Text
• automatische Stücklisten mit Positionierung der Nummern
• assoziative Schnitte - mit/ohne schraffierten Schnittflächen
• assoziative Details, Hilfsansichten lotrecht auf eine Körperkante
• gebrochene und geschnittene Ansichten

LIEFERUMFANG EXKLUSIV NUR BEI: CADTEC (SCHWEIZ) GMBH

ALIBRE DESIGN 3D CAD-PROGRAMM

einmal Kaufen, unbegrenzt Benutzen *
• Keine Zwangs-Abo's
• Multilingual: verfügbar in 14 Sprachen
• inkl. Blechabwicklungsmodul für produktionsreifes Blechdesign
• 3D PDF-Export mit animierten Explosionszeichnungen
• FEM/FEA Festigkeitsberechnung
• inkl. ADraft 2D CAD-Programm für DWG & DXF-Bearbeitung
• fakultative Wartung inlusive Hotline
• Renderingsystem der Spizenklasse von KeyShot
• Bewegungsmodul für 3D PDF-Dateien
• Umfassendes Schulungsangebot, Gruppen- oder Individualschulungen
• 24/7 erreichbares CAD-Forum
• regelmässig stattfindende Usertreffen
⏺ Versionsmatrix - Versionsvergleich...
* Viele andere CAD-Programme können nur noch gemietet werden. Wenn man nicht mehr Einzahlt, stellt das Programm ab!
ALIBRE  3D CAD SYSTEM

ADraft portable 2D CAD-PROGRAMM

A(libre)Draft ist ein cooles CAD-Werkzeug zur freien Bearbeitung von AutoCAD DWG- und DXF-Daten.  ADraft ist sehr ähnlich zu bedienen wie AutoCAD, es ist superschlank (aktuell 9 MB gezippt), leicht zu bedienen und verarbeitet auch grosse DWG/DXF-Dateien. Sie können die bearbeiteten Files wieder als DWG oder DXF sowie in einem eigenen CAD-Format abspeichern. ADraft wurde als Portable-App programmiert und läuft nach dem entpacken aus jedem beliebigen Verzeichnis, sei es auf einem USB-Stick, oder direkt aus ihrem Dropbox-Verzeichnis! -> Das ist genial!

⏺ Mehr lesen...
Nur kurze Zeit: Alibre Design inklusive ADraft

ALIBRE DESIGN BUCH

Das Alibre-Buch wird entweder als Hardcover oder als personalisiertes PDF in elektronischer Form ausgeliefert. Es handelt sich dabei um die aktuellste Fassung in Farbe, inklusive vielen Beispielen und Step-by-Step Anleitungen im Format A4.
Umfang > 300 Seiten plus Tips&Tricks Tutorial.
ALIBRE DESIGN Buch - Tutorial - Schulungsbuch - Book

SYSTEMANFORDERUNGEN - ALIBRE DESIGN

NORMAL-BENUTZER
• Baugruppen bis 600 Bauteilgruppen
• i5 Prozessor (oder schneller i3)
• 4 GB Arbeitsspeicher
• Grafikkarte nicht älter als 4 Jahre
• normale Festplatte
• Windows 7/8/10, x64
POWER-BENUTZER
• mehr als 600 Bauteilgruppen
• Prozessor: i7 ab 4. Generation oder AMD RYZEN
• 16 GB Arbeitsspeicher (je mehr, je besser)
• aktuelle Grafikkarte von nVidia oder AMD
• schnelle SSD-Festplatte
• Windows 7/8/10, x64
Erstellt mit ALIBRE DESIGN; Kompakter Einzylindermotor mit Elektrostarter
