Was ist neu
in Alibre Design
V25 zu V24?
Freigabe : Juni 2022
Kostenlos für alle Wartungsnehmer!
Freigabe : Juni 2022
Kostenlos für alle Wartungsnehmer!
Empfehlung vom Profi: -> Beachten Sie bitte, dass Updates nicht in einer wichtigen Konstruktionsphase installiert werden sollten.
Verschieben Sie diese Aktion in einen Zeitraum wo es besser geeignet ist.
3D Wrap-Funktion
3D Projektions-Funktion
Aufsummieren in Stücklisten
Benutzeroberfläche, Design Explorer und Symbolleisten
Bessere Fangfunktionen
SVG Import/Export
OBJ Export
Gleichzeitige Installationen
Statusleiste, Fortschrittskontrolle, Menüsteuerung
Diese wurden auf das Steuerungssystem der nächsten Generation migriert.
TreeView-Steuerelemente
Fast alle TreeView-Steuerelemente wurden auf das Next-Gen-Steuerungssystem migriert. Dazu gehören unter anderem der Design Explorer und die Dateieigenschaften / Systemoptionen.
Symbolleisten
Die Symbolleisten wurden auf das Steuerungssystem der nächsten Generation migriert. Es gibt noch Arbeit, um sie vollständig fertigzustellen, was erfolgen wird, sobald die Migration zu Vektorsymbolen erfolgt ist.
Beenden des Skizzenmodus im Bohrungswerkzeug
Der Modus "Skizze beenden" wurde im Bohrungswerkzeug deaktiviert. Um die Skizze abzuschliessen und die Bohrung fertigzustellen, drücken Sie im Dialogfeld Bohrung auf OK.
Intelligentes Ein- und Ausklappen des Design Explorers
Smart Expand wurde aktiviert, um den Design Explorer auf intelligente Weise zu erweitern.
Gleichungs-Editor
Es wurden verschiedene Aktualisierungen an der Benutzeroberfläche des Gleichungseditors vorgenommen.
Koaxiales Symbol in Baugruppenabhängigkeiten
Ein Benutzervorschlag wies darauf hin, dass das Bild der koaxialen Beschränkung nicht den gleichen Kontrast wie andere Symbole aufwies, so dass es schwer zu erkennen war, ob es aktiviert war. Das Symbol wurde umgestaltet.
Feature Control Frame Dialog

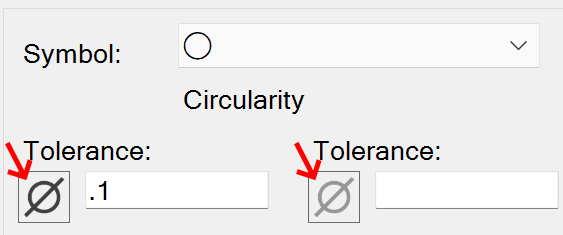

Es war unklar, dass zwei Komponenten der Benutzeroberfläche Schaltflächen sind. Die Durchmessersymbole haben jetzt ein schaltflächenähnliches Aussehen mit einem Tooltip.
Zeichnungsblattgrössen
Dem Dialogfeld für leere Blätter wurden standardmässig zusätzliche Grössenoptionen für Hoch- und Querformat hinzugefügt.
Farbe des Platzierungsfeldes für Zeichnungsansichten
Benutzer, die dunkle oder sehr dunkle Farbschemata verwenden, hatten beim Platzieren von Zeichnungsansichten ein hellgelbes Positionsvorschaufeld. Diese Farbe ist jetzt besser sichtbar.
Rechteck mit 2 und 3 Punkten
Diese beiden Rechtecktypen haben jetzt eine ähnliche Benutzeroberfläche wie das Mittelpunkt-Rechteck, und die Abmessungen können in Echtzeit hinzugefügt werden.
Rechteck nach Mittelpunkt bemassen
Die Echtzeit-Bemassungen bei der Figurenerstellung bezogen sich bisher auf den Mittelpunkt und die Rechteckausdehnung. Jetzt beziehen sich die Echtzeitbemassungen auf die gesamte Länge und Breite.
Farbschema "Weiss" für das Ribbon wurde entfernt
Dieses Farbschema hatte Probleme und wurde entfernt. Es kann später wieder eingeführt werden.
Einstellungen als Standardwerte
Jetzt können Eigenschaften, die Sie unter Datei > Eigenschaften > Haupteigenschaften einstellen, als Standard für neue Dateien gespeichert werden, wenn das Kontrollkästchen "Aktuelle Einstellungen als Standard festlegen" aktiviert ist.
Multi-GPU Aufforderung
Wenn mehrere Grafikprozessoren im System vorhanden sind, wird beim Start ein Dialogfeld angezeigt, in dem Sie aufgefordert werden, sicherzustellen, dass die leistungsstärkste Karte für Alibre-Produkte verwendet wird. Das Dialogfeld kann deaktiviert werden.
Angepasste Farben des Ansichtswürfels
Es wird ein visuell ansprechenderer Farbsatz verwendet.
Unterdrückte Teile während der manuellen Explosion
Das Vorhandensein von unterdrückten Teilinstanzen in der Auswahl führt zu einer Ausnahme bei der manuellen Auflösung.
Objektreferenzfehler beim Ziehen mit Flexibel machen
Die aktualisierte Logik behebt jetzt ein Problem, das beim Ziehen von Objekten in einer Baugruppe mit aktivierter Funktion "Flexibel machen" auftreten konnte.
Fokus auf neu erstellte Explosionsansichten
Wenn mehr als eine Explosionsansicht kontinuierlich erstellt wird, wurde der Fokus nicht auf die neu erstellte Explosionsansicht verschoben.
Unterdrückte Elemente weiterhin auswählbar
Teil- und Unterbaugruppeninstanzen in der Baugruppe können im Design Explorer auch nach der Unterdrückung noch ausgewählt werden.
Bohrungs-Symbole
Die Bohrungssymbole wurden in einigen Auflösungs-/DPI-Kombinationen abgeschnitten. Die Hervorhebung ausgewählter Symbole macht es jetzt auch einfacher zu sehen, welche Option ausgewählt ist.
Spaltenbreite für Gleichungseditor
Die für den Gleichungseditor eines Teils eingestellten Spaltenbreiten werden jetzt in der Alibre-Sitzung gespeichert.
Zeichnungseigenschaften
Verschiedene Probleme im Dialogfeld Zeichnungseigenschaften im Zusammenhang mit der Windows-Skalierung wurden behoben.
Druckdialog für nicht-englische Sprachen
Es gab einige Skalierungsprobleme, durch die einige Teile der Benutzeroberfläche abgeschnitten wurden.
Schnittansicht aus Linie + Bogen
Eine Ausnahme konnte auftreten, wenn eine Schnittansicht mit einer Linie und einem Bogen als Schnittgeometrie erstellt wurde.
Gesenkte kosmetische Gewinde im Winkelschnitt
Die Gewindelänge wurde bei bestimmten Arten von Schnittansichten möglicherweise nicht korrekt angezeigt.
Bounding Box der Ansicht nicht korrekt
Der Begrenzungsrahmen der schattierten Ansicht war nicht korrekt, wenn einige Teile aus der Ansicht ausblendet wurden.
Der Begrenzungsrahmen der schattierten Ansicht wurde auch durch inaktive Konfigurationen beeinflusst.
QuickDimensionPlugin-Fehler
Die Bemassung von schattierten/gezeichneten ISO-Ansichten einer Baugruppe, die aktive und inaktive Konfigurationen enthält, führte zu einem "QuickDimensionPlugin"-Fehler.
Flächenfarbe und Konfigurationen
Die Flächenfarbe wird in einer 2D-Ansicht nicht korrekt aktualisiert, wenn sie auf eine Konfiguration angewendet wird, die nicht explizit gespeichert wurde.
Schraffur und gebrochene Schnittansichten
Die Schraffur verschwand in der Detailansicht eines gebrochenen Schnitts.
ROSE-Ausnahme beim Speichern einer Zeichnung
Rose-Ausnahme beim Versuch, eine Zeichnung einer Loft-Ansicht mit einer Bemassung zu speichern.
Ausserkraftsetzen des Durchmessersymbols im Register Text
Das Überschreiben des Wertes für das Durchmessersymbol in der Registerkarte Text der Dim-Stile wurde nicht beibehalten.
Vertikale Textabstände bei Masslinien
Behebung von inkonsistenten "vertikalen" Abständen zwischen Text und Masslinienverlängerungen.
Farbe und Transparenz in 3D-PDF
Farbe und Transparenz auf Teile- und Baugruppenebene werden jetzt unterstützt.
Präziser Schnitt bei einigen STP-Dateien
Bei einigen importierten STP-Dateien in V24 schlägt die Ansicht des präzisen 3D-Schnitts fehl.
IGES-Optionen
IGES-Optionen wurden in einigen Fällen nicht beachtet. Sie werden jetzt immer beachtet, wenn es möglich ist.
2D-PDF mit integriertem Writer
Line caps verursachen manchmal Probleme in 2D-PDF mit integrierter Option.
Robusterer Import bei aktiven Heilen
Der Import schlägt manchmal fehl, wenn die Option "Heilen" für Step-Dateien aktiviert ist.
Stückliste kann aus der Paketdatei ausgeblendet werden
Der RVR der Stückliste konnte nicht aufgelöst werden, wenn wir eine Zeichnung, die aus einer Paketdatei geöffnet wurde, in einem bestimmten Arbeitsablauf neu projizieren.
Objektreferenz beim Öffnen von Stücklisten aus dem Explorer
Beim direkten Öffnen einiger Stücklisten über den Windows-Explorer wurde ein Objektreferenzfehler angezeigt.
Validierung von benutzerdefinierten Eigenschaften
Die Validierung funktionierte bei bestimmten benutzerdefinierten Eigenschaften nicht, wenn sie zur Stückliste hinzugefügt werden.
Doppelte Parameternamen
Bei der Benennung einer neuen Gleichung mit einem bestehenden Namen wird der Benutzer nun aufgefordert, einen anderen Namen zu wählen.
Anzeigen von alternativen Konfigurationen mit GLP
Es war nicht möglich, die anderen Konfigurationen in einer gesperrten GLP-Datei, die mehrere Konfigurationen enthält, durch Doppelklicken im Explorer anzuzeigen.
Nicht unterstützte Zeichen für Parameternamen
Die Umbenennung von Parametern mit nicht unterstützten Zeichen führte zu einer zusätzlichen irrelevanten Meldung.
Dynamische Aktualisierung der Spalte in der GLP
Das Hinzufügen, Umbenennen oder Entfernen von Parametern führte nicht zur Aktualisierung der Spalte Gleichung in Globale Parameter.
Versteckte Geometrieauswahl
Wenn man mit dem Mauszeiger über eine Fläche fährt, konnte es vorkommen, dass die Geometrie hinter der Fläche auswählbar wurde.
Referenzfiguren für das Bohrungswerkzeug
Referenzlinien, Kreise und Bögen sind jetzt beim Skizzieren mit dem Bohrungswerkzeug verfügbar.
In-Place-Bearbeitung für Zwangsbedingungen
Für einige Geometriekombinationen stehen jetzt zusätzliche Optionen zur Verfügung, z. B. Tangente für eine Kombination aus Linie und Ellipse.
Interne Versionierung
Die Versionserhöhung der Datei erfolgte, wenn eine der Optionen in Dateieigenschaften->Einheiten->Duale Abmessungen und Allgemein geändert und gespeichert wird. Dies geschieht nun nicht mehr.
Zugriff auf Spline-Werkzeuge
In einigen Arbeitsabläufen konnten Spline-Werkzeuge aufgrund eines UI-Problems nicht ausgewählt werden.
Projizierte Kanten für Sweeps verwenden
In manchen Fällen konnte es zu einem Hänger kommen, wenn man den Winkel des Extrudierens änderte.
Symmetrische Zwangsbedingungslogik
Die Logik für symmetrische Zwangsbedingungen wurde verbessert und sollte bei bestimmten Geometrien keine seltsamen Ergebnisse mehr liefern.
Bearbeiten von Splines
Einige Splines können nicht bearbeitet werden, wenn Endbedingungen vorhanden sind und die DOF-Darstellungsfarbe aktiviert ist.
Robusteres Verrundunden und Fasen
Es wurde eine zusätzliche Logik hinzugefügt, um die Vorschauen für einige spezifische Geometrien vorhersehbarer zu machen.
Spline-Trimmen
Das Trimmen eines Splines, der sich mit einem Skizzenpunkt schneidet, konnte eine Ausnahme auslösen. Dies wurde behoben.
Benennung von Materialbibliotheken
Ein Problem im Zusammenhang mit der Gross- und Kleinschreibung und doppelten Namen wurde behoben.
Blechflansche
Es konnte ein Absturz mit einem API_Failed-Fehler auftreten, wenn die Ausrichtung der Flansche geändert wurde, nachdem der Gehrungswert aktualisiert wurde.
Datenordner-Optionsknoten von Alibre Atom3D entfernt
Dieser Knoten stellte eine Option dar, die für Alibre Atom3D nicht verwendet werden konnte und daher entfernt wurde.
Blechsymbole in der Dynamischen Bibliothek
Für Blechteile gab es bisher ein normales Teilesymbol in der Benutzeroberfläche der dynamischen Bibliothek.
Strg+Shift+G
Dieser Befehl war als Tastaturkürzel für zwei Befehle definiert. Jetzt ist er nur noch für einen Befehl definiert.
Dateinamensfeld im Teilegenerator
Darin werden keine Tastaturkürzel mehr aktiviert.
Rotationspunkte und Alibre Script
Der Rotationspunkt der 3D-Ansicht ist nicht korrekt, wenn das Alibre Script basierte Werkzeug aktiv ist.
Ausnahme bei der Bearbeitung von Alibre-Skizzen
Die Alibre-API erlaubte die Erstellung einer neuen Skizze, wenn eine andere Skizze innerhalb des Skizze bereits geändert wurde. Es wurde eine neue Logik hinzugefügt, um dies zu erkennen.
Speichern von gesperrten Dateien über Alibre Script
Die API löst jetzt eine Ausnahme aus, wenn versucht wird, eine gesperrte Datei programmatisch über Alibre Script zu speichern.
Ressourcen für Hongkong-Chinesisch
Alibre Design lässt sich nicht starten, wenn die Ressourcen in Hongkong-Chinesisch verwendet werden.
Side-by-Side Dokumentation für API / Addons
Aktualisieren Sie die API/Addon-Dokumentation, um Informationen über die Registrierung von Addons von Drittanbietern in der Systemregistrierung und die Auswirkungen von Side-by-Side auf Addons/API aufzunehmen.
API-Änderungen, Headless-Modus und Side-by-Side- (Parallel) Installation
Wichtig für API-Benutzer. Bitte sorgfältig lesen.
Obwohl der Side-by-Side-Installationsmodus erst ab v26 aktiv ist, sind die Änderungen, die ihn ermöglichen, in v25 enthalten. Ein Nebeneffekt davon ist, dass diejenigen, die API-Anwendungen und Add-ons haben, möglicherweise einige Änderungen vornehmen oder zusätzliche Massnahmen ergreifen müssen.
Deinstallation einer der installierten Side-By-Side-Versionen
Auch wenn mehrere Versionen von Alibre-Produkten auf einem Computer vorhanden sein können, können API-Programme nur eine der installierten Versionen ansteuern. Die API-Programme finden die Version, auf die sie abzielen, anhand von Windows-Registrierungseinträgen. Wenn eine Version später deinstalliert wird, können diese Registrierungseinträge entfernt werden und dazu führen, dass Add-ons und API-Programme anschliessend nicht mehr funktionieren.
Um die fraglichen Registrierungseinträge wiederherzustellen, können Sie jede derzeit installierte Version von Alibre-Produkten als Administrator ausführen; wenn das Startfenster angezeigt wird, sind die erforderlichen Registrierungseinträge bereits wiederhergestellt. Es handelt sich hierbei um eine einmalige Aktion, und es wird dringend empfohlen, dies jedes Mal nach der Deinstallation einer Nebenversion eines Alibre-Produkts zu tun.
Headless (GUI-less) Mode
Alibre-Installationsprogramme liefern mehrere nicht verwaltete (COM) DLLs, die vom Produkt während der Laufzeit benötigt werden. Bis zur Version 24 registrierte das Installationsprogramm diese COM-Schnittstellen in der Windows-Systemregistrierung. Um jedoch Side-by-Side zu unterstützen, werden v25 und zukünftige Installer dies nicht mehr tun; stattdessen werden diese COM DLLs für jede Side-by-Side-Version über das Anwendungsmanifest sichtbar gemacht.
Die oben beschriebene registrierungsfreie COM unterstützt keine Anwendungen von Drittanbietern, die Alibre-Produkte im GUI-losen Modus aufrufen. Um diesen Anwendungsfall zu unterstützen, wurde in v25 eine BAT-Datei mit dem Installationsprogramm ausgeliefert. Sie müssen diese BAT-Datei manuell ausführen, um die COM-DLLs manuell zu registrieren. Gehen Sie dazu in den Alibre-Installationsordner, klicken Sie mit der rechten Maustaste auf die Datei RegisterCOMDLLS.BAT und führen Sie sie als Administrator aus. Dadurch werden die COM DLLs registriert.
Wenn Sie eine installierte Version deinstallieren, wird die COM-Registrierung aus der Registrierung entfernt. Sie müssen die BAT-Datei erneut ausführen, um die COM-DLLs erneut zu registrieren. Dieser Schritt erfolgt zusätzlich zur Ausführung von AD als Administrator, wie im Abschnitt "Deinstallation einer der installierten Side-by-Side-Versionen" beschrieben.
Bitte beziehen Sie sich auf die unten stehende Ergänzung der Alibre API-Hilfe:
Alibre Design V25 SP1
Bugfixes: 13
