Warum datengesteuertes Design wichtig ist
Technische Projekte erzeugen und verbrauchen eine Menge Daten, die verwaltet werden müssen. Datengesteuertes Design und die damit verbundenen Datenverwaltungsstrategien sind entscheidend für wiederholbare, fehlerfreie und schnelle Designänderungen.
Überblick über datengesteuertes Design
Several tools manage different types of data and engineering use cases:
Lokale Parameter
In einer Datei zugängliche Design-Daten, die die Geometrie steuern, z. B. die Abmessungen. Kann Gleichungen enthalten.
Globale Parameter
Design-Daten, die über viele Dateien zugänglich sind und die Geometrie steuern. Kann Gleichungen enthalten.
Teil Eigenschaften
Robuste und vollständig parametrische 3D-Modellierungswerkzeuge und einfache Arbeitsabläufe beschleunigen die Teileerstellung.
Excel-gesteuertes Design
Ein Excel-Plugin verknüpft Zelldaten mit lokalen oder globalen Parametern. Nehmen Sie Aktualisierungen in Excel vor, und die Designs werden aktualisiert.
Design-Konfigurationen
Erstellen Sie Varianten von Teilen, die sich alle in derselben Datei befinden. Wechseln Sie bei Bedarf ganz einfach zwischen den Varianten. Varianten können in einer Stückliste unterschiedlich ausgedrückt werden.
Teil Generator
Erstellen Sie Meta-Teile mit Design-Daten und Logik, die sicher in einer Datenbank gespeichert sind. Konfigurieren Sie Teile on-the-fly.
Material Library
Eine Materialbibliothek, die Sie nach Bedarf anpassen können. Teilen Sie Materialien mit anderen über Export und Import.
Gewinde-Bibliothek
Eine umfangreiche Bibliothek von Standardgewinden, die in Excel verwaltet werden und vollständig anpassbar sind.
Parameter

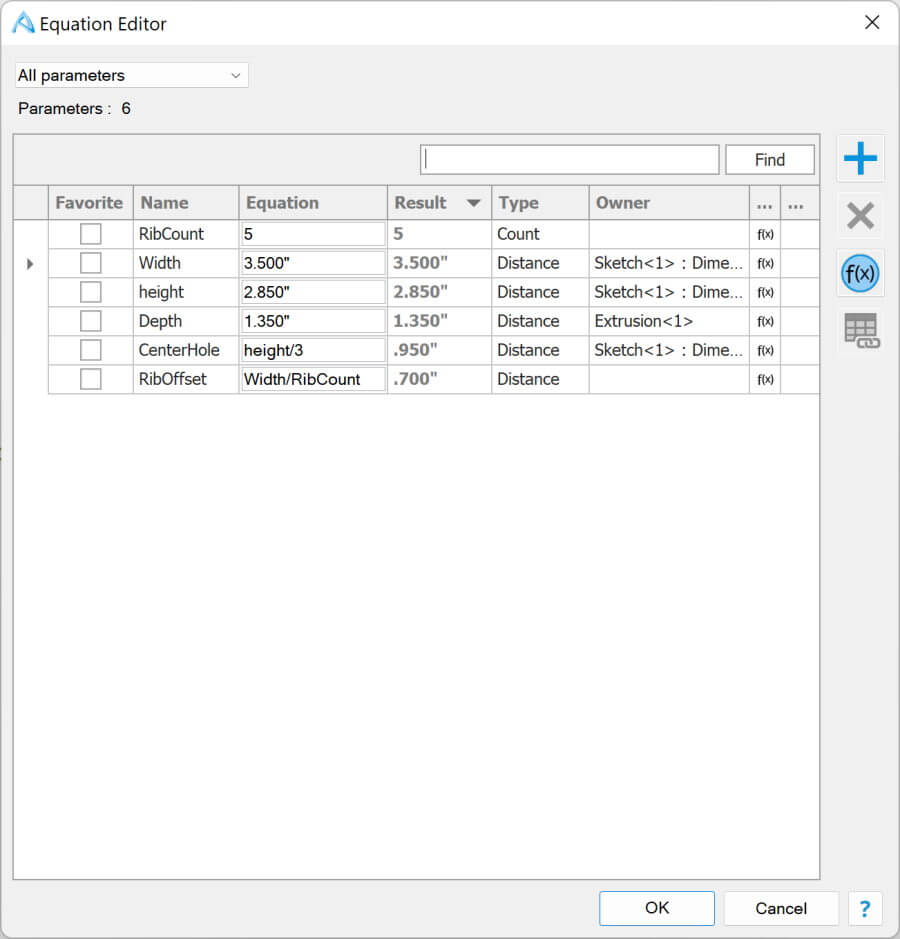

Beim Design von Komponenten oder Baugruppen werden die Parameter beim Erstellen von Bemaßungen oder Features erstellt. Geben Sie den Parametern aussagekräftige Namen und steuern Sie die Parameterwerte dynamisch mit Gleichungen. Aktualisieren Sie die Größe und Position von Modellteilen durch Anpassen dieser Daten.
Globale Parameter
Globale Parameter sind eigenständige Variablendateien, die Daten und Gleichungen enthalten können. Verweisen Sie während der Teileerstellung auf diese Dateien und verwenden Sie die darin enthaltenen Variablen, um die lokale Teilegeometrie zu steuern.
Wenn Sie die eigenständige Variablendatei aktualisieren, werden alle Teile, die darauf verweisen, aktualisiert.
Wenn Sie die eigenständige Variablendatei aktualisieren, werden alle Teile, die darauf verweisen, aktualisiert.

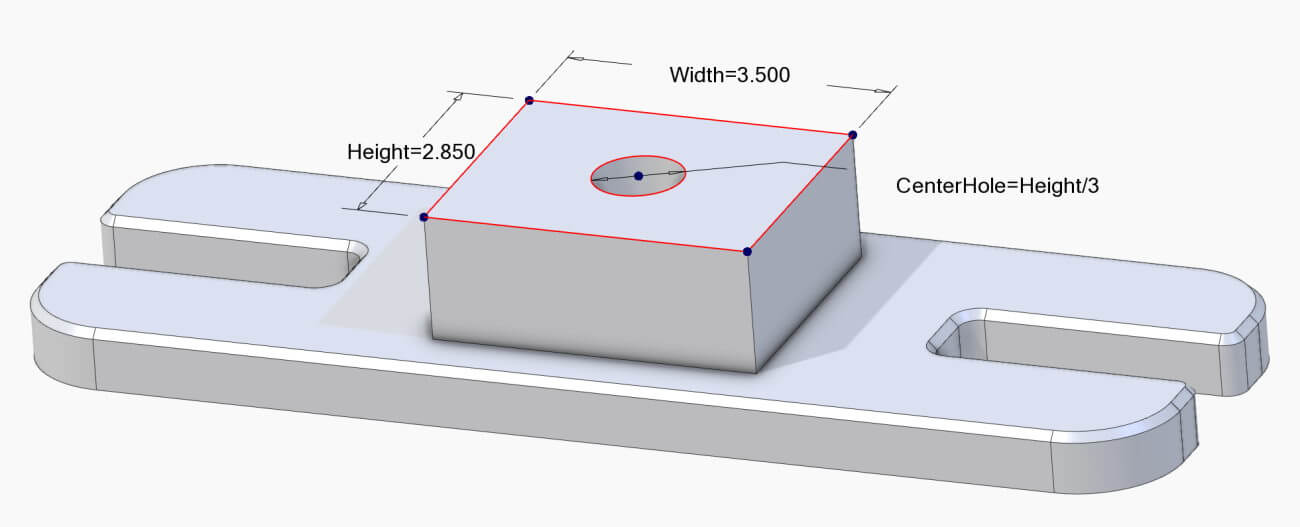

Ein Beispiel für eine Skizze, die Parameter und Gleichungen zur Steuerung der Geometrie verwendet.

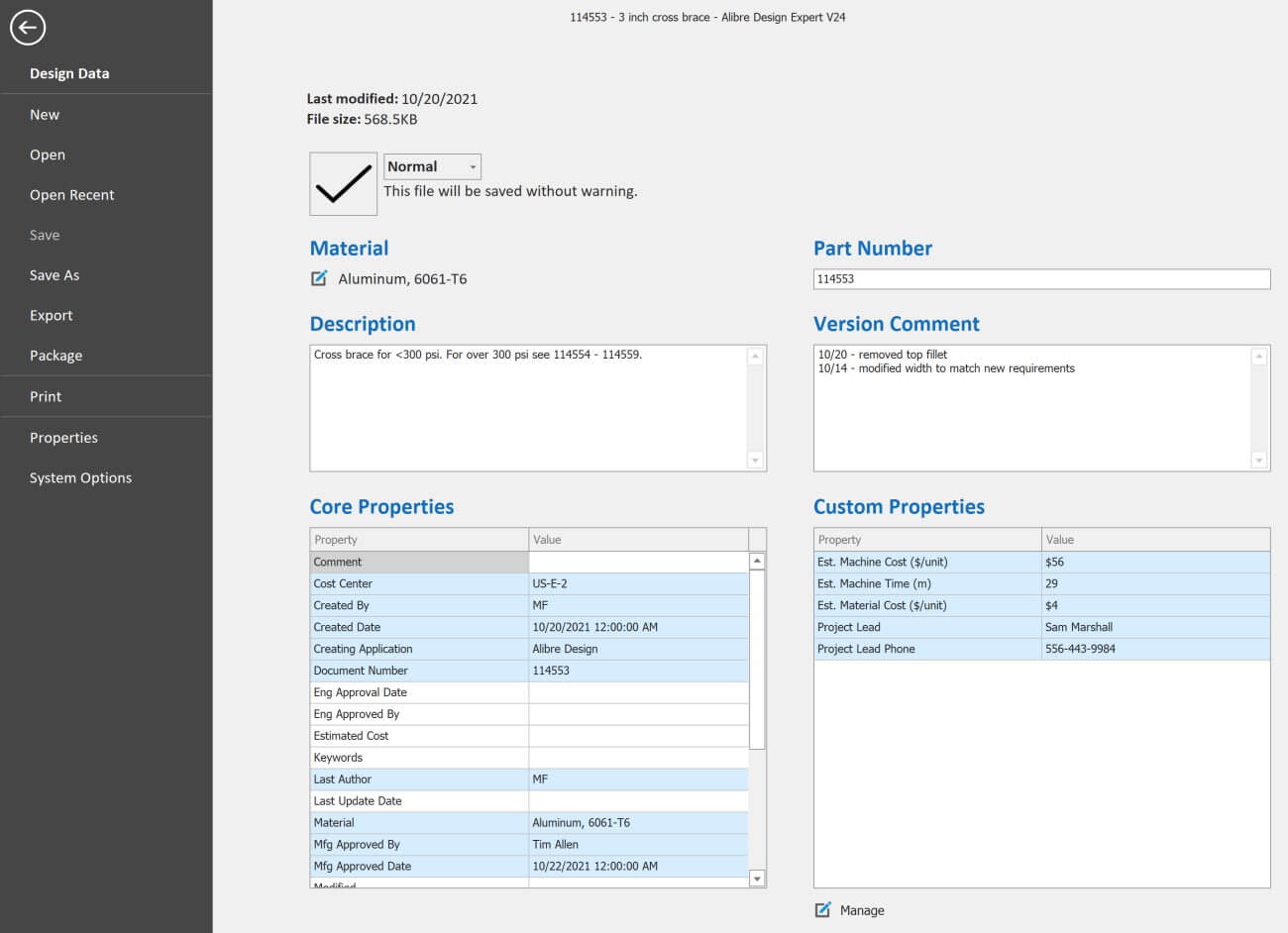

Auf der Karte Design-Daten des Menüs Datei finden Sie alle Metadaten an einem Ort, der eine einfache Bearbeitung ermöglicht.
Teil Eigenschaften
Teile und Baugruppen haben Metadatenkarten mit Standard- und anpassbaren Eigenschaften. Diese Daten können in das Objekt der Komponente in einer Stückliste eingefügt oder über Alibre Script abgefragt werden.
Design-Konfigurationen
Wenn ein Teil über Varianten verfügt, die alle zentrale Design-Features gemeinsam haben, sollten Sie Konfigurationen zur Verwaltung der Daten verwenden. Mit Configurations können Sie Varianten erstellen und Design-Daten, Feature-Unterdrückung und Teileeigenschaften auf der Konfigurationsebene verwalten.
Wechseln Sie zwischen den gewünschten Varianten in einer Baugruppe, indem Sie sie aus dem Design-Baum auswählen.
Wechseln Sie zwischen den gewünschten Varianten in einer Baugruppe, indem Sie sie aus dem Design-Baum auswählen.

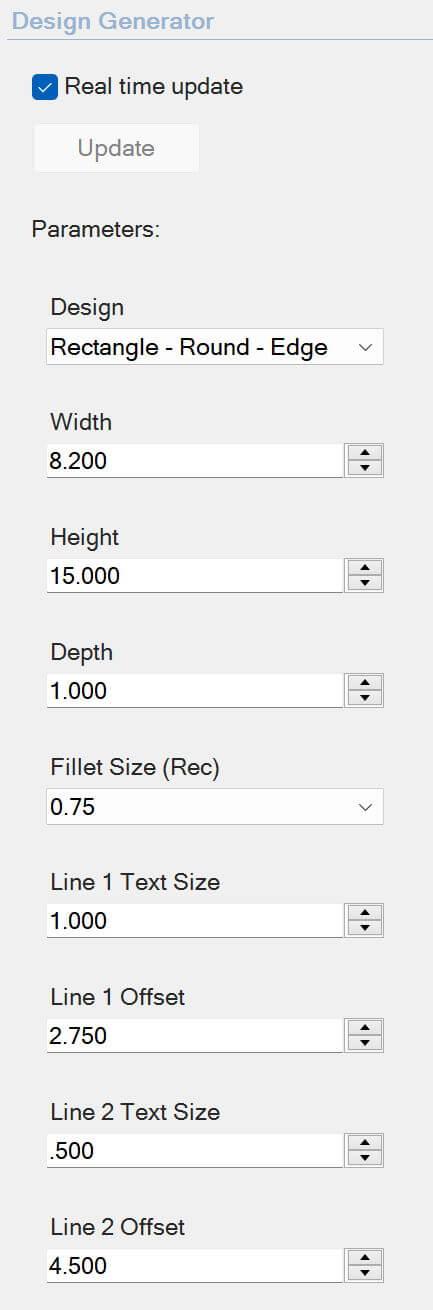

Eine Design-Generator-Schnittstelle zur Erstellung eines Bauteils aus der Bauteilgenerator-Bibliothek.
Teil Generator
Definieren Sie Datensätze für eine Komponente zusammen mit der Design-Logik, die die dynamische Erstellung von Komponenten in Echtzeit steuert.
Erfahren Sie mehr über den Teilegenerator >
Erfahren Sie mehr über den Teilegenerator >
Materialbibliothek
Eine robuste Materialbibliothek mit einer Vielzahl von Materialien, die sofort einsatzbereit sind. Erstellen Sie mühelos neue Materialien und organisieren Sie sie in einer Ordnerstruktur. Geben Sie für jedes Material die gewünschten mechanischen Eigenschaften ein.
Importieren, exportieren und sichern Sie Bibliotheken oder Unterabschnitte von Bibliotheken zur einfachen Verwaltung und gemeinsamen Nutzung.
Importieren, exportieren und sichern Sie Bibliotheken oder Unterabschnitte von Bibliotheken zur einfachen Verwaltung und gemeinsamen Nutzung.
Gewinde-Bibliothek
Eine robuste Materialbibliothek mit einer Vielzahl von Materialien, die sofort einsatzbereit sind. Erstellen Sie mühelos neue Materialien und organisieren Sie sie in einer Ordnerstruktur. Geben Sie für jedes Material die gewünschten mechanischen Eigenschaften ein.
Importieren, exportieren und sichern Sie Bibliotheken oder Unterabschnitte von Bibliotheken zur einfachen Verwaltung und gemeinsamen Nutzung.
Importieren, exportieren und sichern Sie Bibliotheken oder Unterabschnitte von Bibliotheken zur einfachen Verwaltung und gemeinsamen Nutzung.
