Warum die Modellierung von Teilen wichtig ist
Eine effiziente Teilemodellierung ist für Design-Teams absolut unerlässlich. Die meiste Zeit verbringen Sie mit dem Erstellen, Überarbeiten und Testen von Komponenten. Eine solide Erfahrung in der Teilemodellierung ist ein Muss.
Übersicht über die Teilemodellierung
Umfassende parametrische Teilemodellierung:
Leistungsfähiger Skizzierer
Die meisten 3D-Features beginnen mit einer 2D-Skizze. Die Skizzierumgebung von Alibre Design ist ausgereift und voller zeitsparender Werkzeuge.
3D Features
Features ergeben eine 3D-Geometrie. Extrusionen, Verrundungen, Drehungen, Ausbuchtungen / Lofts und vieles mehr runden das Feature-Erstellungswerkzeugset ab.
Oberflächenmanipulation
Importieren Sie Flächenmodelle aus anderen Anwendungen und konvertieren Sie sie in Volumenkörper, Trimmungen und mehr.
Feedback in Echtzeit
Jedes Feature verfügt über 3D-Echtzeit-Feedback, damit Sie wissen, was passiert, wenn Sie OK drücken, und Fehler frühzeitig erkennen können.
Zeitersparnis
Wiederverwendung von Geometrie und Nutzung von Symmetrie mit Spiegeln, Mustern und anderen Features, die den Arbeitsaufwand reduzieren und Änderungen erleichtern.
Fertigungsmerkmale
Sie können Modelle leicht aus der Form lösen oder einen Festkörper schälen, um das meiste Material zu entfernen und das Gewicht zu reduzieren.
Bohrungen und Gewinde
Umfangreiche, eingebaute Standards für Bohrungen und Außengewinde, Features für Bohrungen und Außengewinde mit Visualisierung und 2D-Zeichnungen. Anpassbar.
Boolesche Funktionen
Die Booleschen Operatoren Unite, Subtract und Intersect bieten Flexibilität bei der Modellierung für eine Vielzahl von Anwendungsfällen, insbesondere im Formenbau.
Visualisierung
In Echtzeit verschiebbare Schnittansichten, Loch- und Gewindetexturen und die Visualisierung des Massenschwerpunkts sind nur einige der Werkzeuge, die ein hervorragendes visuelles Feedback liefern.
Analyse
Befragen Sie die Modellgeometrie und messen Sie fast alles, einschließlich Oberfläche, Abstand, Winkel und Volumen. Physikalische Eigenschaften liefern Masse, Massenschwerpunkt, Trägheitsmomente, Hauptachsen und mehr.
Überprüfung
Erstellen Sie Redlines und Textmarkierungen, die auf bestimmte Bereiche hinweisen, die einer weiteren Überprüfung oder Berücksichtigung bedürfen. Redlines können von anderen direkt im Design Explorer referenziert werden.
Datengesteuert
Alle Features in der Teilemodellierung werden durch von Ihnen definierte Parameter, externe Parameter, mit denen Sie verknüpft sind, Excel-Daten, Konfigurationsdaten und vieles mehr gesteuert. Was auch immer Sie benötigen, steuern Sie Designs mit Daten und aktualisieren Sie sie einfach, wenn sich Daten ändern.

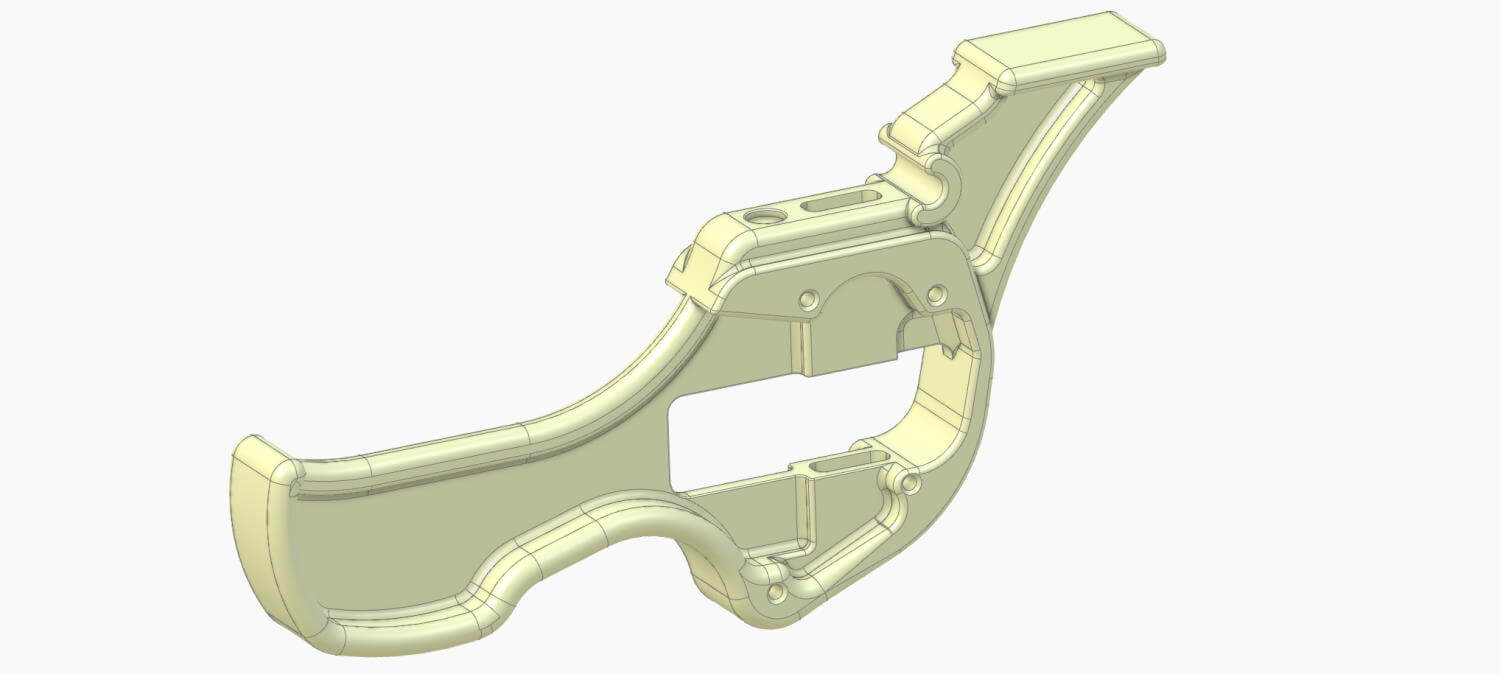

Ein Beispiel für einen Schnellspanngriff, der mit Extrusionen, Loft, Verrundungen, Fasen und Löchern erstellt wurde.
Leistungsstarker Skizzierer
2D- und 3D-Skizzen sind die Eingaben für die meisten 3D-Features und bilden das Herzstück der Teilemodellierung. Das Skizzieren wird auf einer anderen Seite ausführlich dokumentiert.
Gehen Sie zur Seite Skizzieren >
Gehen Sie zur Seite Skizzieren >

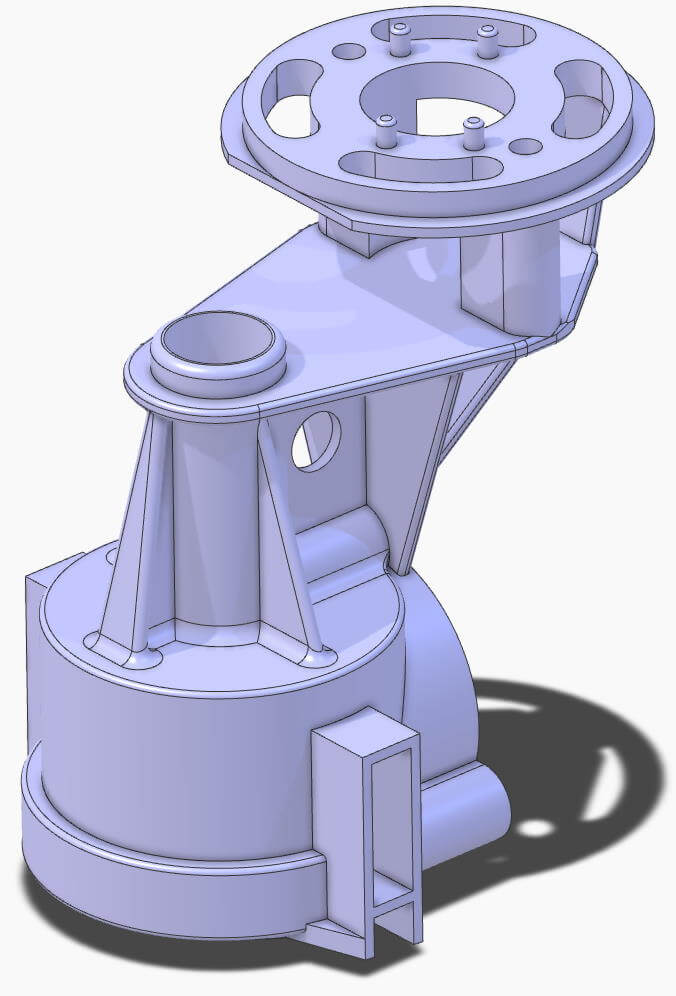

Zentrale 3D-Werkzeuge
3D-Features sind der Kern aller 3D-Modelle. Verschiedene Features führen unterschiedliche Arten von Modellierungsoperationen aus. Das Übereinanderschichten von Features ergibt ein fertiges Modell.

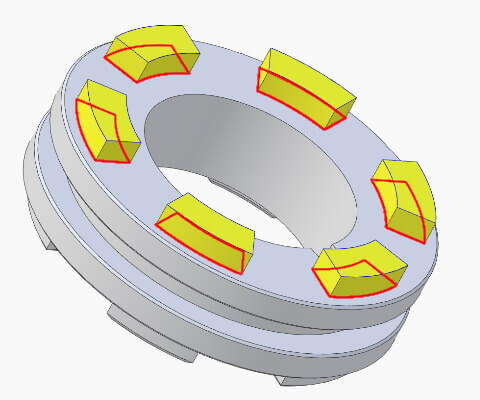

Lineare Extrusion
Zieht eine 2D-Skizze in eine Richtung und fügt auf dem Weg Material hinzu.

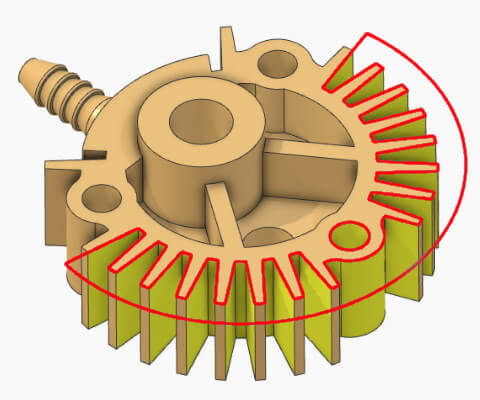

Linearer Schnitt
Zieht eine 2D-Skizze in eine bestimmte Richtung und entfernt dabei Material.

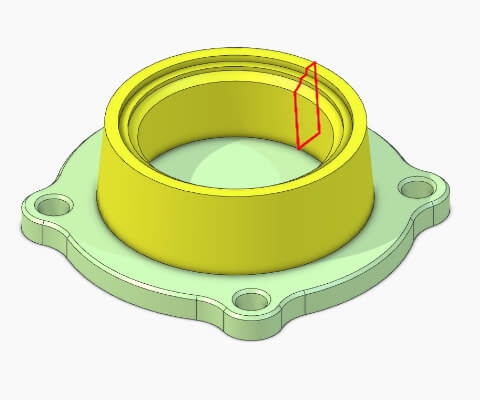

Rotationskörper
Dreht eine 2D-Skizze um eine Achse und fügt währenddessen Material hinzu.

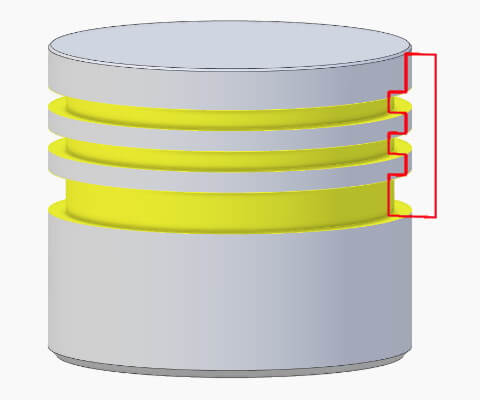

Rotationsschnitt
Dreht eine 2D-Skizze um eine Achse und entfernt dabei Material.
Sweepkörper
Zieht eine 2D-Skizze entlang eines Drahtes und fügt währenddessen Material hinzu.

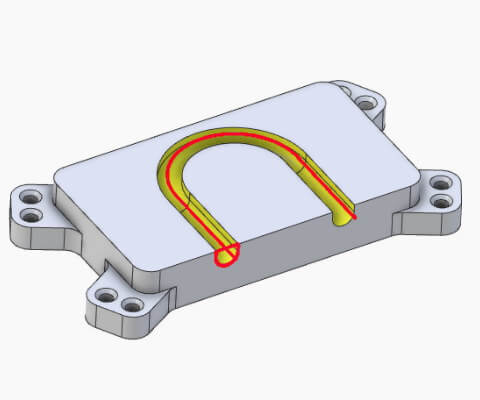

Sweepschnitt
Zieht eine 2D-Skizze entlang eines Drahtes und entfernt dabei Material auf dem Weg.
Loftkörper
Fügt Material mit weichen Übergängen zwischen verschiedenen Skizzen oder Flächen hinzu.

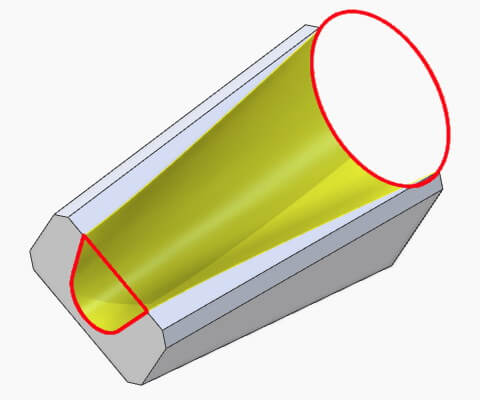

Loftschnitt
Entfernt Material mit weichen Übergängen zwischen verschiedenen Skizzen.

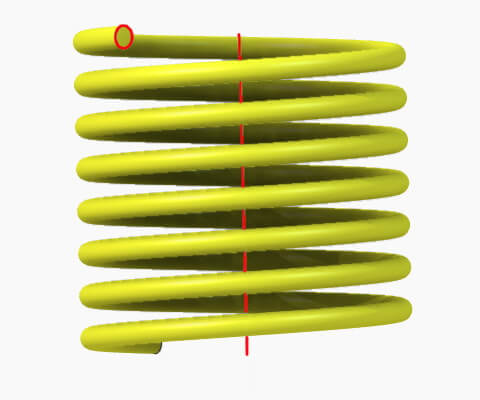

Helixkörper
Fügt Material entlang einer Helix mit dem Querschnitt einer Skizze hinzu.

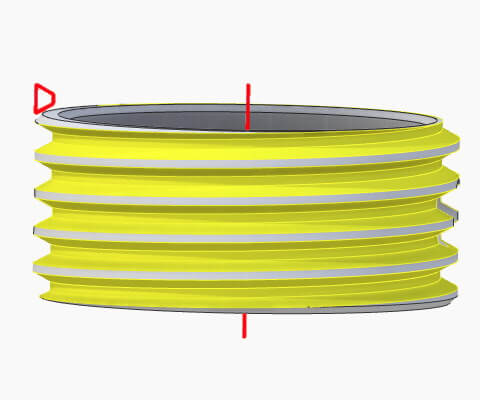

Helixschnitt
Entfernt Material entlang einer Helix mit dem Querschnitt einer Skizze.

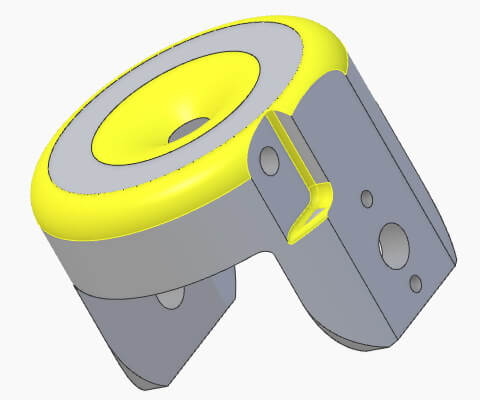

Verrundung
Rundet scharfe Ecken von Kanten oder Flächen mit einem konstanten oder variablen Radius ab.
Fase
Ersetzt scharfe Ecken durch eine Neigung in einem symmetrischen oder asymmetrischen Winkel.

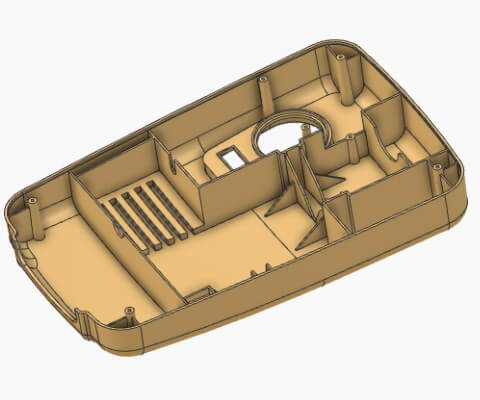

Formschräge
Wendet Entformungsschrägen auf Oberflächen an und ist besonders nützlich für die Herstellung von Formteilen.

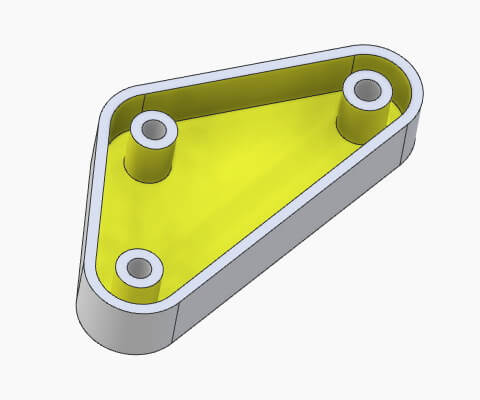

Shell
Höhlt ein Teil aus, indem es die ausgewählten Flächen entfernt und dünne Wände entlang des restlichen Teils erzeugt.

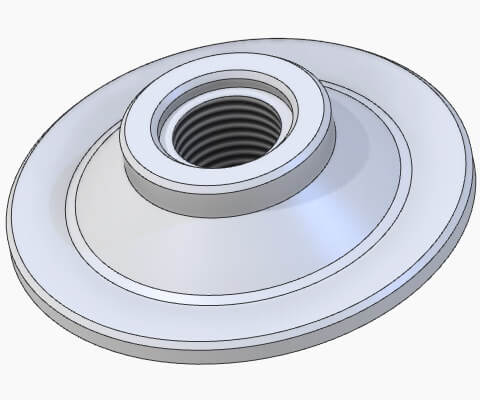

Bohrungsmanager
Erzeugt eine Bohrung für Zeichnungen und texturiert das Gewinde auf dem 3D-Modell. Enthält viele Normen.
Aussengewinde
Erzeugt eine kosmetische Gewindedefinition für Zeichnungen und texturiert das Gewinde auf dem 3D-Modell.

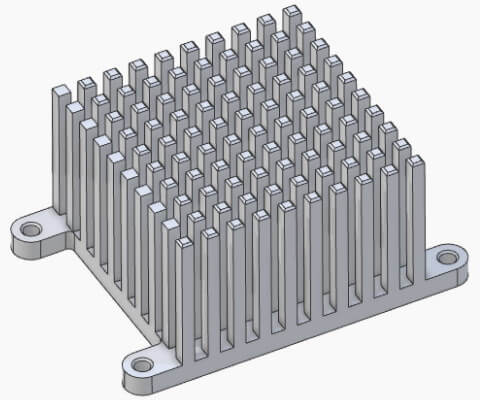

Lineare Musterung
Mustern Sie mehrere Features oder Geometrien in eine oder zwei Richtungen, um eine Reihe von Kopien zu erstellen.

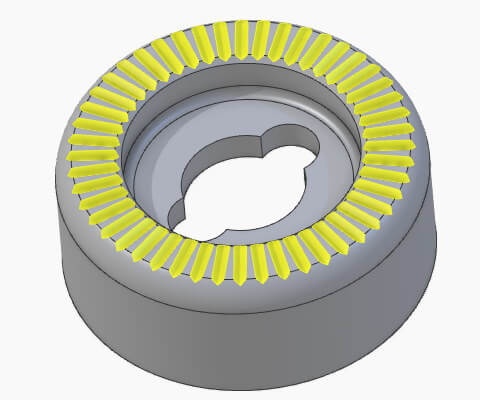

Zirkulare Musterung
Rasterung mehrerer Features oder Geometrien um eine Achse, um eine Reihe von Kopien zu erstellen.
Boolesche Funktionen
Boolesche Vereinigungs-, Überschneidungs- und Subtraktionsfunktionen führen verschiedene boolesche Operationen zwischen mehreren Teilen durch.
Ideal für den Formenbau.
Ideal für den Formenbau.

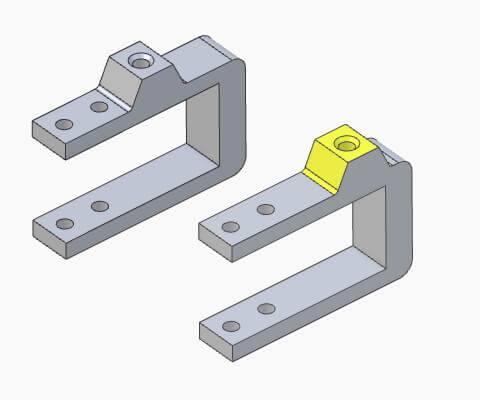

Direct Editing
Eine Reihe von Features, die eine direkte Manipulation von Modellflächen ermöglichen.
Ideal zum Ändern importierter Teile.
Ideal zum Ändern importierter Teile.

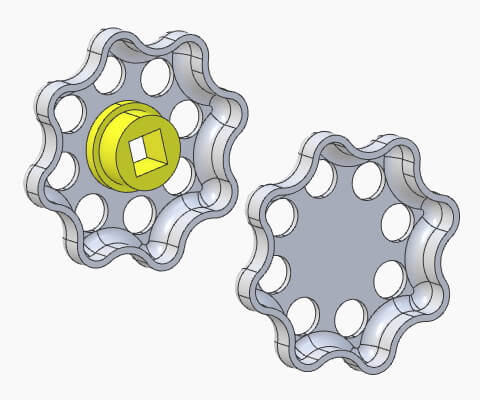

Partielles Entfernen
Entfernen Sie eine Gruppe von Flächen aus dem Modell. Automatische Auswahl von Gruppen von Flächen. Ideal zum Entfernen von Verrundungen in importierten Dateien für FEA.
Flächenfärbung
Legen Sie die Farbe von Flächen fest, um Informationen zu vermitteln. Überträgt sich auf Zeichnungen und STEP-Dateien. Ermöglicht Multimaterial
Rendering in Keyshot
Rendering in Keyshot

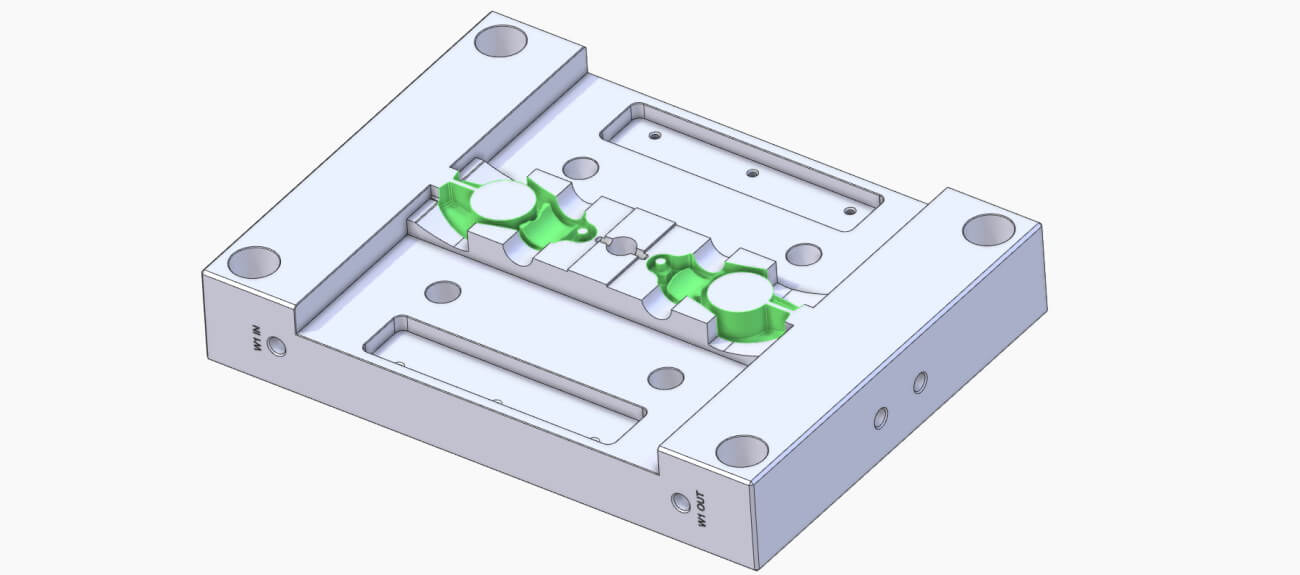

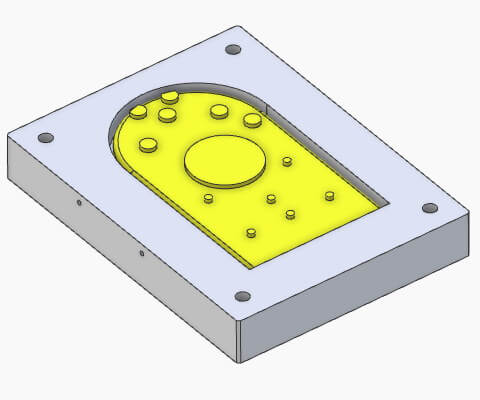

Eine Formbasis, die eine boolesche Subtraktion verwendet, um den Hohlraum zu erstellen.
Voransicht in Echtzeit
Visualisieren Sie die Ergebnisse jeder Option während der Feature-Erstellung, bevor Sie das Feature erstellen. Reduzieren Sie den Bearbeitungszyklus, indem Sie sicherstellen, dass es beim ersten Mal alles richtig ist. Produktweit implementiert.
Arbeiten mit Flächen
Importieren Sie Flächenmodelle aus anderen Anwendungen wie Rhino und verwenden Sie sie als Referenzen oder als Teil von Modelliervorgängen wie dem Trimmen eines Solids.
Analyse und Messung
Mit verschiedenen Analysewerkzeugen können Sie ein 3D-Modell auf seine physikalischen Eigenschaften wie Massenschwerpunkt oder Volumen abfragen. Verschaffen Sie sich einen besseren Überblick über schwer einsehbare Bereiche der Geometrie oder erstellen Sie Skizzen von Querschnitten mit den verschiedenen Schnittdarstellungswerkzeugen.

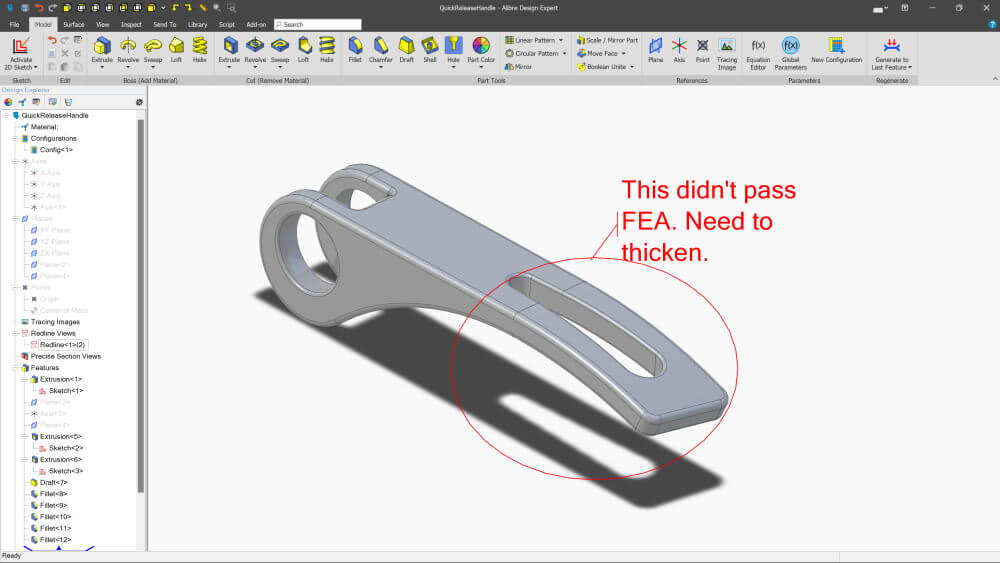

Überprüfung & Redlines
Erleichtern Sie Überprüfungszyklen durch Hinzufügen von Signierstiftansichten mit roten Linien und Text zu Modellen. Wenn Sie eine Signierstiftansicht aktivieren, wird das Modell korrekt ausgerichtet und die roten Beschriftungen werden sichtbar.
